Wenzhou Shangming Electric Co., Ltd. on johtava korkealaatuisten sähkölaitteiden valmistaja ja toimittaja.

Shangmingon luotettava jakelurasiakoteloiden valmistaja ja toimittaja. Laajan kokemuksemme ansiosta tarjoamme tuotteita eri materiaaleista ja eri ominaisuuksista, ja voimme myös tarjota räätälöityjä ratkaisuja sinun tarpeisiisi.

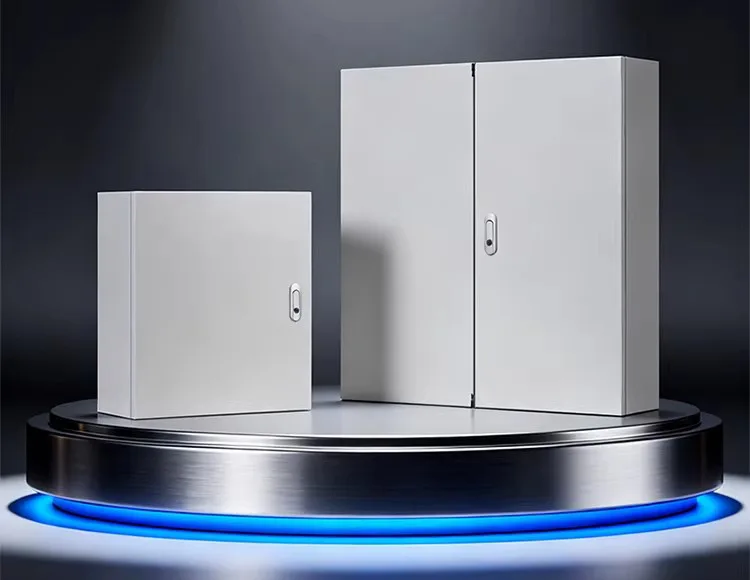

Tärkeimmät ominaisuudet

1. Fyysinen suojaus: Suojaa pölyltä, vedeltä ja vieraiden esineiden sisäänpääsyltä samalla, kun se estää vahingossa tapahtuvan kosketuksen henkilökunnan ja jännitteisten osien välillä.

2. Turvaeristys: Eristää korkeajännitteiset ja suurvirtalaitteet käyttöympäristöstä, mikä vähentää sähköiskun ja tulipalon vaaraa.

3. Komponenttien asennusalusta: Jakokotelon kotelossa on DIN-kiskot, asennuskannattimet ja valmiiksi poratut reiät, jotka helpottavat komponenttien, kuten katkaisijoiden ja sähkömittareiden, standardoitua asennusta.

4. Sähkömagneettinen suojaus: Minimoi ulkoisten sähkömagneettisten häiriöiden vaikutuksen sisäiseen ohjauspiiriin.

5. Ympäristöön sopeutumiskyky: Erilaisten materiaalien ja suojausluokituksen ansiosta kotelo sopii monenlaisiin ympäristöihin, mukaan lukien sisä-, ulko- ja teollisuusympäristöt.

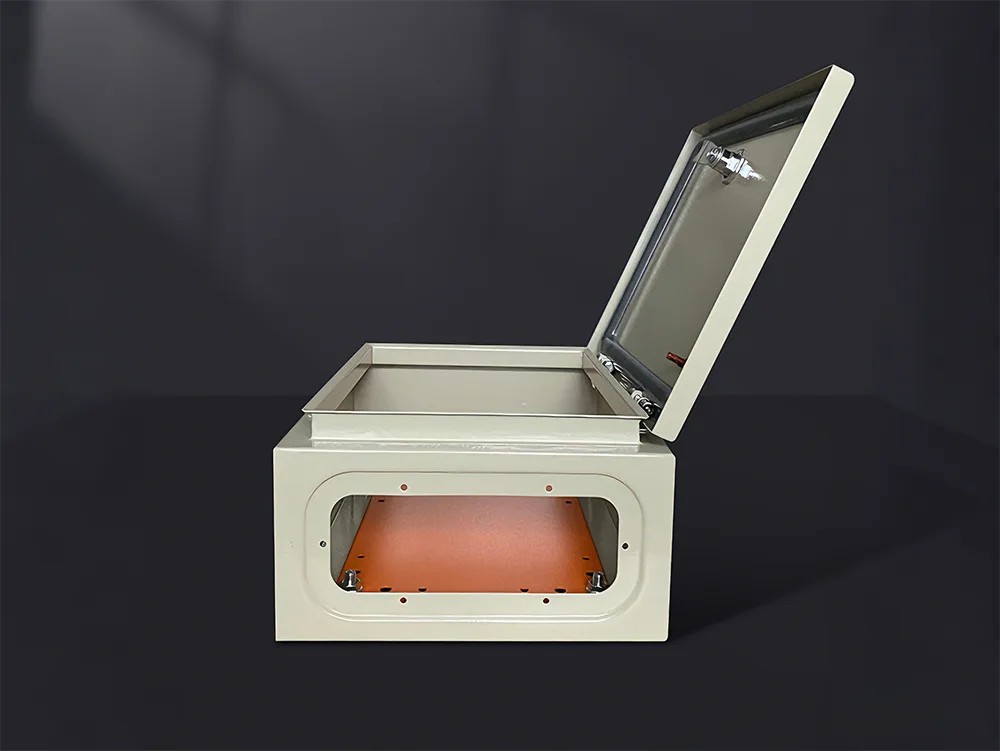

Rakenteelliset komponentit

Kaapin ovi: Saatavana läpinäkyvänä ja kiinteänä ovivaihtoehtona; mukautettuja kokoonpanoja on saatavana Shangmingilta.

Asennuslevy: Metallilevy, jota käytetään osien sisäiseen kiinnittämiseen; se on irrotettava helpottaakseen kokoamista kaapin ulkopuolelle.

Pudotukset: Valmiiksi rei'itetyt kaapelin läpivientiportit, jotka on suunniteltu erikokoisille kaapeleille.

Tiivistetiiviste: Erittäin elastinen tiiviste, joka vuoraa ovipaneelin kehää ja toimii kriittisenä elementtinä määritellyn IP-suojausluokituksen varmistamisessa.

Maadoituspultti: Tärkeää sen varmistamiseksi, että metallikotelo on luotettavasti maadoitettu, mikä estää koteloa saamasta sähköjännitettä.

Sovellusskenaariot

I. Pienjännitteisten tehonjakelujärjestelmien rakentaminen

Jakelurasiakotelomme toimivat jakelulaatikoina liikerakennuksiin, asuinkerroksiin ja sähkönjakeluun julkisilla alueilla.

Ne toimivat asennusalustoina komponenteille, kuten katkaisijat ja vikavirtalaitteet, mikä helpottaa standardoitua johdotusta ja turvasuojaa samalla kun tehostaa sähkönjakelujärjestelmän yleistä siisteyttä ja turvallisuutta.

II. Teollisuuden laitteiden ja automaation ohjaus

Ne toimivat koneiden ohjauslaatikoina, automaattisten tuotantolinjojen ohjauskaapeina ja PLC-ohjausjärjestelmien koteloina.

Sisäisesti ne sisältävät komponentteja, kuten kontaktoreita, releitä ja ohjausmoduuleja, jotka suojaavat tätä sähkölaitetta pölyltä ja öljyltä ja helpottavat laitteiden integrointia ja huoltoa.

III. Ulkokäyttöön liittyvät sähkönjakelu- ja suunnitteluprojektit

Ne toimivat tilapäisinä ulkona sähkörasiana, sähkönjakeluyksiköinä rakennustyömaille ja ohjauskoteloina tievalaistukseen.

Jos tarvitset räätälöidyn tuotteen näihin sovelluksiin, suosittelemme korkean suojausluokan (esim. IP54 / IP65) valitsemista veden, pölyn ja sateen kestävyyden varmistamiseksi.

IV. Aurinkosähkö ja uudet energiajärjestelmät

Shangming tarjoaa koteloitaPV-yhdistelmälaatikot, verkkoon kytketyt aurinkosähkökaapit ja ohjauslaatikot energian varastointijärjestelmiin.

Uusien energialaitteiden peruskoteloina nämä kotelot tarjoavat suojaa, eristystä ja asennustilaa, mikä tukee pitkäaikaisen ulkokäytön vaatimuksia.

V. Viestintä ja infrastruktuuri

Voit ottaa meihin yhteyttä räätälöidäksesi ohjauslaatikoita viestintälaitteille, jakelulaatikoita pienjännitejärjestelmille, teholähdekoteloita valvontajärjestelmille ja paljon muuta.

Tämä varmistaa tietoliikenteen teholaitteiden suojauksen, estää ulkoiset häiriöt ja ympäristövaikutukset sekä parantaa järjestelmän yleistä vakautta.

Mitä tekijöitä tulisi ottaa huomioon jakokotelon valinnassa?

1. Mitat ja tekniset tiedot

Emme suosittele valintaa tehdessämme sellaisen kotelon valitsemista, joka vain sopii komponentteihin tarkasti. Sisäosien käyttämä pinta-ala ei saa ylittää 80 % pohjalevyn pinta-alasta. Loput 20 % tilasta on varattu johdotusta, lämmönpoistoa ja mahdollista tulevaa laajennusta varten; siksi sinun tulee aina jättää jonkin verran tilaa valinnassasi.

Syvyyden osalta sinun on otettava huomioon katkaisijoiden (mukaan lukien niiden käyttökahvat), johtokanavien ja itse kotelon oven yhdistetty syvyys. Tämä on erityisen kriittistä suurvirtavaletuille katkaisimille, joilla on merkittävät syvyysvaatimukset; tämän huomioimatta jättäminen voi estää oven sulkeutumisen kunnolla.

2. Suojausluokitus (IP-koodi)

Valitse sopiva suojausluokitus asennusympäristön vakavuuden perusteella:

Sisätoimistot/käytävät: IP30 – IP40 riittää.

Teolliset työpajat: IP54:ää suositellaan suojaamaan pölyltä ja roiskevedeltä.

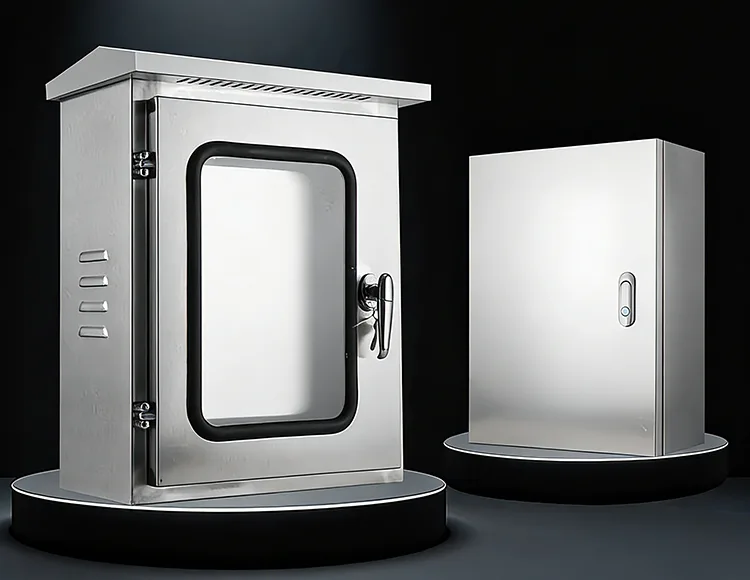

Ulkokäyttöön / aurinkosähköjärjestelmät: IP65 tai korkeampi on pakollinen, ja oven saumoissa on oltava jatkuva integroitu tiiviste.

3. Materiaali ja korroosionkestävyys

Kylmävalssattu teräs: Monipuolisin vaihtoehto, joka sopii useimpiin kuiviin sisäympäristöihin.

Ruostumaton teräs (304/316): Soveltuu farmaseuttisiin, elintarvikejalostus- ja rannikkoympäristöihin, joissa on suuri suolasumualtistus. Ruostumaton teräs 316 tarjoaa erinomaisen korroosionkestävyyden verrattuna 304:ään.

4. Lämmönhallinta

Lämmönhallinta jää usein huomiotta suuritehoisissa jakelulaatikoissa. Suosittelemme, että teet valintasi seuraavien skenaarioiden perusteella:

Passiivinen jäähdytys: Jos kotelon sisällä syntyvä lämpö on minimaalista, täysin suljettu kotelo on sopiva.

Aktiivinen jäähdytys: Jos kotelossa on komponentteja, kuten taajuusmuuttajat (VFD), pehmokäynnistimet tai suurvirtakontaktorit, sinun on valittava kotelo, jossa on tuuletussäleiköt. Joissakin tapauksissa saatat joutua jopa valitsemaan mallin, jossa on valmiiksi poratut kiinnitysreiät aksiaalituulettimelle.

Suojaus auringonvalolta: Ulkotiloissa suosittelemme kaksinkertaista kattorakennetta, jotta suora auringonvalo ei nosta sisälämpötilaa pilviin.

5. Asennuksen ja käytön helppous

Oven avautumissuunta: Selvitä, onko vasemmalle tai oikealle avautuva ovi kätevämpi asennuspaikalla käytettävissä olevan tilan vuoksi. Joissakin Shangmingin huippuluokan koteloissa on käännettävät ovet (voidaan määrittää avautumaan joko vasemmalta tai oikealta).

Kaapelin sisääntulo/poistuminen: Varmista, tulevatko kaapelit sisään ja poistuvatko kotelon ylä- tai alaosasta. Suosittelemme valitsemaan kotelon, jossa on irrotettava laippalevy; kaapelin läpivientien reikien poraus laippalevyyn tarjoaa enemmän joustavuutta ja varmistaa erinomaisen tiivistyksen verrattuna poraamiseen suoraan kotelon runkoon.

Lukon tyyppi: Vakio kolmion muotoinen teollisuuslukko, avaimella varustettu uppolukko tai paloturvallinen nokkalukko.

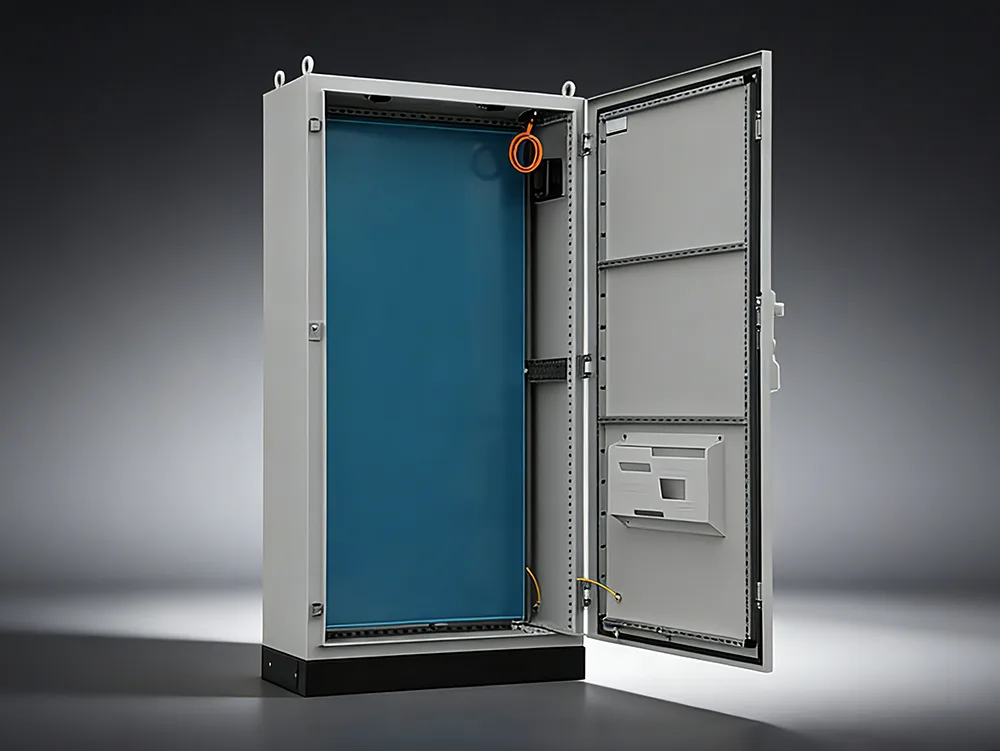

Erilaisten lisäksijakelulaatikoiden kotelot, Shangming tarjoaa myös lattialla seisovia sähkönjakelukaappikoteloita, jotka ovat keskeinen osa korkealaatuista tuotevalikoimaamme. Valitse meidät pitkäaikaiseksi toimittajaksesi hyötyäksesi räätälöityistä kokonaisratkaisuista ja suoraan tehtaalta -hinnoittelusta.

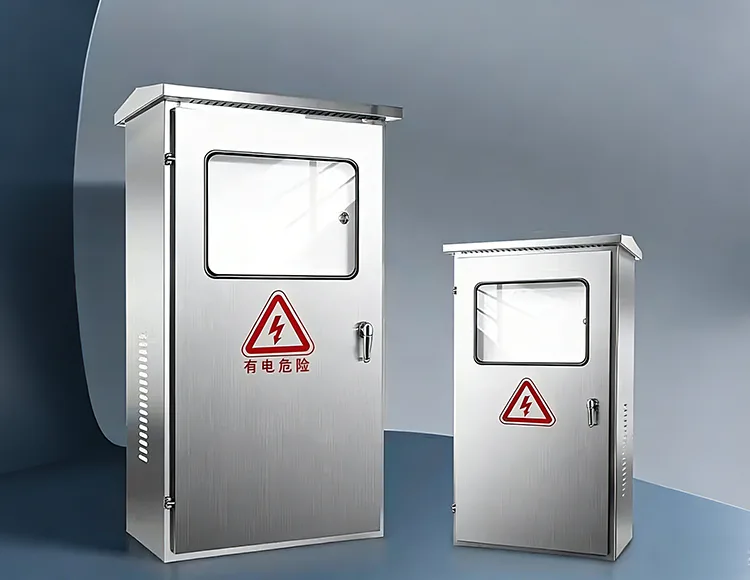

Tärkeimmät ominaisuudet

Suuri kantavuus: Käytämme lattialla seisovissa sähkönjakokaappikoteloissamme tyypillisesti kylmävalssattuja teräslevyjä, joiden paksuus on vähintään 2,0 mm ja jotka joko hitsataan tai kootaan rakenteen muodostamiseksi. Tämän vankan rakenteen ansiosta kaappi tukee tukevasti raskaita runkotyyppisiä katkaisijoita, suuripoikkipintaisia ​​kuparikiskoja ja muuntajakaapeleita.

Modulaarinen suunnittelu: Sisätiloissa on modulaarinen reikäkuviojärjestelmä, joka mahdollistaa poikkipalkkien ja asennuslevyjen joustavan säädön erityisvaatimusten mukaan. Tämä muotoilu helpottaa kätevät päivitykset ja laajennukset aina tarvittaessa.

Ilmanvaihto ja lämmönpoisto: Koska kaapissa on tyypillisesti suuria virtatasoja, kotelo on varustettu poistoilma-aukoilla ylhäällä ja ilmanottoaukoilla alaosassa tehokkaan ilmavirran varmistamiseksi. Lisäksi asiakkaat voivat pyytää mukautettua konfiguraatiota pakokaasujäähdytysjärjestelmän integroimiseksi tuotteeseen.

Yleiset kaappiluokitukset

Rakenteellisen muotonsa perusteella lattiakaapit jaetaan ensisijaisesti kahteen pääluokkaan:

1. Kiinteä tyyppi

Ominaisuudet: Sisäosat on asennettu jäykästi tukikiinnikkeiden kautta; kerran kytkettynä niitä ei voi siirtää.

Sovellukset: Yksinkertainen rakenne ja alhaiset kustannukset; käytetään tyypillisesti asetuksissa, joissa jatkuvan virransyötön vaatimukset eivät ole kovin tiukat.

Edustava malli: GGD-tyyppinen AC-pienjännitteinen virranjakokaappi.

2. Ulosvedettävä tyyppi / Irrotettava tyyppi

Ominaisuudet: Jokainen yksittäinen piiri on sijoitettu erilliseen, itsenäiseen laatikkoyksikköön.

Käyttökohteet: Erittäin kätevä huoltoon. Jos tietty piiri epäonnistuu, vastaava vetolaatikko voidaan yksinkertaisesti vetää ulos ja vaihtaa uuteen ilman, että päävirtalähdettä tarvitsee katkaista.

Edustavat mallit: GCK-, GCS- ja MNS-tyyppiset Advanced Power Distribution -kaapit.

Lattialla seisovat vs. seinälle asennettavat jakelurasiat: mikä on ero?

Tuotevalinta- ja konfigurointisuositukset

Projektikohtaisten vaatimusten perusteella myyntiä edeltävän vaiheen aikanaShangmingsuosittelee sinulle sopivinta kokoonpanoa. Yleisesti ottaen yleisimmin tukemamme sovellusskenaariot on lueteltu alla ja niihin on liitetty vastaavat kokoonpanosuositukset.

1. Teollisuuden päävirranjakelu

Suositeltu kokoonpano:

Kaapin mitat: 1800-2200mm (K) × 600-1000mm (L) × 600-1000mm (S)

Materiaali: Kylmävalssattu teräslevy (≥1,5 mm)

Suojausluokitus: IP30 / IP40

Rakenne: Yksi kaappi tai kytketyt kaapit (modulaarinen/jaettava)

Sisäpuoli: Suunniteltu ACB / MCCB + virtakiskojärjestelmän asennukseen

2. Suurvirta- / päätulolinjajärjestelmät

Suositeltu kokoonpano:

Leveys: ≥800mm

Syvyys: ≥800mm

Rakenne: Kaksi- tai moniovinen malli

Sisätila: Tukee suurivirtaisia ​​kuparikiskoja; sisältää varatun tilan ylä- tai alakaapelin sisäänviennille.

3. Automaatioohjaus / PLC-ohjauskaapit

Suositeltu kokoonpano:

Mitat: 1600-2000mm (K)

Materiaali: jauhemaalattu teräslevy / ruostumaton teräs

Suojausluokitus: IP40 / IP54

Sisäpuoli: Asennuslevy + DIN-kiskot

4. Ulkosovellukset

Suositeltu kokoonpano:

Suojausluokitus: IP54 / IP65

Materiaali: ruostumaton teräs (304/316) tai ulkokäyttöön jauhemaalattu teräs

Ominaisuudet: Sateenkestävä katos + Tiivistysnauhat + Antikondensaatiorakenne

5. Erittäin syövyttävät ympäristöt

Suositeltu kokoonpano:

Materiaali: 304 / 316 ruostumaton teräs

Suojausluokitus: IP55+

Pintakäsittely: Korroosionestopinnoite

Kuinka tehdä rutiinihuolto lattialle seisovassa sähkönjakokaapin kotelossa?

1. Puhdistus ja pölynpoisto

Käytä kuivaa kuitukangasliinaa ja pölynimuria poistaaksesi kertyneen pölyn kaapin sisältä. kosteiden liinavaatteiden tai suoran paineilman käyttö on ehdottomasti kielletty.

Kiinnitä erityistä huomiota virtakiskojen, eristeiden, katkaisijakaarikourujen ja tuuletuskanavien puhdistamiseen.

2. Sähköliitäntöjen kiristäminen

Tarkasta kaikki pultit liitoskohdat löystymisen varalta; kiristä ne uudelleen määritettyihin vääntömomenttiarvoihin momenttiavaimella.

Jos havaitaan merkkejä hapettumisesta tai kipinöistä, liittimet on kiillotettava tai vaihdettava.

3. Komponenttien toiminnallinen testaus

Katkaisijat: Varmista, että manuaalinen avaaminen ja sulkeminen toimivat sujuvasti ja että laukaisumekanismi reagoi.

Kontaktorit/releet: Tarkista koskettimien kunto kulumisen varalta ja varmista, että kelan vastus on normaalialueella.

Kondensaattorit: Tarkista, onko merkkejä kapasitanssin heikkenemisestä, pullistumisesta tai elektrolyyttivuodosta.

SPD:t (Surge Protection Devices): Varmista, että tilan ilmaisinikkuna on vihreä ja ettei huononemisen ilmaisin ole lauennut.

4. Eristyksen suorituskyvyn testaus

Käytä 500 V tai 1 000 V megaohmimittaria seuraavien mittaamiseen ja vahvistamiseen:

Vaiheiden välinen eristysvastus: ≥ 1 MΩ;

Vaihe-maa-eristysvastus: ≥ 1 MΩ;

Jos mitatut arvot jäävät näiden standardien alapuolelle, tutki mahdolliset syyt, kuten kosteuden sisäänpääsy tai kontaminaatio.

5. Mekaanisen rakenteen huolto

Tarkasta laatikkotyyppisten yksiköiden ohjauskiskot ja lukitusmekanismit varmistaaksesi, että ne eivät tartu tai jumiudu. Voitele liikkuvat osat erityisesti sähkölaitteille tarkoitetulla rasvalla.

Tarkista ajoittain "Five-Prevention" (lukitus) turvamekanismien toimivuus.

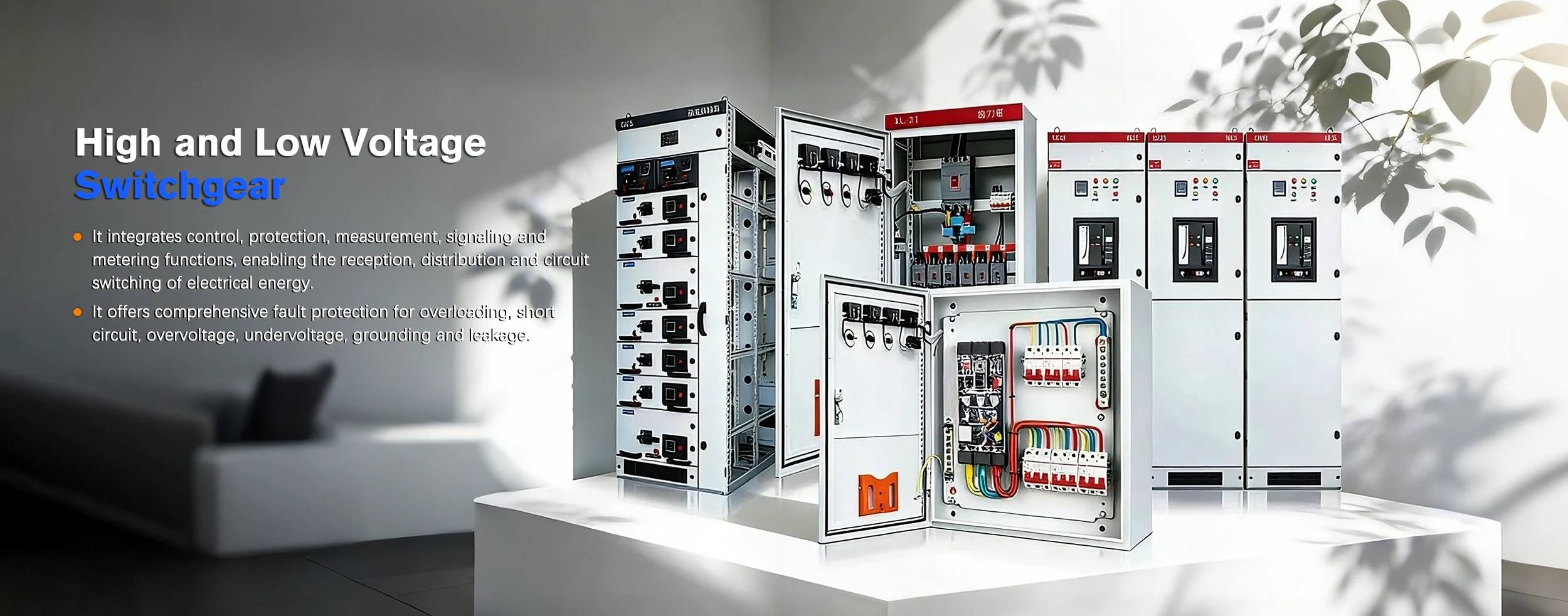

Etsitkö edelleen luotettavaa suur- ja pienjännitekytkinlaitteiden valmistajaa ja toimittajaa? ValitaShangming ElectricKiinasta. Tarjoamme ammattimaisia ​​tuotteita ja palveluita, tuemme erilaisia ​​epätyypillisiä räätälöintipyyntöjä ja tarjoamme räätälöityjä ratkaisuja projektisi tarpeisiin.

Tuoteluokat

1. Korkeajännitekytkinlaitteet

Tähän luokkaan kuuluvat laitteet, joiden nimellisjännite on 3 kV - 35 kV ja enemmän. Sen ensisijainen tehtävä on vastaanottaa ja jakaa sähköenergiaa; Lisäksi sähkölinjan vian sattuessa se toimii yhdessä releen suojalaitteiden kanssa katkaisemaan nopeasti tuhansien ampeerien oikosulkuvirrat.

Pääkomponentit:

Suurjännitekatkaisijat (tyhjiö- tai SF6-tyyppiset): Toimivat valokaaren ytimen sammutuselementteinä.

Erottimet (eristyskytkimet): Tarjoavat näkyvän fyysisen ilmaraon turvallisuuden varmistamiseksi huollon aikana.

Virta-/jännitemuuntajat: Suurjännitesignaalien alentaminen matalajännitteisiksi signaaleiksi instrumentointi- ja mittaustarkoituksiin.

Tyypilliset mallit: KYN28 (metallipäällysteinen ulosvedettävä tyyppi), XGN (kiinteätyyppinen rengaspääyksikkö).

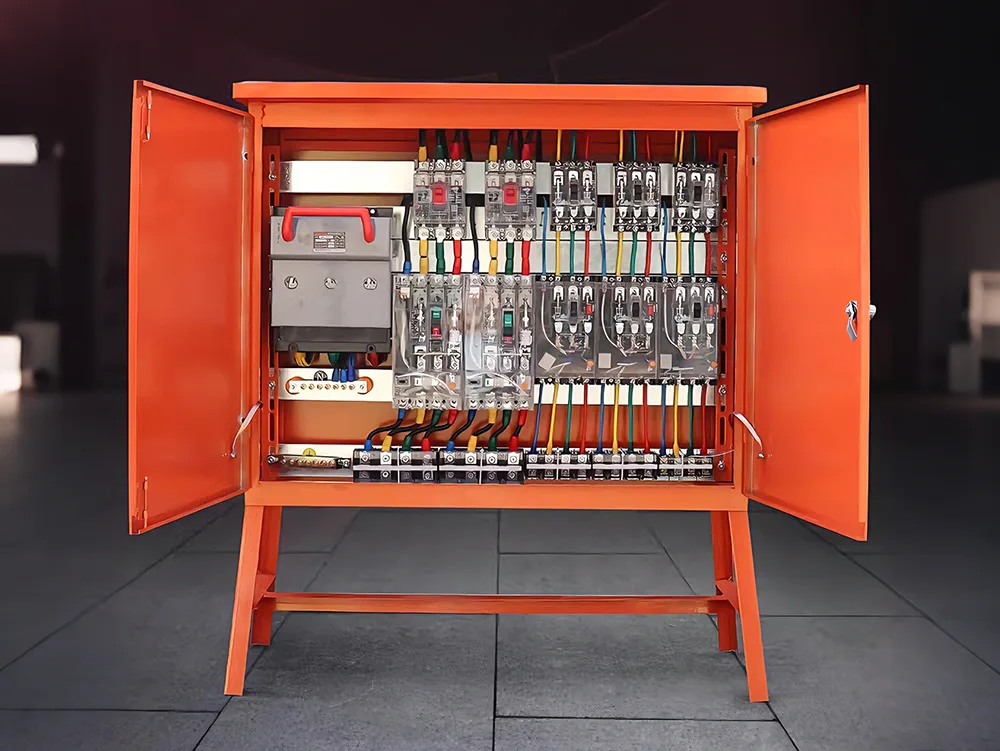

2. Pienjännitekytkinlaitteet

Tähän luokkaan kuuluvat laitteet, joiden nimellisjännite on 1000 V tai vähemmän. Sen ensisijainen tehtävä on hallita viimeisen vaiheen jakelua sähköjärjestelmässä. Se jakaa sähköenergiaa muuntajien avulla eri kerroksiin, tuotantolinjoihin tai sähkökäyttöisiin laitteisiin.

Pääkomponentit:

Ilmakatkaisimet (ACB): Käytetään päätulolinjoille tai suurikapasiteettisille lähteville linjoille.

Molded Case Circuit Breakers (MCCB:t): Käytetään haaroituspiirien suojaamiseen.

Kondensaattorin kompensointikaapit: Käytetään parantamaan järjestelmän tehokerrointa ja alentamaan sähkökustannuksia.

Tyypilliset mallit:GGD (kiinteä tyyppi), GCK/GCS/MNS (ulosvedettävä/laatikkotyyppi).

Korkea- ja pienjännitesarjat: vertailu

Sovellusskenaariot

Korkea- ja matalajännitekojeistomme on laajalti sovellettavissa, ja niitä voidaan usein ottaa käyttöön samanaikaisesti yhdessä asetuksessa erilaisten toimintojen täyttämiseksi. Voit räätälöidä täydellisen ratkaisun tarpeidesi mukaan.

Yleisiä vikoja ja vianmääritysratkaisuja

Shangming on ammattimainen valmistaja, joka tarjoaa kattavat myynnin jälkeiset tekniset tukipalvelut. Lisäksi tarjoamme tuotteidemme toimituksen mukana täydelliset tarkastusasiakirjat sekä käyttö- ja huolto-ohjeet. Olemme koonneet alla luettelon yleisistä ongelmista viitteellesi.

1. Yleisiä korkeajännitekytkinlaitteita koskevia ongelmia

Oire 1: Osittainen purkaus ja sihisevät äänet

Syyt: Kosteuden tunkeutuminen eristyskomponentteihin; pintapölyn kerääntyminen, mikä johtaa ryömintäpurkaukseen; tai virtakiskoliitäntäpisteissä olevien purseiden aiheuttama koronapurkaus.

Ratkaisut:

1. Ympäristönvalvonta: Varmista, että kaapin sisällä olevat lämmitys- ja kosteudenpoistoyksiköt toimivat oikein.

2. Puhdistus ilman virtaa: Pyyhi eristeet ja holkit vedettömällä alkoholilla.

3. Ultraäänitunnistus: Käytä osittaisen purkauksen ilmaisinta käytön aikana purkauslähteen tarkan sijainnin paikantamiseksi.

Oire 2: Korkeajännitekatkaisija ei sulkeudu tai avaudu

Syyt: Vaurioitunut energianvarausmoottori; palanut ohjauspiiri (sulkemis-/avauskelat); tai mekaanisen vivuston jumiutuminen kuivuneen voiteluaineen vuoksi.

Ratkaisut:

Toisiopiirin tarkastus: Mittaa sulkemis- ja avauskäämien resistanssi ja varmista, että apuvirtalähteen jännite on normaalialueella.

Mekaaninen voitelu: Levitä erikoisvoiteluainetta matalan lämpötilan mekaanisiin vaihteistokomponentteihin.

2. Pienjännitekytkinlaitteiden yleisiä ongelmia

Oire 1: Epänormaali lämpötilan nousu ilmankatkaisimissa (ACB)

Syyt: Riittämätön kosketuspaine tai hapettuminen ensisijaisissa pistokeliittimissä; löysällä kiskopultit.

Ratkaisut:

Lämpötilan valvonta: Käytä infrapunalämpökameraa kosketusten ja liitäntäpisteiden skannaamiseen.

Koskettimien huolto: Katkaise järjestelmästä virta, vedä ACB pois, puhdista koskettimien hapetuskerrokset ja levitä sähkökontaktirasvaa.

Oire 2: pullistuneet tai repeytyneet kondensaattorit loistehon kompensointikaapeissa

Syyt: Liiallinen harmoninen sisältö järjestelmässä; tai kondensaattorien toistuvista kytkentätoiminnoista johtuva ylikuumeneminen.

Ratkaisut:

Kondensaattorin vaihto: Vaihda välittömästi pullistuneet kondensaattorit estääksesi elektrolyyttivuodon, joka voi johtaa oikosulkuun.

Sarjareaktorien asennus: Asenna sarjareaktorit kompensointipiiriin yliaaltojen vaimentamiseksi.

3. Yleiset viat

Oire: Kondensaatiota – ominaista vesipisaroiden muodostuminen kaapin sisäseinille ja ylivuotojäljet, jotka näkyvät eristekomponenttien pinnoilla.

Ratkaisu:

Tiivistys: Kaapelin pohjassa olevat kaapelin läpivientiaukot on tiivistettävä kokonaan palosuojakittillä kosteuden pääsyn estämiseksi kaapelikaivosta.

Älykäs päivitys: Asenna automaattinen lämpötilan ja kosteuden valvontajärjestelmä, joka on yhdistetty kondensaatioilmankuivaajaan korvaamaan perinteiset lämmityspaneelit.
