Aurinkosähköinen yhdistelmälaatikko

Etsitkö aurinkosähköyhdistimen laatikkoa tehtaan suorilla hinnoilla? Harkitse Shangmingia Kiinasta, luotettavaa valmistajaa. Tämän tuotteen käyttö vähentää kaapeleiden määrää, alentaa kaapelointikustannuksia ja asennuksen monimutkaisuutta sekä tarjoaa piirien suojaus- ja valvontatoimintoja.

Shangming on korkealaatuinen aurinkosähköyhdistimen valmistaja Kiinasta. Meillä on oma tehdas, jossa on yli 5 tuotantolinjaa, ja vakiovarusteiset tuotteet ovat helposti ostettavissa nopealla toimituksella. Räätälöinti on myös vahvuutemme; ota yhteyttä keskustellaksemme ratkaisuista ja saadaksesi ilmaisen tarjouksen.


Miksi aurinkosähköyhdyslaatikoita tarvitaan?

Keskikokoisessa tai suuressa aurinkosähkövoimalaitoksessa on tyypillisesti satoja tai jopa tuhansia aurinkopaneeleja. Jos jokainen paneeli olisi kytketty suoraan invertteriin, se aiheuttaisi monia ongelmia. Ensinnäkin johdotus olisi sotkuinen, mikä lisäisi huomattavasti rakentamisen vaikeutta, ja suuren tasavirtakaapelin kulutus lisäisi kustannuksia merkittävästi.


Samanaikaisesti häviöt lisääntyisivät ja pienten virtojen siirtäminen pitkiä matkoja johtaisi merkittäviin jännitehäviöihin. Myöhemmin myös ylläpidosta tulee haastava ongelma, koska viallisten merkkijonojen nopea paikantaminen olisi vaikeaa.

Tässä ovat yhdistelmälaatikot, jotka ratkaisevat nämä ongelmat. Ne toimivat kuin kuljetuskeskittymä, joka yhdistää pienet virrat yhtenäiseksi tuotokseksi.

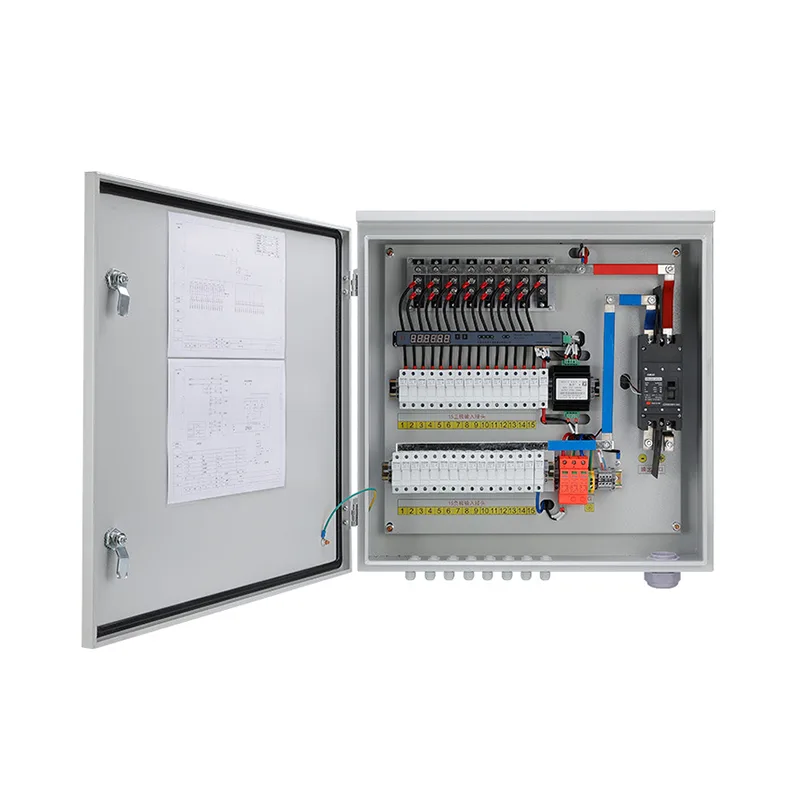

Moduulin kokoonpano

Moduuli

Toiminnon kuvaus

DC-tuloliittimet

Yhdistää 4-24 aurinkosähköä (yleensä 8/12/16 kieleä), jokainen merkkijono on itsenäinen.

DC sulake

Jokainen kanava on konfiguroitu estämään käänteisvirta, oikosulku tai maasulku merkkijonossa.

Käänteinen suojadiodi (valinnainen)

Estä varjostettujen tai viallisten merkkijonojen käänteislatautuminen ja muiden merkkijonojen polttaminen.

DC-virtakatkaisija (pääkytkin)

Käytetään täydelliseen piirikytkentään, mikä helpottaa käyttöä ja huoltoa.

Ylijännitesuoja (SPD)

Suojaus salamaniskuilta ja kytkentäylijännitteiltä (tyyppi II tai tyyppi I+II)

Valvontayksikkö (älykäs)

Kerää kunkin kanavan virta, kokonaisjännite, lämpötila ja avoimen/oikosulkutilan tila.

Viestintäliittymä

Modbus RTU, TCP/IP, 4G/WiFi/LoRa, tiedon lataaminen valvontaalustaan

Suojakotelo

IP65-suojausluokka, sopii ulkona auringonvalolle, sateelle ja pölylle.


Ydintoiminnot

Virtakokoelma: Aurinkosähköyhdistinrasia tuottaa keskitetysti tasavirtaa useista aurinkosähkömoduuleista, mikä vähentää tasavirtakaapeleiden määrää ja alentaa järjestelmän monimutkaisuutta ja kustannuksia.

Järjestelmän suojaus: Yhdistelmälaatikko tarjoaa ylivirta-, oikosulku-, käänteisen yhteyden ja ylijännitesuojan jokaiselle merkkijonolle ja kokonaislähdölle, mikä estää vian eskaloitumisen.

Turvaeristys: DC-erokytkin mahdollistaa nopean katkaisun huollon tai vikojen aikana, mikä parantaa käyttöturvallisuutta.

Toiminnan valvonta: Jos valitaan älykäs malli, merkkijonovirran, jännitteen, lämpötilan ja salamansuojauksen tilan reaaliaikainen seuranta on mahdollista, mikä helpottaa vian paikantamista ja suorituskyvyn analysointia.


Päätyypit

Eri tyyppiset aurinkosähkön (PV) yhdistelmäkotelot vaihtelevat asennuspaikan, jännitetason ja järjestelmän älykkyystason mukaan, mikä vastaa erilaisia ​​sovellusskenaarioita.


1. DC Combiner Box

Yleisin aurinkovoimaloissa, asennettuna PV-moduulien ja DC-invertterin väliin.

Toiminto: Yhdistää DC-tehon useista PV-sarjoista ja lähettää sen keskitettyyn invertteriin.

Ydinkokoonpano: Sisältää tasavirtasulakkeet, DC-katkaisijat ja SPD:t.

Sovellettavat skenaariot: Suuret maahan asennetut voimalaitokset, keskitetyt aurinkosähköjärjestelmät.


2. AC Combiner Box

Käytetään ensisijaisesti järjestelmissä, joissa käytetään merkkijonoinvertteriä. Se asennetaan invertterin AC-lähtöpuolen ja porrasmuuntajan väliin.

Toiminto: Yhdistää useiden merkkijonoinvertterien AC-tehon.

Ydinkokoonpano: AC katkaisijat, AC ylijännitesuojat, katkaisijat; joissakin voi olla myös energiamittari.

Sovellettavat skenaariot: Kaupalliset ja teolliset kattosähkövoimalat, maahan asennetut voimalaitokset, joissa käytetään hajautettuja inverttereitä.


3. Älykäs yhdistelmälaatikko

Tämäntyyppinen laatikko lisää valvontamoduulin perusyhdistimen laatikkoon ja on tällä hetkellä yleisin valinta keskikokoisille ja suurille voimalaitoksille.

Toiminnot: Virran yhdistämisen lisäksi se voi tarkkailla jokaisen sisääntulevan linjan virtaa, kokonaisjännitettä, sisäistä lämpötilaa ja ylijännitesuojan tilaa reaaliajassa.

Tekniset edut: Tietojen lataamisen avulla huoltohenkilöstö voi etäältä määrittää, mitkä aurinkopaneelit ovat varjostettuja tai vaurioituneet, mikä mahdollistaa tarkan huollon.


Takuu ja huoltopalvelu

Shangming Factory tarjoaa laadunvarmistuksen, erityisesti 1 vuoden takuun räätälöityille tuotteille ja 2 vuoden takuun vakiotuotteille. Takuu kattaa kaapin materiaalivirheet, komponenttien toimintahäiriöt (normaalikäytössä) ja valmistusprosessiin liittyvät ongelmat. Epäasianmukaisesta asennuksesta, väärinkäytöstä, luonnonkatastrofeista tai luvattomista muutoksista aiheutuneita vaurioita ei korvata.


Mikäli myynnin jälkeisiä ongelmia ilmenee, käsittelemme ne seuraavan prosessin mukaisesti: Ilmoita ongelmasta (anna kuvia/videoita viasta ja tilausnumero) → Tekninen tiimi vastaa 4 tunnin sisällä → Etädiagnoosi (ilmainen opastus parametrien säätämiseen tai pienten komponenttien vaihtoon; ilmaiset varaosat takuuaikana) → Jos ongelmaa ei voida ratkaista, insinööri järjestää tuotteen korjauksen tai paikan päällä. takuuaikana me maksamme); Hätätilanteissa korvaavat tuotteet voidaan toimittaa ensin asiakkaiden menetyksien minimoimiseksi.
