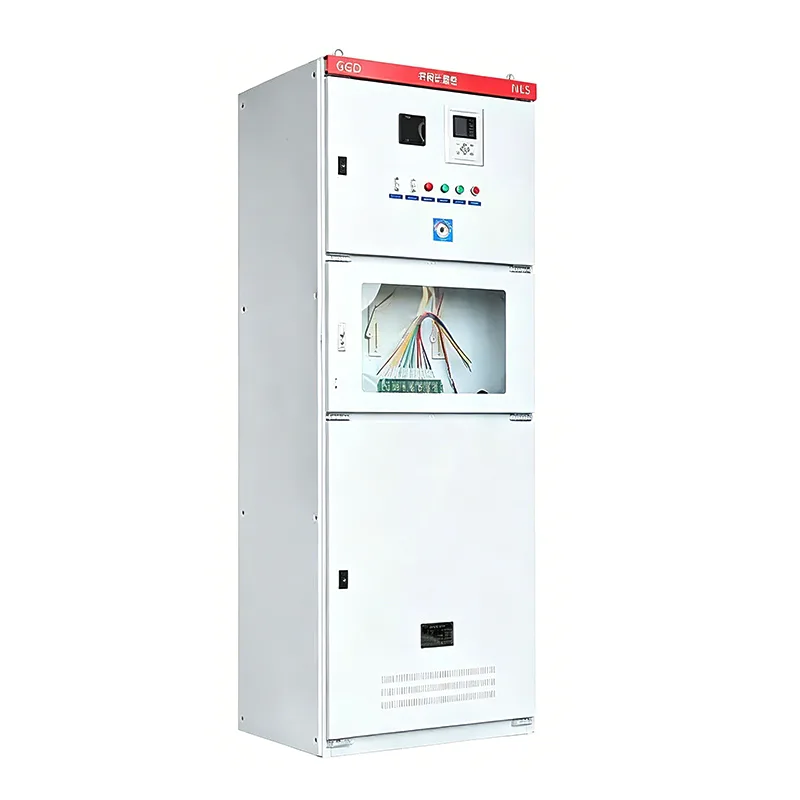

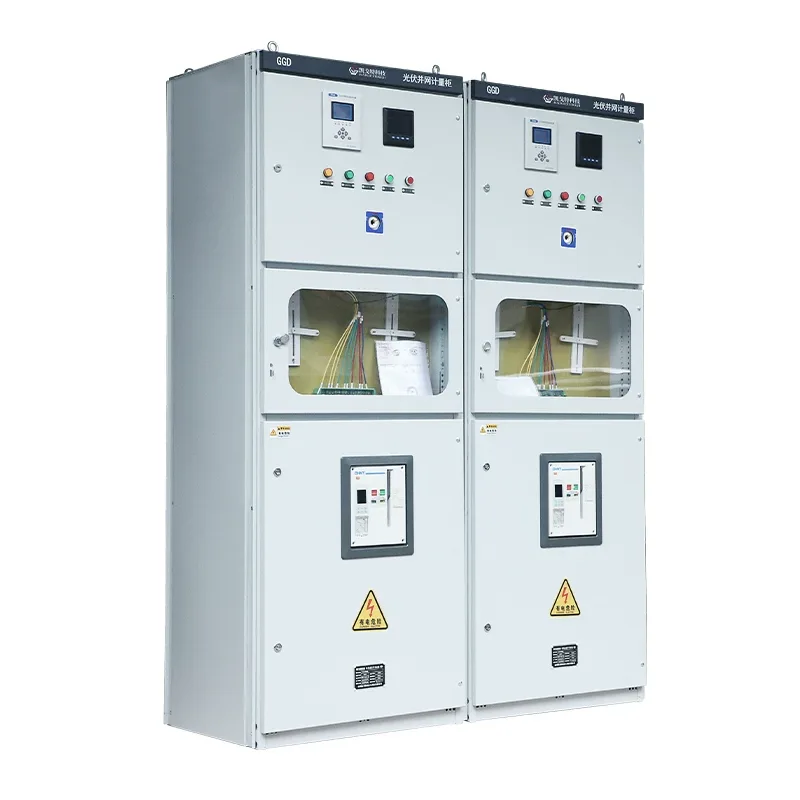

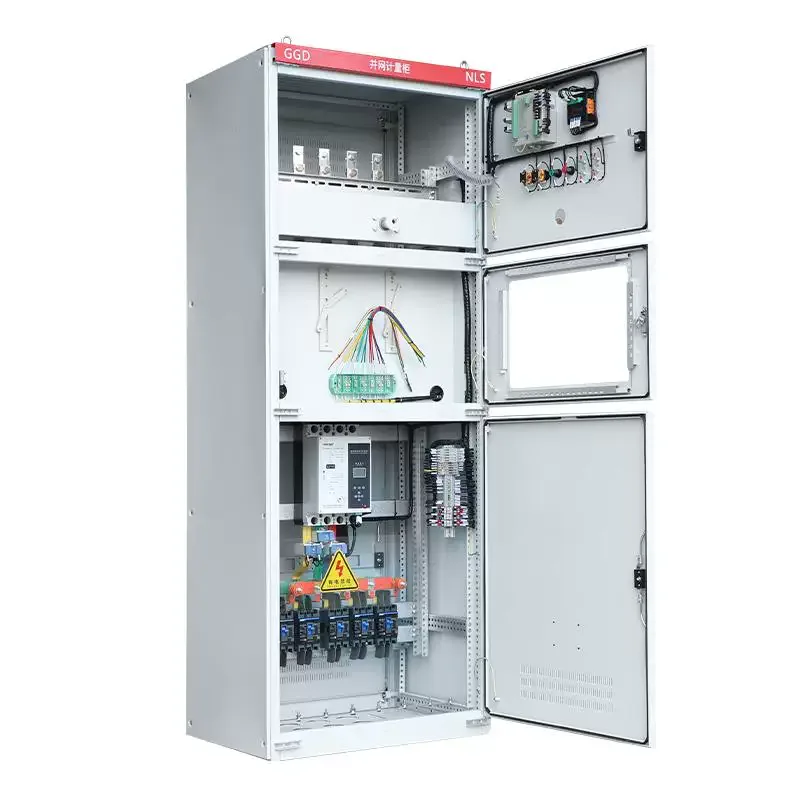

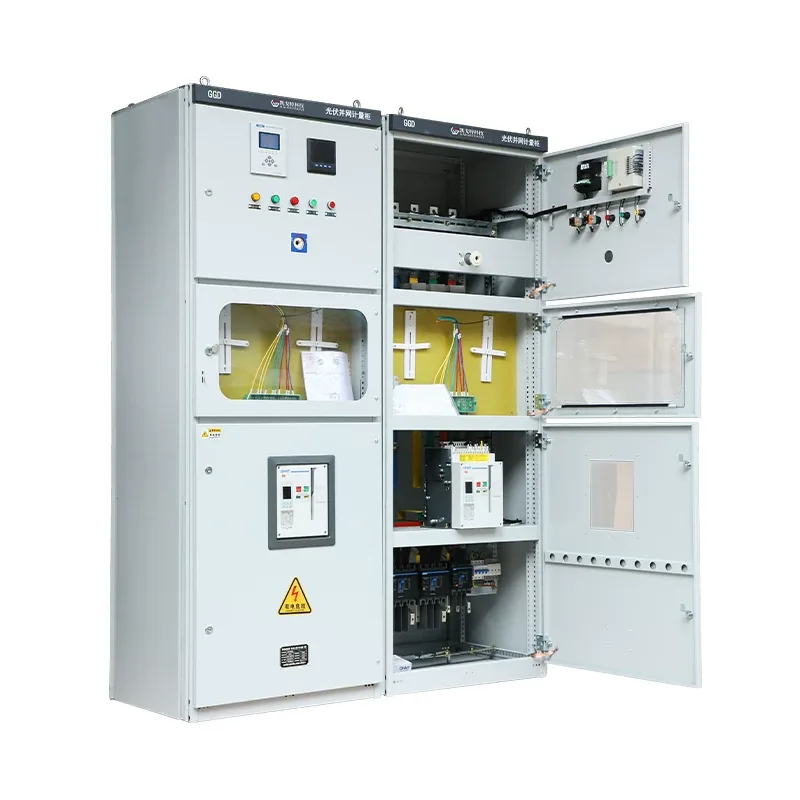

Aurinkosähköverkkoon kytketty kaappi

Aurinkosähköverkkoon kytketyillä kaapilla on keskeinen rooli suojauksessa, mittaamisessa, eristämisessä, saarekkeiden estämisessä ja tiedonvaihdossa. Ne on suunnitellut ja valmistanut ammattimainen valmistaja Shangming. Tarjoamme takuun ja toimitamme tilauksesi mukana täydelliset asiakirjat ja todistukset.

Mitkä ovat aurinkosähköverkkoon kytketyn kaapin toiminnot?

Tehonkeruu: PV-verkkoon kytketty kaappi kerää vaihtovirtalähteen yhdestä tai useammasta merkkijonoinvertteristä.

Turvaeristys: Kun verkkoa huolletaan tai aurinkosähköjärjestelmässä ilmenee toimintahäiriöitä, se katkaisee fyysisesti virransyötön katkaisijoiden tai katkaisijoiden kautta, mikä varmistaa henkilökunnan ja laitteiden turvallisuuden.

Suojaustoiminnot: PV-verkkoon kytketyssä kaapissa on suojaus ylivirtoja, ylijännitettä, alijännitettä ja taajuuspoikkeamia vastaan. Mikä tärkeintä, siinä on saarekeen esto, joka katkaisee automaattisesti verkkoliitäntäpisteen, kun kantaverkko ei pysty estämään käänteistä voimansiirtoa ja mahdollista sähköiskua huoltohenkilöstölle.

Mittaus ja valvonta: Laitteessa on sisäänrakennettu sähkömittari, tyypillisesti kaksisuuntainen mittari, joka tallentaa sekä tuotetun että kulutetun sähkön.

Ero aurinkosähköverkkoon kytketyn kaapin ja aurinkosähköyhdistimen välillä

Asennusta koskevat varotoimet

Kun asennat aurinkosähköverkkoon kytkettyä kaappia, se tulee asentaa mahdollisimman lähelle muuntajaa tai pääjakokaappia. Lyhyemmät kaapelit johtavat pienempään jännitehäviöön. Jos kaapeli on liian pitkä, verkkoliitäntäpisteen jännite nousee huippusähköntuotannon aikana, mikä laukaisee invertterin ylijännitesuojan ja aiheuttaa usein laukaisuja.

Ulkona verkkoon kytkettyjen laatikoiden asentaminen suoraan auringonpaisteeseen on ehdottomasti kielletty. Korkeat lämpötilat voivat aiheuttaa katkaisijan termisen laukaisun, mikä johtaa väärään laukaisuun. Suosittelemme valitsemaan paikan rakennuksen pohjoisseinään tai asentamaan aurinkosuojan.

Varmista, että kaapin eteen on jätetty vähintään 800-1000 mm käyttötilaa, jotta käyttäjä voi nopeasti kääntää katkaisimen hätätilanteessa.

FAQ

K: Miksi verkkoon kytketyn kaapin katkaisija laukeaa yllättäen huippusähköntuotannon aikana keskipäivällä?

V: Tutkittavia syitä:

Verkon ylijännite: Tämä on yleisin syy. Aurinkovoiman tuotanto on voimakkainta keskipäivällä, ja jos ympäristön sähkönkulutus on alhainen, nostetaan jännitettä verkkoliittymispisteessä. Kun jännite ylittää verkkoon kytketyn kaapin asettaman suojausrajan, kaappi laukeaa automaattisesti.

Lämpötilan laukaisu: Huono lämmönpoisto verkkoon kytketyssä kaapissa. Suuri keskipäivän virtaus nostaa kaapin sisälämpötilan liian korkeaksi, mikä johtaa katkaisijan lämpösuojan toimintahäiriöön.

Virheellinen asetus: Katkaisijan asetusvirta on liian lähellä invertterin maksimilähtövirtaa.

Ratkaisut: Tarkista jännitetiedot. Jos verkkojännite on liian korkea, ota yhteyttä virransyöttötoimistoon muuntajan hanan laskemiseksi tai suoja-asetusten säätämiseksi.

K: Mitä seurauksia on, jos verkkoon kytketyn kaapin ylijännitesuoja on viallinen eikä sitä ole vaihdettu?

V: Se ei vaikuta sähköntuotantoon lyhyellä aikavälillä, mutta se menettää salamansuojan. Aurinkovoimalat sijaitsevat enimmäkseen avoimilla kattoilla, joissa salaman aiheuttama salama on erittäin yleistä. Indusoituneen salaman sattuessa korkea jännite voi tunkeutua suoraan verkkoon kytkettyyn kaappiin ja päästä invertteriin, jolloin satojen tuhansien juanien arvoiset komponentit palavat loppuun.

Suosittelemme, että jos SPD-tilaikkuna muuttuu punaiseksi, se on vaihdettava välittömästi.

K: Voidaanko käyttää tavallista pienjännitejakokaappia korvaamaan erillisen aurinkosähköverkkoon kytketyn kaapin?

V: Ei, sitä ei voi korvata suoraan. Tavallisista jakelukaapeista puuttuu kaksisuuntainen mittaus, eristyssuojauslogiikka ja alijännitelaukaisutoiminto.

Virtalähdetoimisto keskittyy näiden aurinkosähkökohtaisten komponenttien tarkastamiseen vastaanottotestauksen aikana. Jos pakotettu vaihto tehdään, projekti epäonnistuu.
