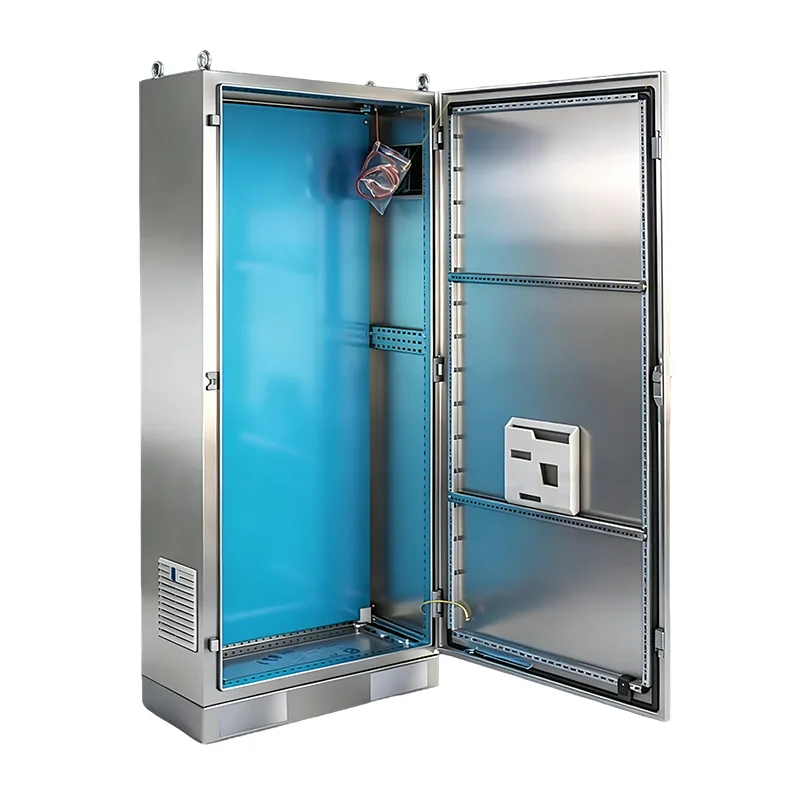

ES Ruostumattomasta teräksestä valmistettu vapaasti seisova ohjauskaappi

ES ruostumattomasta teräksestä valmistetut vapaasti seisovat ohjauskaapit soveltuvat käytettäväksi ankarissa ympäristöissä. Ammattimaisena tehtaana Shangming käyttää ruostumatonta terästä näiden kaappien valmistuksessa, jotka voidaan asentaa itsenäisesti lattialle. Ne soveltuvat korkeaan kosteuteen, voimakkaaseen korroosioon, pölyyn, ulkotiloihin tai ympäristöihin, joissa on korkeat hygieniavaatimukset. Ne ovat tehokkaampia teollisuusautomaation ohjauksessa kuin pelkkä virranjakelu.

Lähetä kysely

Tuotteen Kuvaus

Shangmingin valitseminen toimittajaksi tarkoittaa luotettavien ruostumattomasta teräksestä valmistettujen ES-ohjauskaappien valitsemista – korkean suorituskyvyn, helppohoitoisuuden ja pitkän käyttöiän. Meillä on ISO 9001 -sertifikaatti, ja meillä on CE-, CQC- ja muut asiaankuuluvat tuotesertifikaatit, jotka tarjoavat yhden luukun sähkönjakelukaappiratkaisuja.

Tuotteen ominaisuudet

1. Integroitu rakenne

Toisin kuin moduulikaapit, ES ruostumattomasta teräksestä valmistetussa lattiassa seisovassa ohjauskaapissa käytetään viisipuolista integroitua hitsausprosessia. Sivupaneelit, yläpaneeli ja alapaneeli hitsataan jatkuvasti yhteen muodostamaan tukevan teräslaatikon, joka kestää fyysisiä iskuja ja raskaiden komponenttien staattista kuormitusta.

Lisäksi Shangmingin tehtaan huolellinen hitsausprosessi vähentää saumoja ja estää pölyn ja kosteuden tunkeutumisen.

2. Korroosionkestävyys

Erityistarpeistasi riippuen ES-kaappi tarjoaa valikoiman materiaaleja, joissa on vakiona korkealaatuinen ruostumaton SUS304-teräs, joka sopii ympäristöihin, joissa on vahvoja happoja, alkaleja tai runsaasti suolaa.

Pintakäsittely on hienoksi harjattu viimeistely, joka tarjoaa ensiluokkaisen ulkonäön ja estää lian kerääntymisen.

3. Korkea suojausluokitus

Tuotteella on IP55-suojausluokka. Oven sisäpaneelissa on käytetty CNC-automaattiannostelutekniikkaa, ja polyuretaanitiivistelista sopii tiiviisti kaapin reunoihin säilyttäen joustavuuden myös pitkittyneen avauksen ja sulkemisen jälkeen, mikä varmistaa tehokkaan pitkäaikaisen tiivistyksen.

Ero ES-kaappien ja PS-kaappien välillä

	ES Ruostumattomasta teräksestä valmistettu vapaasti seisova ohjauskaappi	PS-yhdistelmän jakelukaappi
Päätarkoitus	Kestää ankaria ulkoisia ympäristöjä, korroosionkestävä, vedenpitävä, pölytiivis ja UV-kestävä.	Integroitu sisäinen toiminnallinen logiikka, virranjakelu + ohjaus + valvonta on integroitu.
Materiaalit ja rakenne	304 ruostumaton teräs, täysin hitsattu IP54-IP66 korkea tiivistysluokitus lattiaan asennettava, itsenäinen asennus	Kylmävalssattu teräslevy, galvanoitu levy, 304 ruostumaton teräs IP30-IP54 (sisä) Voidaan kiinnittää seinään tai lattialle
Tyypillisiä sovellusskenaarioita	Merenranta/laiva/kemiantehdas Elintarvikkeiden ja lääkkeiden puhdastilat Ulkopumppuasemat, aurinkosähkövoimalaitokset Alueet, jotka vaativat korkeapainepesua	Rakennusautomaatiojärjestelmä (BA). Pienen tuotantolinjan ohjausasema tehtaalla Kellarihuone Automaatioyksikkö, joka vaatii PLC:n + integroidun tehonjakelun
Sisäinen konfigurointifokus	Yleisasennusalusta: DIN-kisko, taustalevy, maadoituskisko	Esiintegroitu ohjausjärjestelmä: Sisältää täydelliset piirit, kuten katkaisijat, kontaktorit, PLC:t, releet ja tietoliikennemoduulit.
Suojaustaso	IP54/IP65/IP66	IP30-IP54

Tekniset parametrit

Materiaali	SUS304 (muut materiaalimallit ovat valinnaisia)
Pintakäsittely	Johdinveto, asennusversio on galvanoitu
Suojaustaso	IP55 (paina GB4205-1993)
Vakiokokoonpano	Etuovi, takapaneeli, asennuspaneeli, sivupaneelikaappi, ovi lukko, tiivistenauha
Teräslevyn paksuus	Runko: Viisitaitteinen profiili 1,5 mm Ovipaneeli: 2,0 mm Takapaneeli: 1,5 mm Asennuslevy: 2,5 mm

Koko- ja erittelytaulukko

Tekniset tiedot ja mitat			Leveys								Korkeus								Syvyys						Asennus lauta
Leveys	Korkeus	Syvyys	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Valinta suositukset

Jos nykyisellä projektillasi on seuraavat ominaisuudet, Shangming suosittelee valitsemaan PS-moduulikaapin:

Laajennus vaaditaan: Projekti saattaa vaatia lisäkaappeja tulevaisuudessa, mikä mahdollistaa järjestelmän laajentamisen kaappeja yhdistämällä.

Monimutkainen asennus: Kaappi vaatii useiden PLC:iden, taajuusmuuttajien ja kaapelihyllyjen asennuksen, mikä edellyttää kattavaa asettelua 25 mm:n reikien avulla.

Suurvirtajärjestelmä: Vaatii raskaan kuparikiskojärjestelmän asennuksen, joka kattaa useita kaappeja.

Jos yllä olevat ehdot eivät täyty, mutta seuraavat vaatimukset täyttyvät, voit valita ES ruostumattomasta teräksestä valmistetun kaapin:

Itsenäinen yhden yksikön ohjaus: Laite toimii itsenäisesti, eikä sitä tarvitse yhdistää muihin kaappeihin.

Ankarat ympäristöt tai korkeat hygieniavaatimukset: Asennetaan elintarviketyöpajoihin, joissa vaaditaan korkeapainevesipesua, tai kemiallisille tehtaille, jotka ovat täynnä happo- ja alkalikorroosiota.

Korkeat tiivistysvaatimukset: Korkeat vaatimukset pölyn- ja vedenkestävyydelle.

Keskity kustannustehokkuuteen: Kun kaappien yhdistämistä ei vaadita, ES-kaapit ovat yleensä rakenteeltaan yksinkertaisempia ja kustannustehokkaampia kuin samasta materiaalista valmistetut PS-kaapit.

ES Stainless Steel Freestanding Control Cabinet
