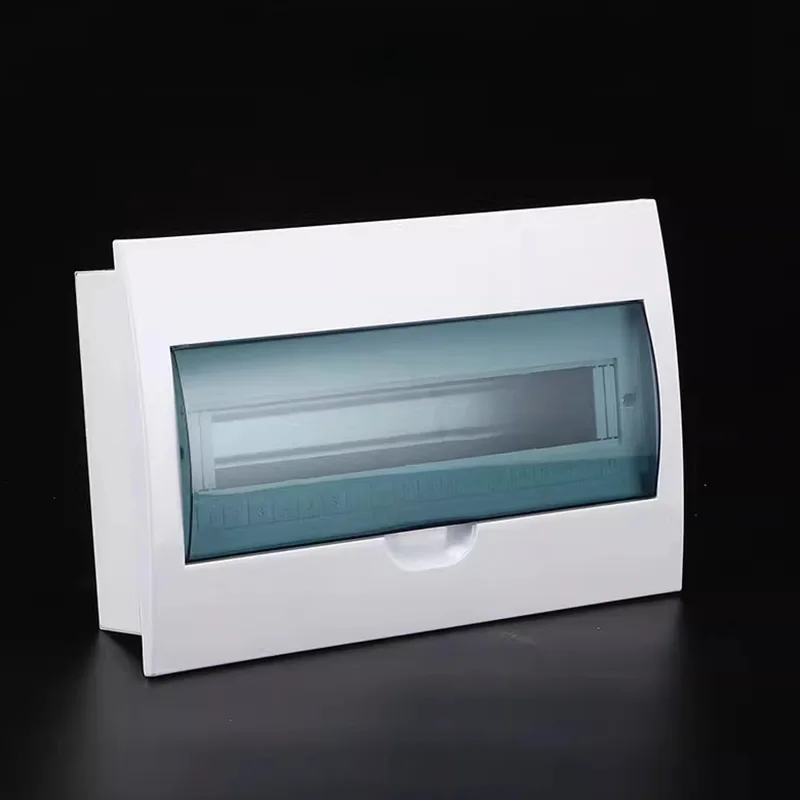

Kompakti monipiirinen jakelukotelo

Shangming on ammattimainen kompaktien monipiiristen jakelukoteloiden valmistaja, joka tarjoaa suoramyyntiä tehtaalla ja räätälöityjä ratkaisuja ja kattavaa huoltopalvelua. Tämä tuote soveltuu ympäristöihin, joissa asennustila on rajallinen. Siinä on pieni koko ja tiheä sisäinen piiriasetelma, mikä mahdollistaa turvallisen monipiirisen virranjakelun ahtaissa tiloissa ja eliminoi useiden ulkoisten yksipiiristen laatikoiden tarpeen.

Keskeiset edut

Jos haluat projektiisi pienoismallin, modulaarisen ja älykkään tehonjakelun, kompaktit monipiiriset jakelulaatikot sopivat paremmin kuin perinteiset yksipiiriset kotelot tai suuret jakelukaapit.

1. Tilansäästö

Kompaktit jakolaatikot ovat ohuita, vakiosyvyys vain 70–100 mm, ja ne on helppo upottaa kevyisiin väliseiniin, huonekalujen takapaneeleihin, laitekoteloihin tai kapeisiin sähköakseleihin, vievät vain vähän tilaa.

Ahtaissa tiloissa korkea piiritiheys, joka sisältää 8–24 minikatkaisijaa, säästää yli 60 % asennustilasta verrattuna useiden yksipiiristen koteloiden jakamiseen.

Tarvittaessa voimme räätälöidä rinnakkaislaajennusta tukevia konfiguraatioita, jolloin vaakasuuntaiset yhdistelmät voivat muodostaa suurempia kapasiteetin jakeluyksiköitä.

2. Turvallisuus

Shangmingin jakelurasiakotelot on valmistettu korkealaatuisesta metallista, ja niissä on vaihtoehtoina galvanoitua terästä tai 304 ruostumatonta terästä, mikä estää tehokkaasti palon leviämisen.

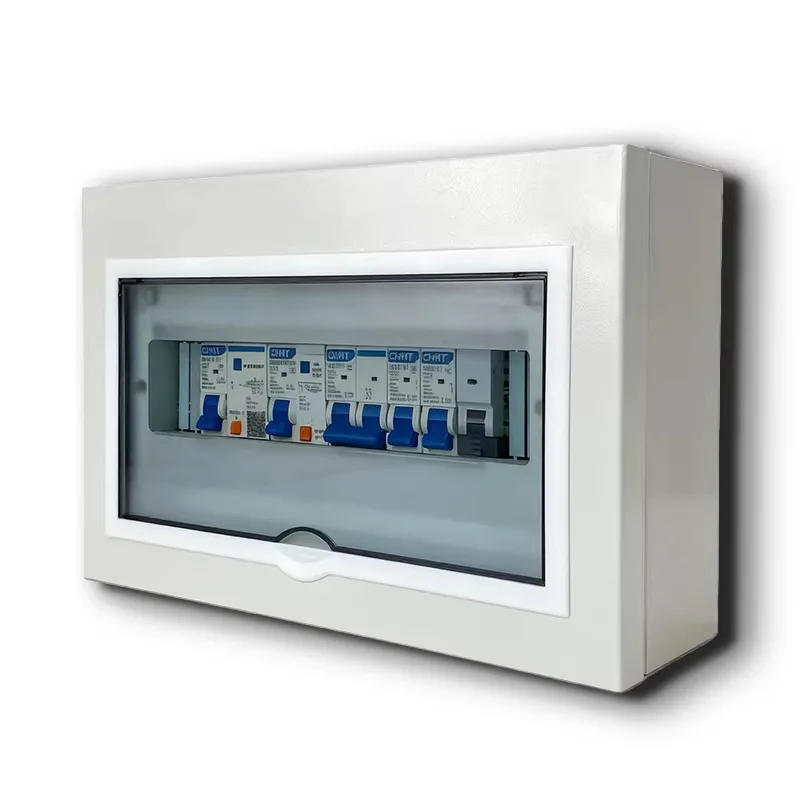

Jokainen piiri on varustettu erillisellä ylikuormitus- ja oikosulkusuojauksella, mikä varmistaa tarkan vian eristyksen.

Laaja IP-suojausluokitus:

Sisäkäyttö: IP20–IP40, suojaa sormikosketukselta ja kiinteiltä vierailta esineiltä.

Käyttö ulkona tai kosteassa ympäristössä: IP54 metallikotelo, pöly- ja roisketiivis, sopii kylpyhuoneisiin, parvekkeisiin, ulkovarustelaatikoihin jne.

3. Helppo asennus ja huolto

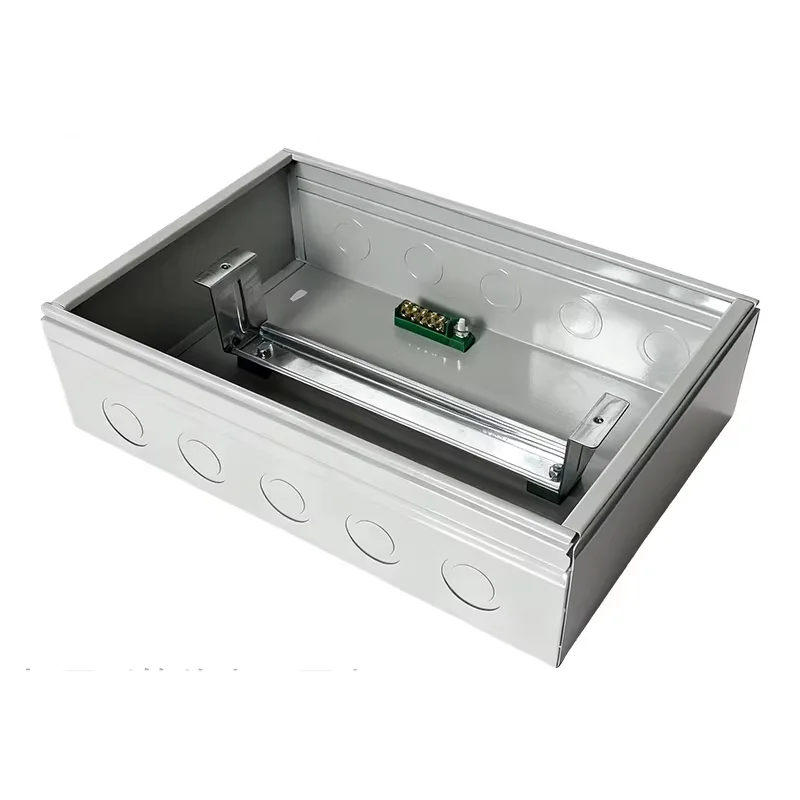

Compact Multi-Circuit Distribution Box Enclosure on esiasennettu standardoiduilla DIN-kisoilla. Käytämme valtavirran katkaisijoita (Schneider Electric, ABB, jne.) suoraan asennukseen, jolloin porausta tai ruuveja ei tarvita.

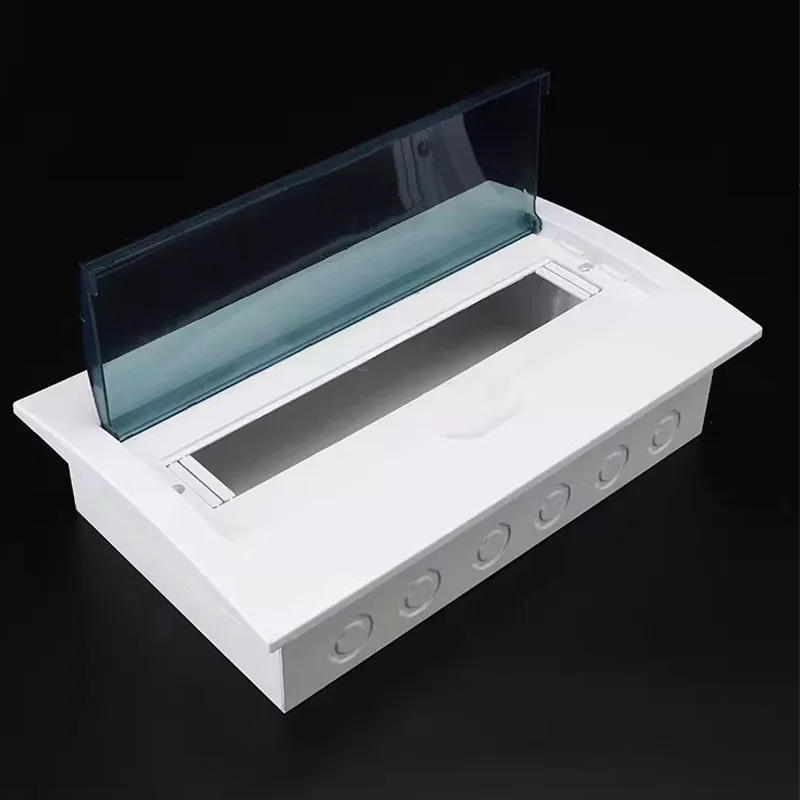

Ylä-, ala- ja takaosassa on Φ20/25 mm:n läpivientireiät monisuuntaista kaapelin sisään- ja ulostuloa varten eri johdotusreittejä varten.

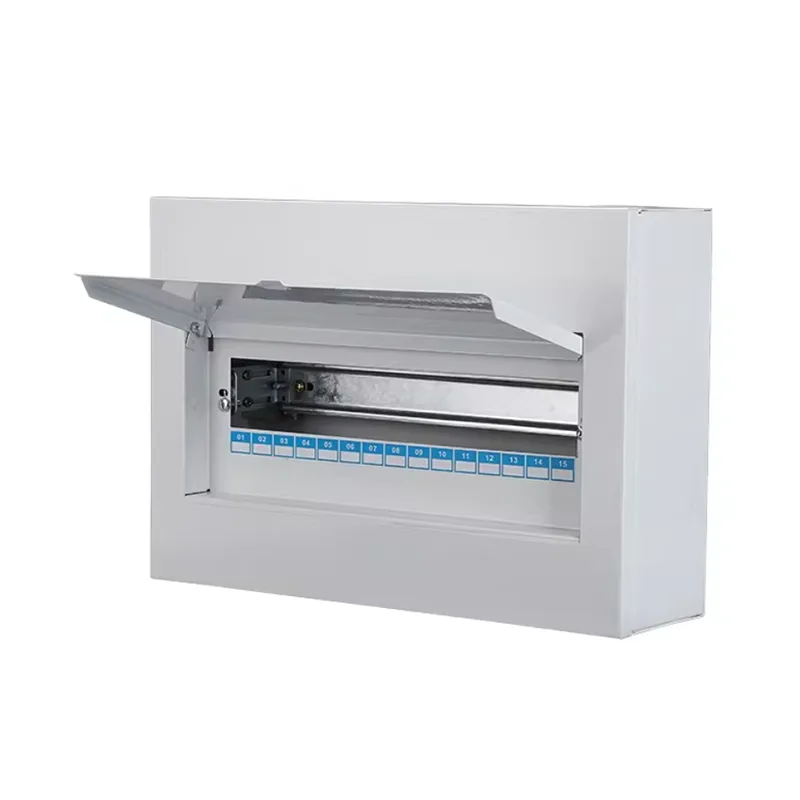

Ovi on napsautettava tai saranoitu, mikä mahdollistaa yhden käden avaamisen. Oven tai paneelin sisäpuolella on piirimerkintäalueet, jotka tukevat painettuja tai käsinkirjoitettuja huomautuksia.

4. Täysi mukautus saatavilla

Saatavilla olevat materiaalit: Rauta, galvanoitu levy, 201 ruostumaton teräs, 304 ruostumaton teräs.

Ei-standardikokotuki: Tarjoamme täydellisen leveyden, korkeuden ja syvyyden mukauttamisen erikoislaitteiden aukkojen tai rakennuksen seinäpaksuuksien mukaan.

Toiminnalliset moduulit: Voidaan asentaa valmiiksi ylijännitesuojaimilla, älymittarilla, kaukosäädinmoduuleilla, USB-liitännöillä jne.

Ulkoasun räätälöinti: Tukee RAL-värisuihkutusta, harjattua ruostumatonta teräsviimeistelyä ja logon silkkipainatusta integroituen huippuluokan sisustustyyliin.

Kuinka määrittää tarvittava piirien määrä?

Saatat kohdata tämän kysymyksen valintaprosessin aikana. Shangming tarjoaa kolmivaiheisen menetelmän alkuarviointiin.

1. Jaa piirit toiminnallisen alueen mukaan

Tämä on yksinkertaisin tilastollinen menetelmä. Nykyaikainen vakiokokoonpano suosittelee tyypillisesti suuritehoisten laitteiden erottamista yleisistä sähköpiireistä:

● Valaistuspiirit: Suositellaan vähintään 1-2 piiriä, jotka ohjataan alueittain, jotta vältetään oikosulku yhdellä alueella, joka aiheuttaa pimeyttä koko talossa.

● Yleiset ulostulot: Varaa huoneiden lukumäärän mukaan, tyypillisesti yksi piiri jokaista 3-5 huonetta kohti.

● Erilliset suurtehopiirit: Tämä on ratkaisevan tärkeää. Ilmastointilaitteiden, vedenlämmittimien, uunien, astianpesukoneiden, kuivausrumpujen jne., joiden teho on ≥ 1,5 kW, on jokaisen oltava erillisessä piirissä.

● Keittiö ja kylpyhuone: Kostean ympäristön ja keskittyneiden laitteiden vuoksi on suositeltavaa asentaa erillinen vikavirtapiiri (RCD).

2. Laske moduulin leveys

Käytämme "tietä" tai "moduulia" kapasiteetin mittaamiseen.

1 moduuli = 18 mm (eli yksinapaisen katkaisijan MCB:n leveys).

RCCB/RCBO: Tyypillisesti varaa 2 moduulia, eli 36 mm.

Pääkytkin: Tyypillisesti varaa 2-4 moduulia.

Laskentakaava: Tarvittavat moduulit yhteensä = (yksinapaisten kytkimien lukumäärä x 1) + (kaksinapaisten/vikavirtakatkaisijoiden määrä x 2) + (pääkytkin x 2/4)

3. 20 %:n varausperiaate

Älä koskaan täytä jakelulaatikkoa kokonaan; tilaa jättäminen tulevalle laajentumiselle on alan standardi. Joten miksi jättää tilaa?

Tuleva laajennus: Kun lisäät valvontaa, älykkään kodin järjestelmiä tai uusia laitteita tulevaisuudessa, sinun ei tarvitse vaihtaa koko laatikkoa.

Lämmönpoistotila: Kompaktissa monipiirisessä laatikossa varattu tila edistää ilman konvektiota, mikä vähentää katkaisijoiden laukeamisen riskiä ylikuumenemisen vuoksi.

Suositus: Jos lasket tarvitsevasi 10 piiriä, valitse 12 piirin laatikko; jos lasket tarvitsevasi 18 piiriä, valitse 24 piirin laatikko.

Tyypillinen skenaarion viitetaulukko

Shangming Electric tukee tarkkaa mallivalintaasi. Tarjoamme:

Ilmainen piirisuunnitteluneuvonta: Lähetä meille laiteluettelosi, niin suosittelemme sopivia kotelomalleja.

Useita modulaarisia yhdistelmiä: Vakiokoot sisältävät 12, 18, 24 ja 36 moduulia; ei-standardi mukauttaminen on myös tuettu.

Esiasennettu DIN-kisko + katkaisijavaihtoehto: Valmiiksi koottu piirisuunnitelmasi mukaan, valmiina käyttöön saapuessaan.
