PS-yhdistelmän jakelukaappi

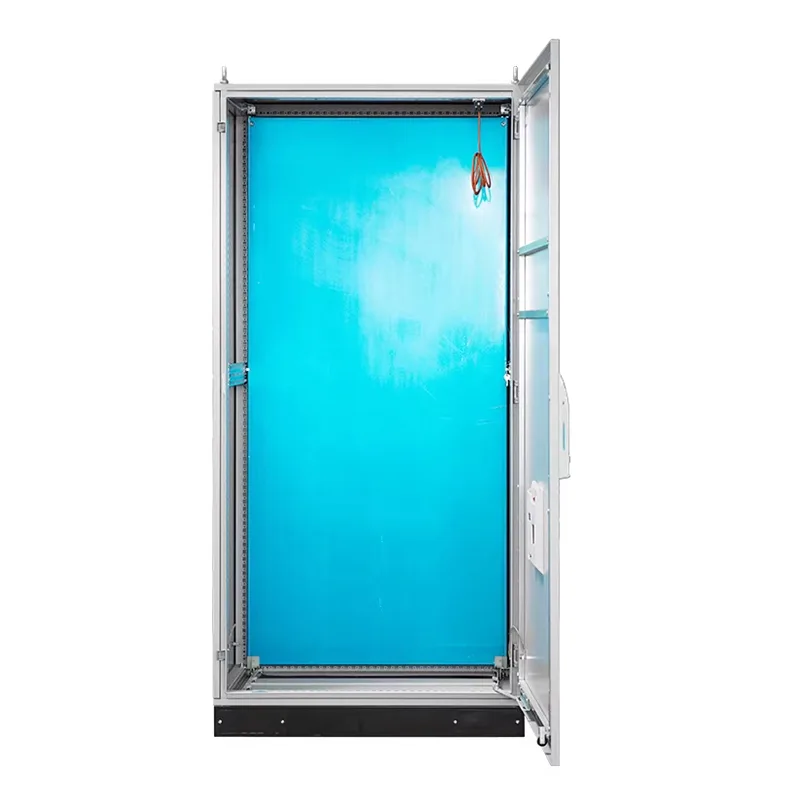

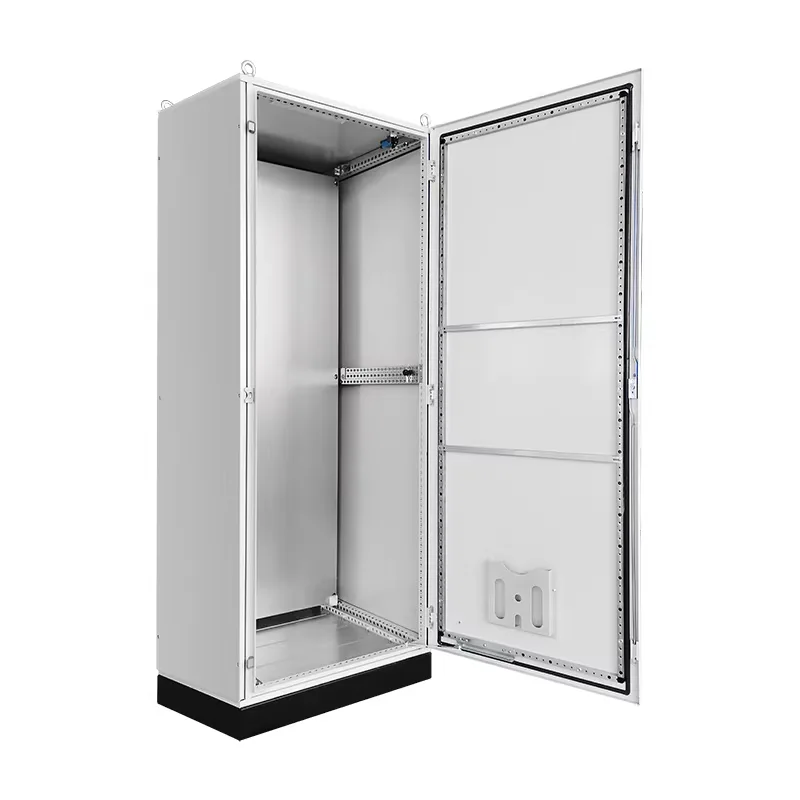

Shangming on kiinalainen PS Combination Distribution -kaappien valmistaja, joka tarjoaa korkealaatuisia ja suorituskykyisiä tuotteita kilpailukykyiseen hintaan. Tässä jakelukaapissa on korkea ovipaneeli, joka on noin 25 mm:n korkeudella maasta, mikä mahdollistaa sujuvan ja joustavan avaamisen. Päärunko on valmistettu yhdestä hitsatusta yhdeksänkertaisesta profiilista.

Mikä on PS-yhdistelmäjakelukaappi?

PS Combination Distribution Cabinet ei ole yksitoiminen kaappi, vaan modulaarinen pienjännitejakokaappi, joka yhdistää tehonjakelu-, ohjaus- ja signaalipiirit. Se voi koostua yhdestä tai useammasta rinnakkain kytketystä kaapista, joka tarjoaa useita toimintoja ja laajoja sovelluksia.

Jakokaapin päärakenteessa on käytetty erityisiä yhdeksännkertaisia ​​profiileja, jotka lisäävät pitkittäistä kantavuutta ja vääntölujuutta. Vakioetäisyyden päässä olevat kiinnitysreiät helpottavat sisäpalkkien ja komponenttien joustavaa sijoittamista.

Jos vaaditaan rinnakkaiskaappikokoonpano, vain päätykaapit tarvitsevat sivupaneelit; keskiosa voi olla täysin auki. Yläkansi, ovipaneelit, takapaneeli ja pohjalevy ovat kaikki itsenäisiä moduuleja, jotka mahdollistavat yksittäisen vaihtamisen, jos ne vaurioituvat.

Jos projektisi vaatii laajennusta, voit valita Shangmingin modulaarisen PS-jakokaapin. Modulaarinen suunnittelumme voi säästää 40 % paikan päällä suoritettavasta kokoonpanoajasta.

Tärkeimmät ominaisuudet

Modulaarinen rakenne: Kaappi integroi sekä korkea- että matalajännitteiset sähkökomponentit ja ohjauselementit, jolloin saavutetaan yhtenäinen teho ja ohjaus.

Standardointi: Perustuu IEC 61439 / GB 7251 -standardeihin, se käyttää standardia modulaarista rakennetta, yleiskiskot ja laatikko- tai kiinteät väliseinät.

Korkea integrointi: Se voi integroida pääkytkimiä, haarapiirejä, moottorin käynnistimet, älymittarit, viestintämoduulit, ylijännitesuojat jne.

Kokoonpano: Tukee kiinteitä, laatikkotyyppisiä tai hybridiasennuksia, mikä yksinkertaistaa tulevaa huoltoa ja laajentamista.

Suositellut sovellukset: Tilanteet, jotka vaativat samanaikaista sähkönjakelun ja automaattisen ohjauksen hallintaa, kuten rakennusautomaatio, pumppuhuoneet, LVI-järjestelmät ja tuotantolinjojen ohjausasemat.

Tekniset parametrit

Tilaustiedot

Vakiovirranjakokaappi Vs. PS Yhdistelmävirranjakokaappi: Mitä eroja niillä on?

Milloin on suositeltavaa käyttää PS-yhdistelmäjakokaappeja?

1. Tehonjakoa + automaattiohjausta vaativat järjestelmät

Tällaisissa tapauksissa tavallisten jakelukaappien käyttö vaatisi ylimääräisen ohjauskotelon, jolloin näiden kahden välillä kulkee useita ohjauskaapeleita, jotka ovat alttiita virheille ja joita on vaikea ylläpitää. Kun keskustelet ratkaisuista kanssasi, Shangming suosittelee myös PS-moduulikaappeja.

Yleiset sovellukset: Palopumppu/käyttövesipumppuhuoneet, LVI-järjestelmät, jäteveden pumppuasemat.

2. Tilarajoitteiset ympäristöt

Pienemmät konehuoneet tai laitehuoneet, kuten kellarin pumppuhuoneet, katolla olevien hissien konehuoneet ja pienet sähköasemat, eivät voi majoittaa useita erillisiä kaappeja. PS-kaapit yhdistävät tehon ja ohjauksen, mikä säästää tilaa.

3. Älykkään tai etävalvonnan tarpeet

PS-kaapit voidaan esiintegroida älymittareiden, tietoliikenneyhdyskäytävien ja I/O-moduuleiden kanssa, jolloin vältytään myöhempien muutosten tarpeelta.

4. Pienet ja keskisuuret automatisoidut tuotantolinjat tai laitetuki

Tuotantolinjoja ovat pakkauskoneet, kuljetinlinjat, puhdistuslaitteet jne. Jokainen laite vaatii itsenäisen tehonjakelun ja käynnistys-/pysäytys-/hätäpysäytys-/lukitusohjauksen. PS-kaapit mahdollistavat yhden kaapin konetta kohden, mikä varmistaa korkean standardoinnin ja helpottaa massatoistelua.

5. Tehokkaan rakentamisen ja nopean toimituksen vaatimukset

Ammattimaisena valmistajana Shangming tarjoaa valmiiksi integroituja ja esitestattuja tuotteita tehtaalla. Paikan päällä tapahtuva asennus vaatii vain kytkennän päävirtalähteeseen ja signaalilinjoihin, mikä vähentää paikan päällä olevien sähköasentajien ja automaatioinsinöörien ristikkäistoiminnan tarvetta ja lyhentää rakennusaikaa.
