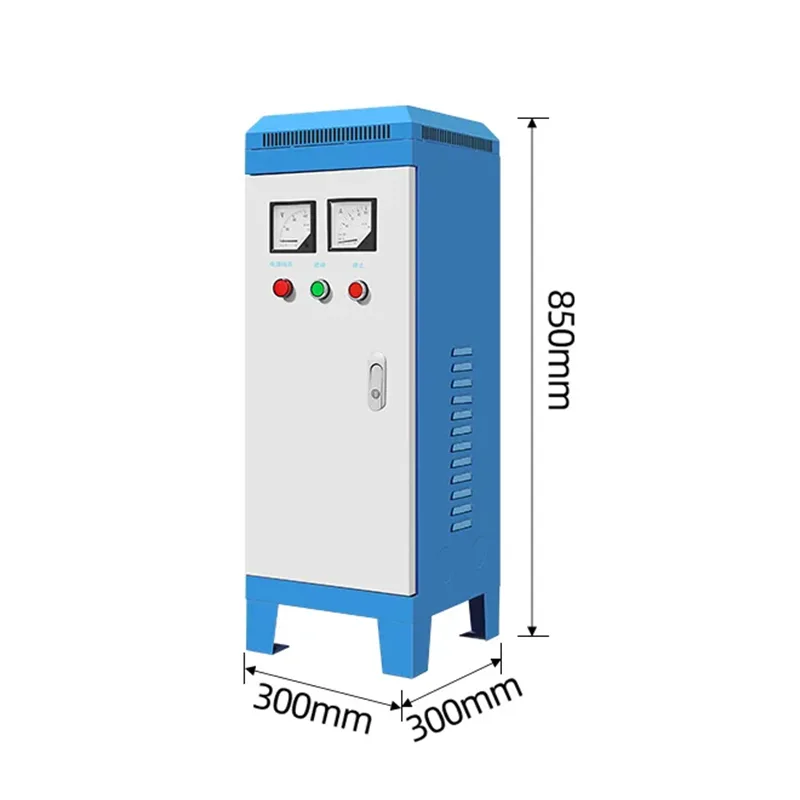

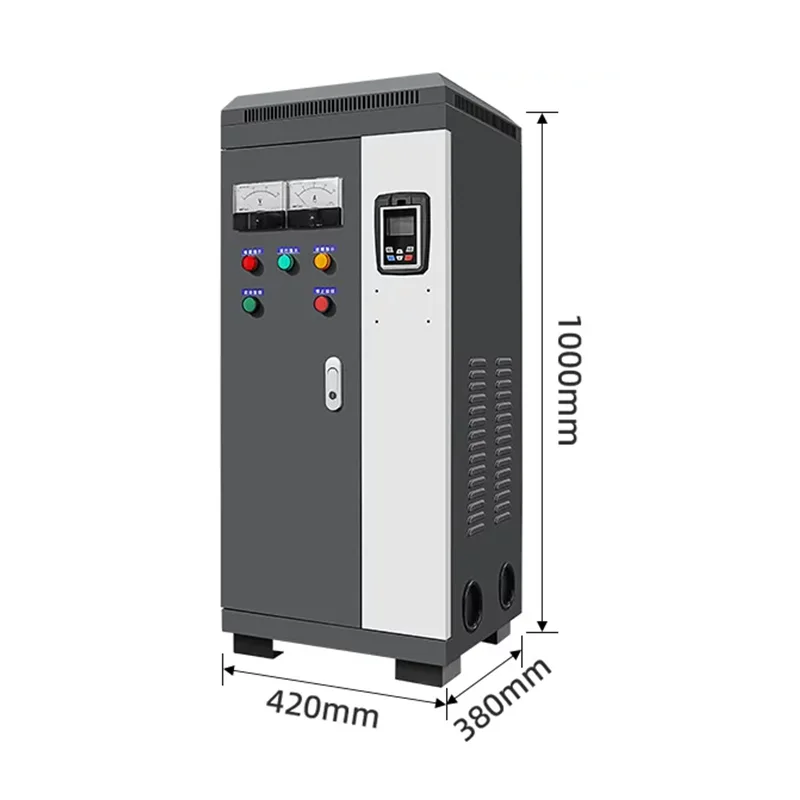

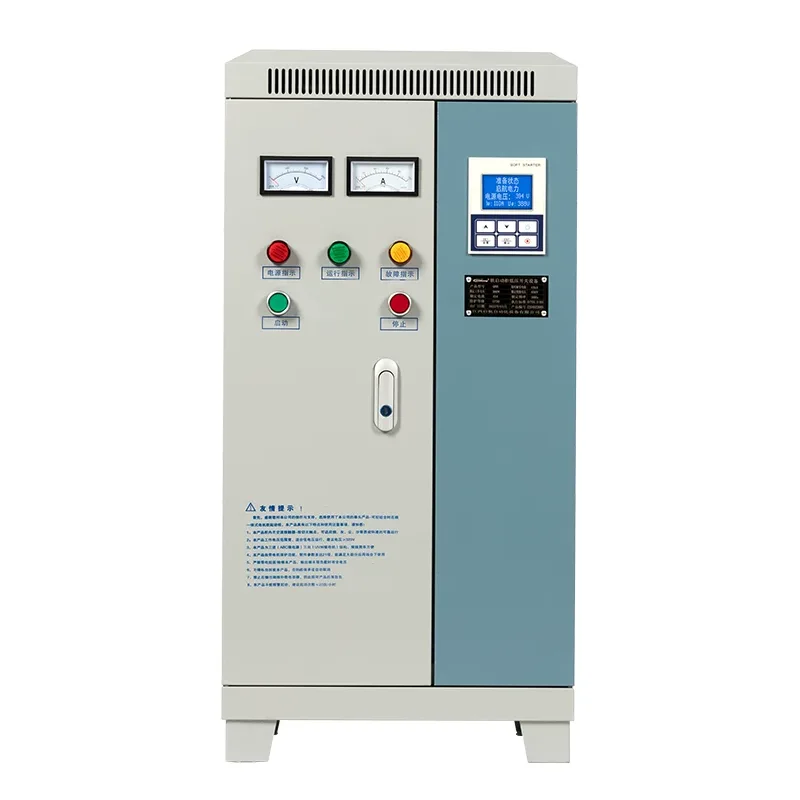

Pienjännitepehmokäynnistimen virranjakokaappi

Shangming valmistaa ja toimittaja pienjännitteisten pehmokäynnistyskaappien virranjakelukaappeja Kiinasta. Tämä tehokas ja laadukas laite ei ainoastaan ​​suorita perinteisiä tehonjakotoimintoja, vaan myös ohjaa moottorin käynnistysvirtaa ja vääntömomenttia pehmeäkäynnistystekniikan avulla, mikä vähentää sähkö- ja mekaanisia iskuja.

Miksi matalajännitteistä pehmokäynnistimen jakelukaappia tarvitaan?

Perinteinen täysjännitteinen käynnistys aiheuttaa kaksi suurta ongelmaa:

Virtapiikki: Käynnistysvirta voi saavuttaa 5-7 kertaa nimellisvirran, mikä aiheuttaa helposti verkkojännitteen äkillisen laskun, vaikuttaa muihin saman linjan laitteisiin ja jopa aiheuttaa katkaisijoiden laukaisua virheellisesti.

Mekaaninen kuluminen: Valtava hetkellinen vääntömomentti voi vaikuttaa valtavasti moottorin akseleihin, hihnoihin, supistusputkiin tai vesipumpun putkiin, mikä lyhentää laitteiden käyttöikää.

Jos kuitenkin valitset pienjännitteisen pehmokäynnistimen jakokaappimme, voit ohjata jännitettä tyristoreilla, jolloin moottori voi nousta tasaisesti nollajännitteestä nimellisjännitteeseen. Käynnistysvirta on tyypillisesti rajoitettu noin 2-3 kertaa nimellisvirtaan.

Toimintaperiaate

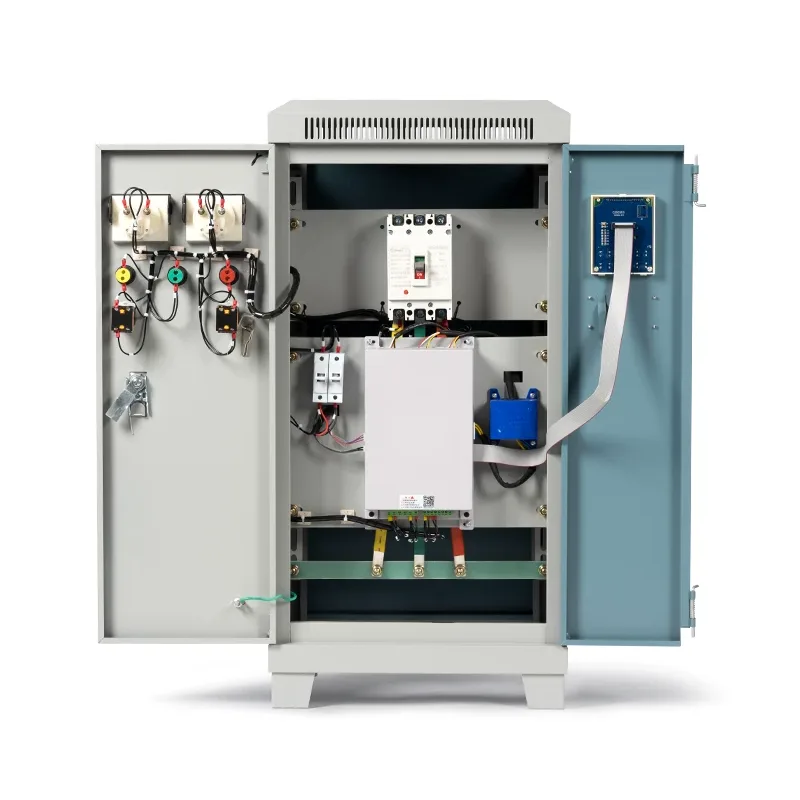

Käynnistysvaiheen aikana matalajännitteinen pehmokäynnistimen tehonjakelukaappi muuttaa tyristorien johtavuuskulmaa lisäämällä vähitellen moottoriin syötettyä jännitettä, mikä mahdollistaa tasaisen käynnistyksen.

Käynnistyksen jälkeen ohituskontaktori kytkeytyy päälle ja pehmokäynnistin siirtyy lepotilaan. Pysähtyessään se myös ohjaa jännitteen laskemaan asteittain, mikä estää äkillisen sammutuksen aiheuttamat vesivasarat.

Jos pehmokäynnistintä ei käytetä ja sen sijaan käytetään perinteistä moottoria, virran äkillinen nousu käynnistyksen aikana voi johtaa erilaisiin ongelmiin, kuten jännitehäviöön, laitteiden iskuihin, verkkojen heilahteluihin ja mekaaniseen kulumiseen.

Tekniset parametrit

Sovellusskenaariot

Pienjännitteiset pehmokäynnistimen jakelukaapit ovat ihanteellisia sovelluksiin, joissa on suuri moottoriteho, herkkiä käynnistysiskuille ja joissa laitteiden käyttöikää ja sähköverkon vakautta koskevat vaatimukset. Olemme toimittaneet tätä tuotetta myös asiakkaille monilla eri toimialoilla.

Asennus ja ensimmäinen käyttöönottovaiheet

Varmista ennen asennusta, että jakeluhuoneessa on riittävästi tilaa matalajännitteisen pehmokäynnistimen tehonjakelukaappiin, jossa on käyttökäytävä (suositeltu leveys ≥ 1,2 m). Asennusalueella tulee olla tasainen lattia, ja perustuskanavan teräksen tulee olla tukevasti hitsattu ja maadoitettu.

Varmista asennuksen aikana, onko kaapelin sisääntulo/ulostulo alhaalta sisään/alhaalta tai ylhäältä sisään/ylhäältä ulos, ja suunnittele kaapelikaivannon tai kaapelihyllyn asennus etukäteen. Pehmeäkäynnistyskaapeissa >110 kW tarvitaan pakotettu ilmajäähdytyslaite.

Ensimmäisen käyttöönoton yhteydessä varmista, että kaappi on ehjä, maali on ehjä ja merkinnät selkeät.

Tarkista sitten sähköliitännät ja varmista, että kaikki ensiöpiirin johdotukset ovat löystyneitä tai vääriä liitäntöjä.

Vaaditaan myös viiden varman lukitustesti, jolla varmistetaan kunkin lukituspisteen normaali toiminta. Simuloi oikosulkuja ja ylikuormituksia integroidulla suojalaitteella varmistaaksesi suojaustoimenpiteiden tarkkuuden.

Jos käytössä on toissijainen järjestelmä, tarkista RS485:n tai muiden tietoliikenneliitäntöjen normaali toiminta.

Suorita lopuksi useita käynnistystestejä kuormittamattomissa olosuhteissa ja säädä käynnistysparametrit optimaalisiin asetuksiin.
