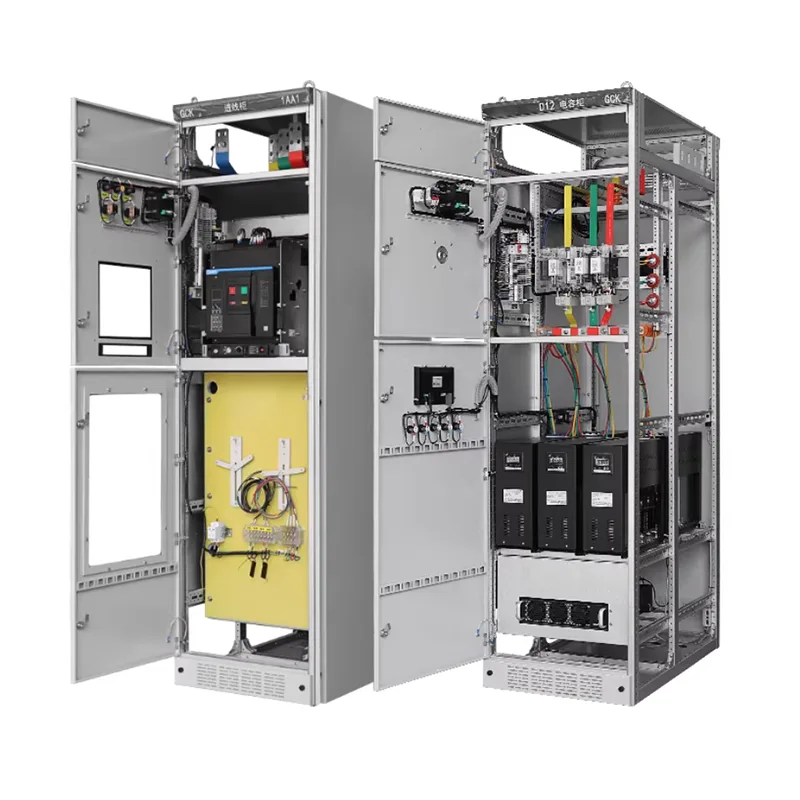

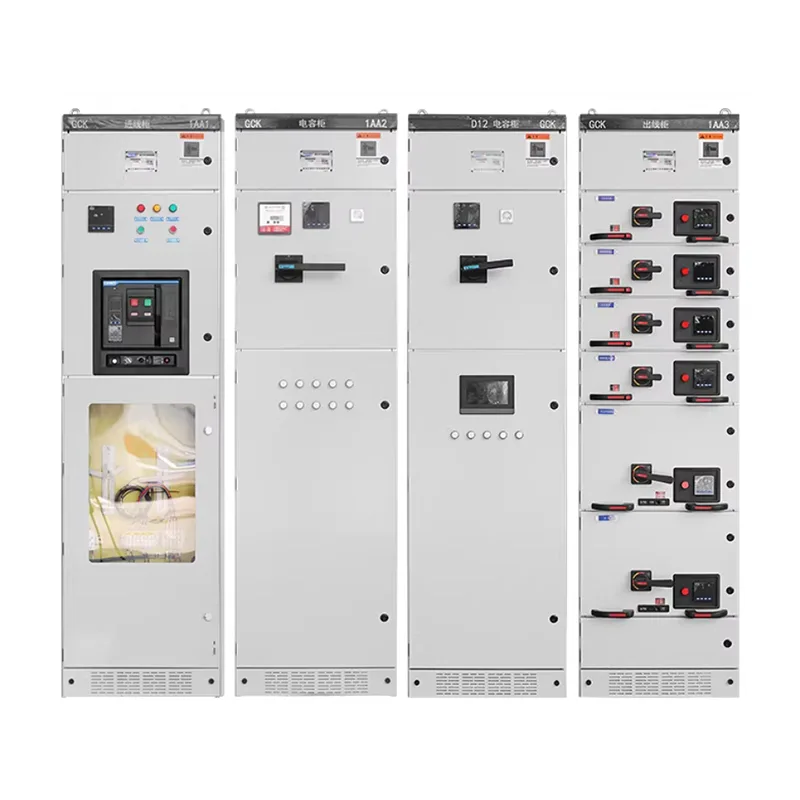

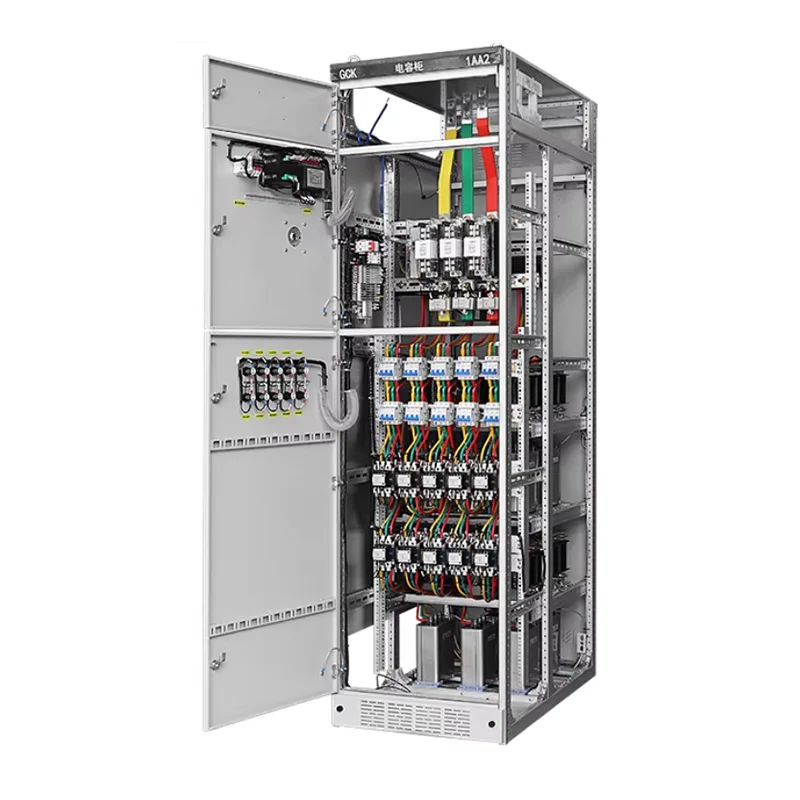

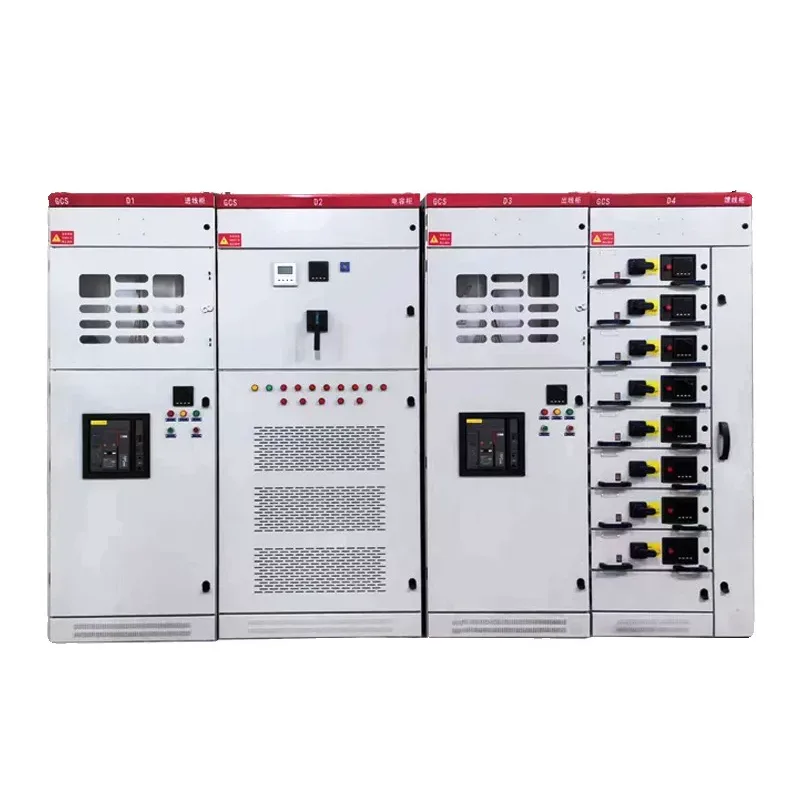

GCS-pienjännitteinen ulosvedettävä kytkinlaite

GCS-pienjännitekojeistossa on yksinkertaistettu rakenne, hyvä komponenttien yhteensopivuus ja se on 20–35 % halvempi kuin MNS, joten se soveltuu budjettiherkille projekteille. Jos olet kiinnostunut valitsemaan tämän tuotteen ja aloittamaan projektisuunnitelman kehittämisen, ota rohkeasti yhteyttä Shangmingiin, luotettavaan toimittajaan Yueqingista, Wenzhousta, Kiinasta.

Tuotteen ominaisuudet

GCS-pienjännitteisessä irrotettavassa kojeistossa yhdistyvät MNS:n korkea luotettavuus ja GGD:n helppokäyttöisyys, mikä tekee siitä ihanteellisen pienjännitteisille sähkönjakelujärjestelmille, joissa on useita piirejä, usein huollettu ja keskittynyt kokonaiskustannusten hallintaan.

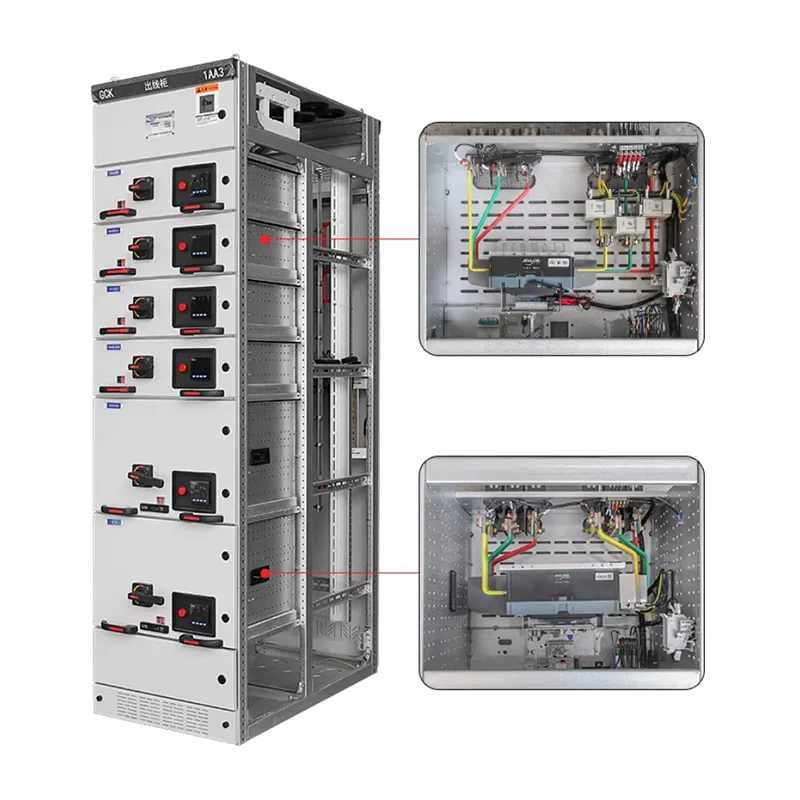

1. Modulaarinen ulosvedettävä rakenne

GCS-toiminnallisissa yksiköissä on vakiona laatikkotyyppinen rakenne, mikä mahdollistaa nopean asettamisen ja poistamisen. Yhden piirin vian tai huollon sattuessa yksikkö voidaan irrottaa itsenäisesti vaikuttamatta muiden piirien toimintaan, mikä vähentää sähkökatkosaikaa ja ylläpitokustannuksia.

Kojeiston modulaarinen rakenne tarjoaa vahvan monipuolisuuden, mikä helpottaa tulevaa laajentamista tai vaihtamista.

2. Korkea turvallisuustaso

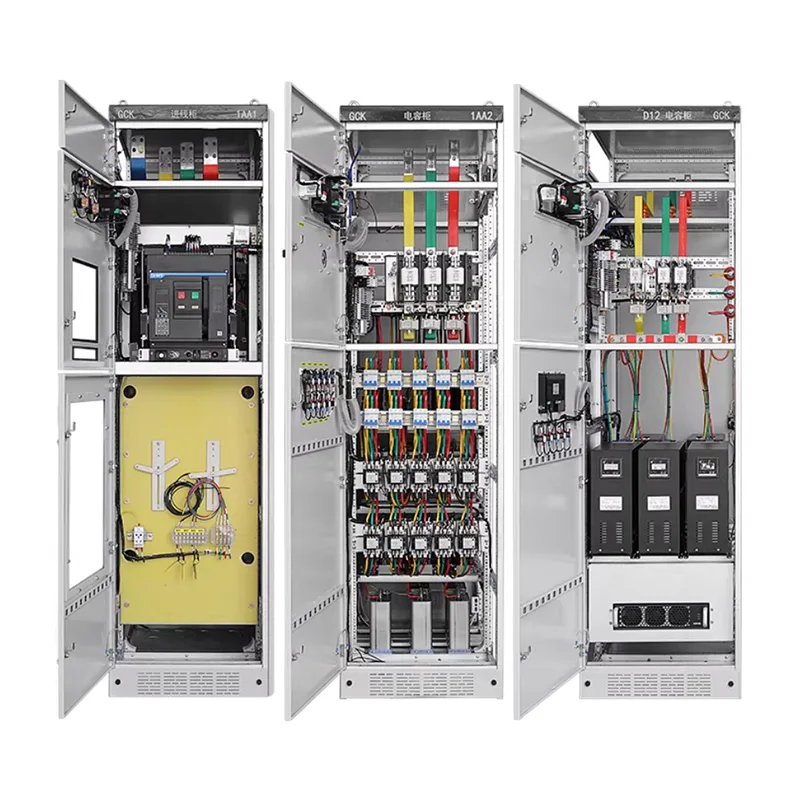

GCS-kaappi on sisäisesti jaettu: virtakiskoosastoon, toiminnalliseen yksikköosastoon ja kaapeliosastoon. Nämä toiminnalliset alueet on eristetty tehokkaasti vikojen leviämisen estämiseksi.

Tuemme vaihtoehtoja korkeampiin suojaustasoihin, joita voidaan räätälöidä todellisten käyttöolosuhteiden mukaan.

Turvaominaisuudet lisäävät käyttöturvallisuutta ja vakautta täyttäen teollisuuden ja julkisten töiden tehovaatimukset.

3. Kätevä huolto ja käyttö

Laatikossa on testi-, työ- ja irrotusasennot, jotka mahdollistavat tarkastuksen ja vaihdon myös virrankatkaisussa tai osittain jännitteellisessä tilassa. Johdotukset ja käyttötila on rationaalisesti suunniteltu, joten se on käyttäjäystävällinen huoltohenkilöstölle ja soveltuu usein huoltoa vaativiin järjestelmiin, kuten MCC-skenaarioihin.

4. Laaja sovellettavuus

GCS-kaappia voidaan käyttää jakelukaappina, syöttökaappina, moottorinohjauskeskuksena (MCC) jne., joka tukee erilaisia ​​sähkökomponenttien yhdistelmiä ja mukautuu erilaisiin kapasiteetti- ja piirimäärävaatimuksiin. Yksi järjestelmä voi kattaa useita sovellustarpeita.

5. Korkea kustannustehokkuus

Verrattuna MNS ulosvedettäviin kaappeihin, GCS:llä on yksinkertaisempi rakenne ja paremmin hallittavissa olevat kustannukset.

Kiinteisiin kytkinlaitteisiin verrattuna se tarjoaa merkittäviä etuja turvallisuuden ja huollettavuuden suhteen, mikä tekee siitä erityisen sopivan keskikokoisiin ja suuriin projekteihin tai budjettiherkkään projekteihin, jolloin saavutetaan tasapaino suorituskyvyn ja kustannusten välillä.

Kuinka ylläpitää GCS-matalajännitekojeistoa?

Sen käyttöiän pidentämiseksi, toimintahäiriöiden estämiseksi ja jatkuvan virransyötön varmistamiseksi asianmukainen huolto on ratkaisevan tärkeää. Shangming tarjoaa kattavan dokumentaation ja ehdotuksia.

I. Päivittäinen tarkastus

1. Toimintailmaisimen tarkistus: Laatikon paneelin merkkivalot eivät saa vilkkua epänormaalisti; ampeerivirran tulee olla tasapainossa.

2. Lämpötilan nousun tarkistus: Käytä kädessä pidettävää infrapunalämpömittaria päävirtakiskon liittimen, laatikon ensiöliittimien ja katkaisijan tulo-/lähtöliittimien lämpötilan nousun mittaamiseen. ≤40K (≤80℃ ympäristön lämpötilassa +40℃).

3. Epänormaalin hajun/äänen tarkistus: Tarkista palaneen hajun, purkausäänien tai surinaa.

4. Oven tiiviste ja puhdistustarkastus: Ovatko kaapin oven tiivisteet vanhentuneet? Onko pölyä kerääntynyt sisälle?

5. Laatikon asennon tarkistus: Ovatko kaikki laatikot kytkettyinä? Ovatko ne löysät?

II. Säännöllinen huolto

Vaihe 1: Valmistele virrankatkaisu. Varmista, että ylävirran virtalähde on katkaistu, ja testaa jännite.

Vaihe 2: Siirrä huoltoa vaativa laatikko auki-asentoon ja vedä se kokonaan ulos. Huomaa, että pääpistokkeet irrotetaan automaattisesti; toissijaiset pistokkeet voidaan poistaa manuaalisesti.

Vaihe 3: Laatikon huolto. Eri komponentit vaativat erilaisia ​​huoltotoimenpiteitä, kuten puhdistusta ja testausta.

Vaihe 4: Kaapin sisäinen huolto

Päävirtakisko: Tarkista löystyneet pultit.

Pystysuuntainen haarakisko: Puhdista kertynyt pöly ja tarkista, onko eristysvaipat vaurioituneet.

Kaapelilokero: Järjestä kaapelit ja tarkista, ettei kaapelien päissä ole ylikuumenemista tai värimuutoksia.

Maadoitusjärjestelmä: Mittaa maadoitusresistanssi PE-kiskon ja kaapin välillä (pitäisi olla ≤0,1Ω).

Vaihe 5: Toimintatesti

Työnnä laatikko takaisin liitäntäasentoon. Testaa virran kytkemisen jälkeen ohjauspiiri testiasennossa. Suorita kuormittamaton testi 10 minuutin ajan varmistaaksesi, ettei poikkeavuuksia ole.

Tärkeimmät huoltotoimenpiteet

1. Älä koskaan kytke tai irrota ensiömoduuleja, kun niihin on kytketty virta.

Ensisijaiset moduulit kuljettavat suurta virtaa päävirtapiirissä, ja niitä saa käyttää vasta, kun laatikko on auki ja järjestelmän virta on katkaistu.

Muuten se voi aiheuttaa sähkökaaren, joka voi johtaa henkilövahinkoon tai laitevaurioihin.

2. Älä sekoita erikokoisia laatikoita.

GCS-laatikot on suunniteltu 1/2-, 1-, 2- ja 3-yksikkökokoisina, ja niiden korkeudet vastaavat tarkasti ensisijaisen moduulin asentoa.

Väärä asennus johtaa moduulin kohdistusvirheeseen, huonoon kosketukseen ja ylikuumenemiseen.

3. Tarkista säännöllisesti viiden varteenotettava lukitus.

Testi: Voidaanko laatikko vetää ulos katkaisijan ollessa kiinni? Ei pitäisi.

Jos lukitus ei toimi, lopeta käyttö välittömästi ja korjaa se väärinkäytön estämiseksi.

4. Tehosta kondensaatiota estäviä toimenpiteitä kosteissa ympäristöissä.

Jos projektisi sijaitsee sadekaudella tai vesilaitoksessa, tarkista lämmittimen toiminta kuukausittain.

Ratkaisua vahvistaessasi voit asentaa älykkään kondensaatiosäätimen automaattista käynnistystä ja pysäytystä varten.

FAQ

K: Miten valitsen kiinteän tyypin (GGD) tai ulos vedettävän tyypin (GCS/MNS) välillä, kun räätälöin kojeistokaappia?

V: GGD sopii, kun: Rajoitettu budjetti, yksi kuorma, sähkökatkoshuolto tai ankara ympäristö; kiinteä johdotus on näissä tapauksissa luotettavampi.

GCS/MNS soveltuu, kun: Ydintuotantolinjoilla on merkittäviä sähkökatkoksia, lukuisia piirejä, joissa on rajoitetusti tilaa, ne vaativat nopeaa linjahuoltoa ja etusijalle asetetaan korkea automaatio ja älykkyys.

K: Miten korkeus vaikuttaa kytkinlaitteiden räätälöintiin?

V: Yli 1000 metrin korkeudessa ohut ilma vähentää lämmönpoistoa ja eristyskykyä.

Sinun on ilmoitettava meille räätälöinnin aikana, jos tarvitset lisättyjä ilmaväliä, korkealaatuisempia eristeitä tai vähennystä valinnan aikana.

K: Miksi GCS-pienjännitekojeiston laatikoita on joskus vaikea vetää ulos tai laittaa sisään?

V: Ohjauskiskon muodonmuutos: Tämä voi johtua epätasaisesta pohjasta asennuksen aikana, mikä aiheuttaa kaapin vääristymiä.

Lukitus: Tarkista, että katkaisija on täysin auki-asennossa. Turvallisuussyistä mekaaninen lukitus lukitsee laatikon, kun katkaisija on kytkettynä.

Voiteluvika: Pitkäaikainen huollon puute voi aiheuttaa mekaanisen mekanismin jäykistymisen. Älä työnnä tai vedä laatikkoa väkisin; poista kaikki vieraat esineet ja levitä sopiva määrä voiteluainetta.
