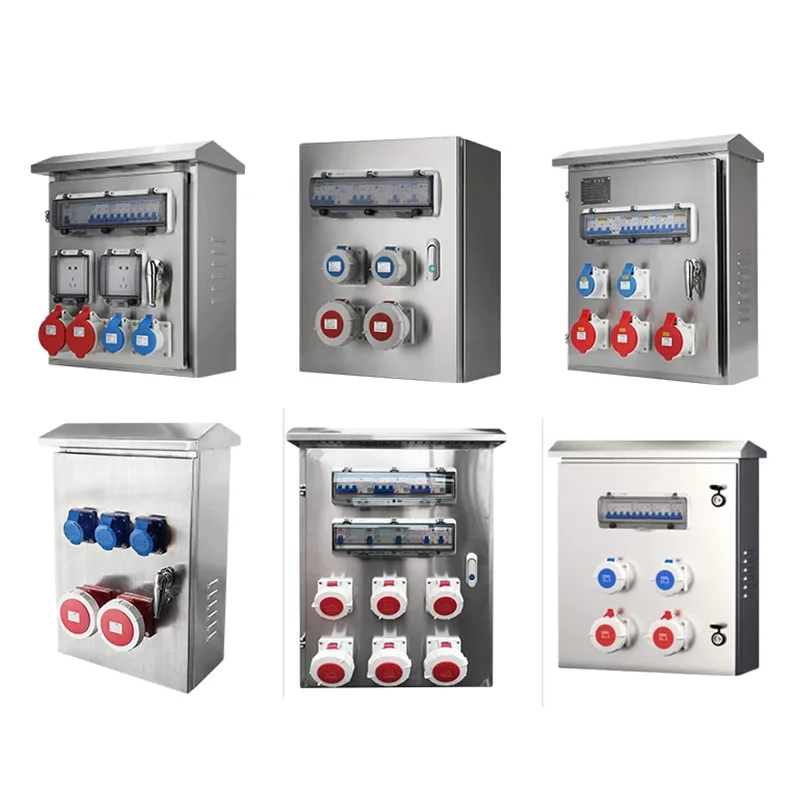

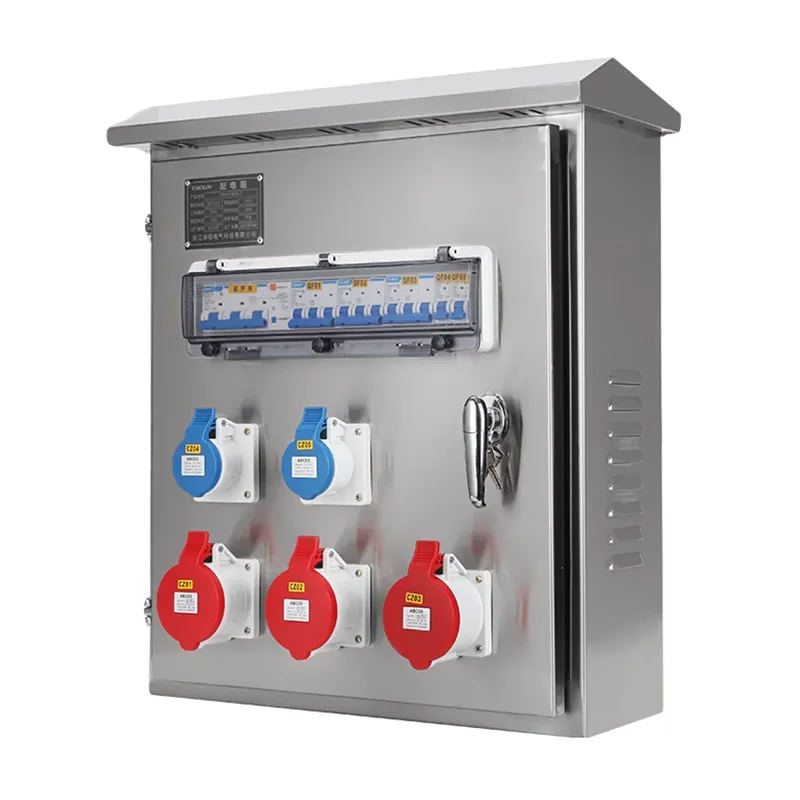

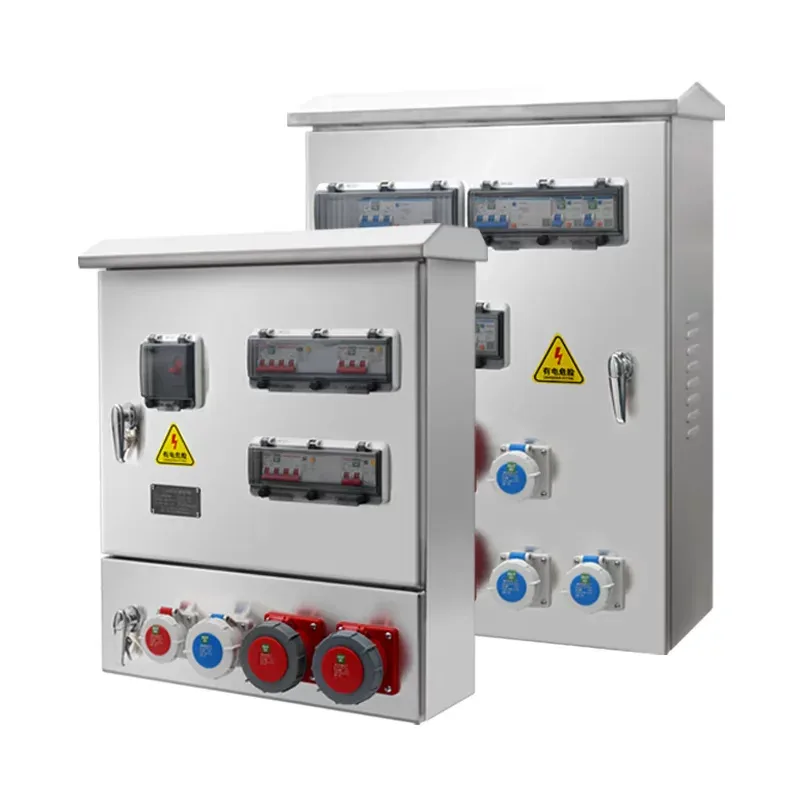

Industrial Socket Huoltovirranjakolaatikko

Industrial Socket Maintenance Power Distribution Boxit ovat erittäin turvallisia, modulaarisia, plug and play -virranjakeluyksiköitä. Huoltohenkilöstö voi ottaa sähköä turvallisesti yksinkertaisesti asettamalla työkaluja avaamatta pääjakokaappia tai johtoja. Shangming ammattimaisena tehtaana suunnittelee ja valmistaa sinulle luotettavia ratkaisuja ja tukee kokonaisvaltaista räätälöintiä.

Miksi erillinen huoltojakelulaatikko tarvitaan?

Plug and Play: Teollisuuden pistorasiahuoltovirtalähdelaatikon avulla huoltohenkilöstö voi kytkeä suoraan sähköverkkoon tavallisten teollisuuspistokkeiden kautta ilman johtojen purkamista, mikä parantaa ylläpidon tehokkuutta.

Turvaeristys: Tämä tuote on suunniteltu erityisesti huoltotehtäviin, jolloin vältetään väliaikaisen johdotuksen aiheuttama häiriö päätuotantolinjan virtalähdejärjestelmään.

Standardoitu hallinta: Yhtenäiset pistorasialiitännät estävät vaihevirheitä tai oikosulkuja, jotka johtuvat sotkuisesta johdosta.

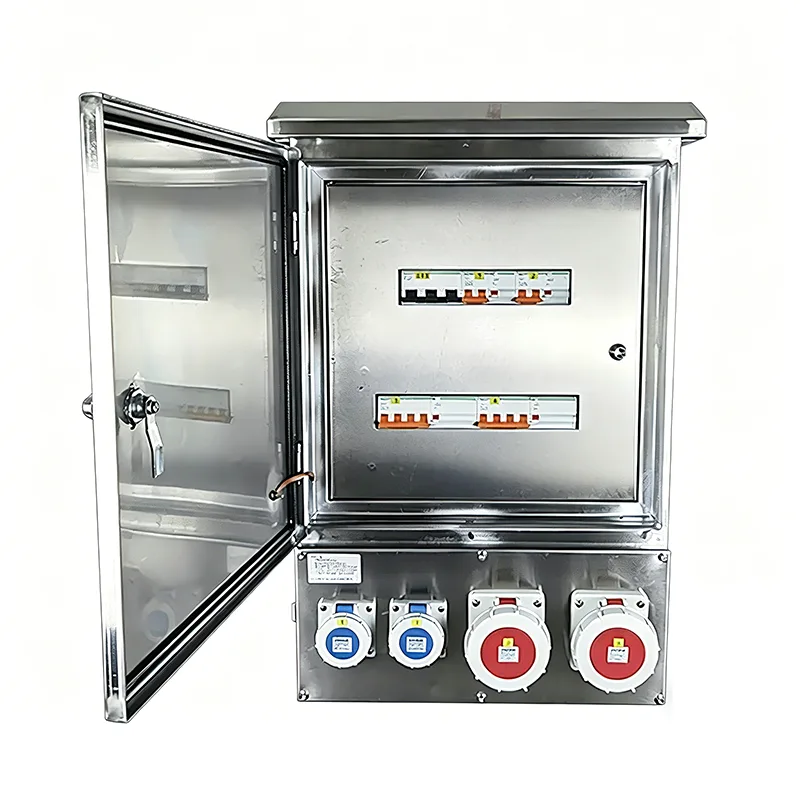

Selkeä katseluikkunan rakenne: Laatikossa on läpinäkyvä käyttöikkuna, jonka avulla huoltohenkilöstö voi tarkkailla katkaisijan tilaa tai suorittaa nollaustoiminnot kantta avaamatta.

Rakenne ja toiminnallinen kokoonpano

1. Syöttötapa

Kiinteä asennustyyppi: Virta otetaan ylävirran MCC-kaapista tai virtakiskosta, kaapeliliitännät

Mobiilityyppi: Varustettu teollisuuspistokkeilla, voidaan liittää tilapäisiin tehokärryihin tai generaattoreihin

2. Lähtöasetukset

Monikanavainen teollisuuspistorasiayhdistelmä, mukaan lukien:

Kolmivaiheinen pistorasia: 32A/63A punainen CEE

Yksivaiheinen pistorasia: 16A/32A sininen tai keltainen CEE

Erikoisjännite: 110V turvaeristyspistoke

Riippumaton suoja jokaiselle piirille: Pienoiskatkaisija + valinnainen vikavirtasuoja (RCD)

Selkeästi merkitty piirin tarkoitus, jännite ja virta

3. Turvallisuus- ja suojasuunnittelu

Suojausluokitus: IP54 tai IP65

Oven lukitus (valinnainen): Katkaisee automaattisesti lähtötehon, kun ovi avataan jännitteen estämiseksi

Hätäpysäytyspainike: Kaikkien lähtöjen katkaisu yhdellä painikkeella

Maadoituksen jatkuvuus: Kaikki PE-pistorasian liittimet on kytketty luotettavasti päämaadoituskiskoon

4. Kotelon materiaali

Sisätiloissa: jauhemaalattu kylmävalssattu teräs (IP54);

Ulkoympäristö: 304 ruostumaton teräs (IP65+);

Tuotteiden vertailu

Sovellusskenaariot

1. Valmistuspajalaitteiden huolto: Teollisuuden pistorasiahuoltovoimanjakelulaatikot soveltuvat asennettavaksi lähelle CNC-työstökoneita, ruiskuvalukoneita ja robottityöasemia. Huollon aikana tehoavaimet, oskilloskoopit ja tilapäinen valaistus voidaan kytkeä suoraan verkkovirtaan keskeyttämättä päävirtalähdettä.

2. Energia- ja voimalaitosten ylläpito: Yleisiä sovelluksia ovat voimalaitosten turbiinialustat ja sähköasemien releen suojahuoneet, jotka tarjoavat virtaa releen suojauksen testaajille, infrapunalämpökameralle ja väliaikaisille tuulettimille.

3. Rail Transit Depot: Huoltovirtalaatikoita voidaan käyttää metro- ja suurnopeusjunaverkon huoltoraiteiden lähellä, mikä tarjoaa vakiovirtaliitännät junien ilmastoinnin testaamiseen, akun lataamiseen ja alavaunun valaistukseen.

4. Petrokemian- ja kaivosteollisuus: Soveltuu räjähdyssuojattujen alueiden ulkopuolella oleville huoltoalueille, joissa käytetään 110 V:n turvajännitepistorasioita sähköiskun riskin vähentämiseksi kosteissa ympäristöissä.

5. Laivanrakennus ja offshore-alustat: Tätä tuotetta voidaan käyttää konehuoneessa tai kannen huoltopisteissä. Ruostumattomasta teräksestä valmistettu IP66-kotelo on suojattava suolaruiskukorroosiolta.

Käyttöä koskevat varotoimet

Yhteensopivuuden tarkistus: Varmista ennen laitteen liittämistä, että laitteen pistokkeen virta ja jännite vastaavat pistorasiaa. Tämä voidaan erottaa väristä: sininen edustaa 220V ja punainen edustaa 380V.

Älä kytke tai irrota pistotulppaa kuormitettuna: Jos kyseessä on suurivirtainen kuorma (yli 63 A), katkaise ensin teollisuuspistorasian huoltovirtalähteen virrankatkaisin ennen pistokkeen kytkemistä tai irrottamista.

Säännöllinen itsetarkastus: Huoltolaatikon vikavirtasuoja (RCD) tulee testata kuukausittain napsauttamalla Test-painiketta, jotta se voi katkaista virran välittömästi vian sattuessa.
