Korkeajännitekaapelin haaralaatikko

High Voltage Cable Branch Boxeja käytetään 6kV-35kV keskijännitejakeluverkoissa. Ne esivalmistetaan tehtaalla ja asennetaan paikan päällä korkeajännitteisten kaapeliliitosten pistokokoonpanon avulla, korvaamalla kaapelin kaivoja ja valmistamalla liitinpäitä paikan päällä. Shangming tämän tuotteen valmistajana voi muokata sitä projektin todellisten tarpeiden mukaan. Ota yhteyttä.

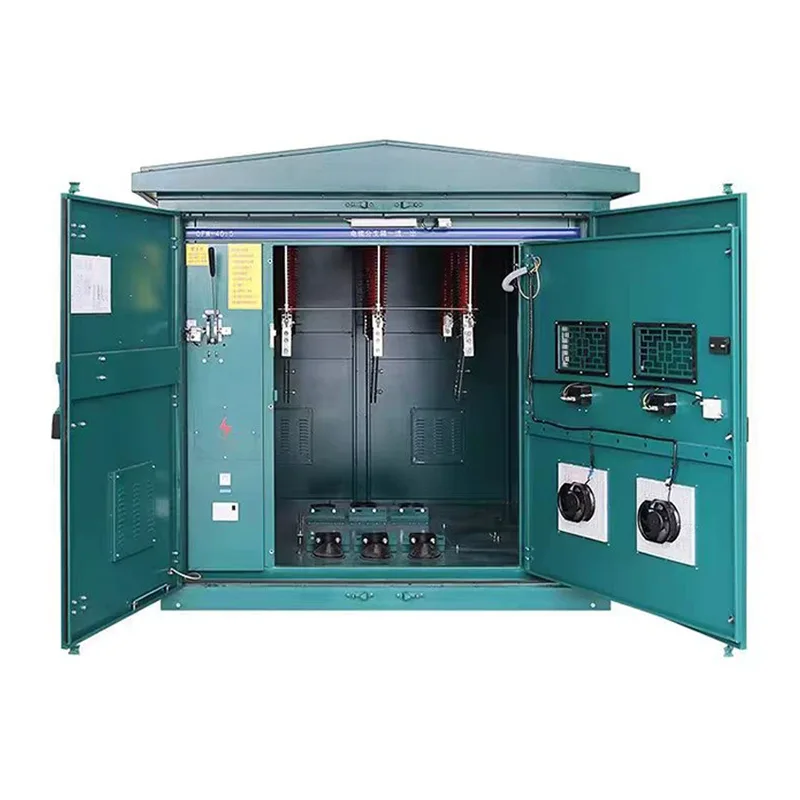

Rakenteellinen koostumus

Suurjännitekaapelin haaroittimet toimivat kaapelihaaroina, liitoksina ja suojakomponentteina suurjännitteisissä sähkönjakelujärjestelmissä. Vaikka se on ensisijaisesti liitoselementti, rakenneosiin voidaan tarvittaessa lisätä suojalaitteita.

1. Kotelo: Kotelo on peruskomponentti. Käytämme lujaa metallia, kuten kylmävalssattua terästä tai ruostumatonta terästä, jotka tarjoavat vedenpitäviä, pölytiiviitä, korroosionkestäviä ja säänkestäviä ominaisuuksia, jotka sopivat sisä- tai ulkokäyttöön korkeajänniteympäristöihin.

2. Pääkaapelin liitäntäpääte: Tätä osaa käytetään suurikokoisille suurjännitekaapeleille, jotka tukevat alumiini- tai kuparijohtimia, mikä varmistaa luotettavan kosketuksen ja pienen impedanssin.

3. Haaroitusliittimet: Yksi-in-multiple-out-rakenne, joka on sisäisesti eristetty korkean eristyksen, lämmönkestävän materiaalin avulla sähköeristyksen ja haarojen välisten turvaetäisyyksien varmistamiseksi.

4. Eristys- ja suojajärjestelmä: Varustettu suurjänniteholkeilla ja eristyskuorilla oikosulkujen, ylilyöntien tai sähköiskuonnettomuuksien estämiseksi.

5. Suojalaitteet: Valinnainen projektin vaatimusten mukaan, mukaan lukien suurjännitesulakkeet, kuormakytkimet, salamanisku ja ylivirtasuoja. Haarapiireille on mahdollista suojata itsenäinen suoja, kun taas päälinja ylläpitää jatkuvaa virransyöttöä.

Tuotteen ominaisuudet

1. Korkeajänniteturvallisuus ja eristys

High Voltage Cable Branch Box käyttää korkeajännitteistä metallikoteloa, jossa on eristävä kansi ja joka tukee 1kV ~ 35kV ja yli suurjännitekaapelin haaroitusta. Korkeajännitteiset haarat on täysin eristetty päärungosta, mikä estää ylilyöntejä, oikosulkuja tai sähköiskuja, mikä täyttää IEC/GB-suurjännitteisen sähkönjakelun turvallisuusstandardit.

2. Multi-Circuit Branching Function

Tämä tuote tukee kaapelihaaroitusta yksi useaan pistorasiaan, mikä mahdollistaa joustavan konfiguroinnin tarpeen mukaan. Sisäinen kisko- tai johdinrakenne jakaa virran tasaisesti, ja eri haaravirtakapasiteetit voidaan räätälöidä kuormitusvaatimusten mukaan, mikä yksinkertaistaa suurjännitekaapelin johdotusta ja vähentää rakentamisen monimutkaisuutta.

3. Korkea suojausluokitus

Shangming voi räätälöidä ulkokäyttöön tarkoitettuja haaralaatikoita IP54/IP65-suojausluokituksilla todellisten ympäristöolosuhteiden perusteella, jotka kestävät sadetta, pölyä, ultraviolettisäteilyä ja syövyttäviä ympäristöjä, ja ovat mukautettavissa pitkäaikaiseen käyttöön korkeissa, matalissa lämpötiloissa ja kosteissa ympäristöissä.

4. Modulaarinen rakenne

Haaroituslaatikoillamme on kompakti rakenne, selkeä johdotus ja lyhyt asennusaika paikan päällä, mikä säästää aikaa perinteisiin kaapelikaivoihin verrattuna. Asennusvaihtoehtoja ovat seinäkiinnitys, lattiaasennus tai kannattimeen kiinnitys. Huolto ja laajennus ovat yksinkertaisia, mikä parantaa toiminnan tehokkuutta.

5. Pitkä käyttöikä ja alhaiset huoltokustannukset

Koska valitsimme erittäin sään- ja korroosionkestävät materiaalit, tuotteen käyttöikä pitenee tehokkaasti. Tiivistetty rakenne estää pölyn, kosteuden ja tuholaisten pääsyn sisään, mikä vähentää päivittäistä huoltoa ja alhaiset käyttökustannukset.

Korkea- ja pienjännitekaapelin jakolaatikoiden vertailu

FAQ

K: Jos kotelon pinnalla oleva jännitteen merkkivalo ei pala, voinko kertoa, onko virta katkennut?

V: Ei todellakaan. Jännitteen osoitin on vain lisäviite. Ei-syty merkkivalo voi johtua vaurioituneesta merkkivalosta, viallisesta anturista tai palaneesta sulakkeesta. Ennen kaikkia toimenpiteitä paikan päällä tehtävään testaukseen on käytettävä sopivan jännitteen omaavaa suurjännitetesteriä.

K: Mitä minun tulee tehdä, jos kuulen kotelosta sihisevän äänen tarkastuksen aikana?

V: Pyydä välittömästi sähkökatkos tarkastusta varten. Suhina on yleensä merkki osittaisesta purkauksesta, mikä viittaa siihen, että sisäinen eriste on saattanut haljeta tai syntyä purkausreitti väärän asennuksen vuoksi. Jos siihen ei puututa nopeasti, tämä voi nopeasti kärjistyä vaiheiden väliseksi oikosulkuksi tai jopa aiheuttaa kotelon räjähtämisen.

K: Kuinka valitsen SF6-eristeen ja kiinteän eristeen välillä?

V: SF6-eristys: Erittäin kehittynyt tekniikka, jolla on vahvat valokaaren sammutusominaisuudet, mutta sisältää kasvihuonekaasupäästöjä ja vaatii säännöllistä painemittarin seurantaa.

Kiinteä eristys: Kaasuton suoja, ympäristöystävällisempi, sopii alueille, joilla on erittäin korkeat ympäristövaatimukset tai korkeille alueille, estää sisäisiä ilmakuplia.
