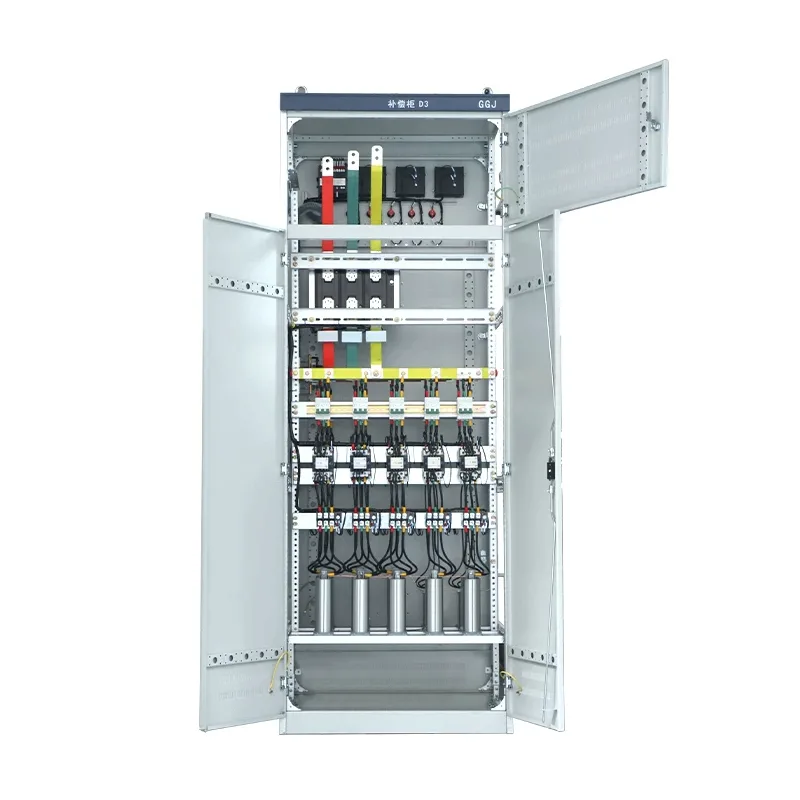

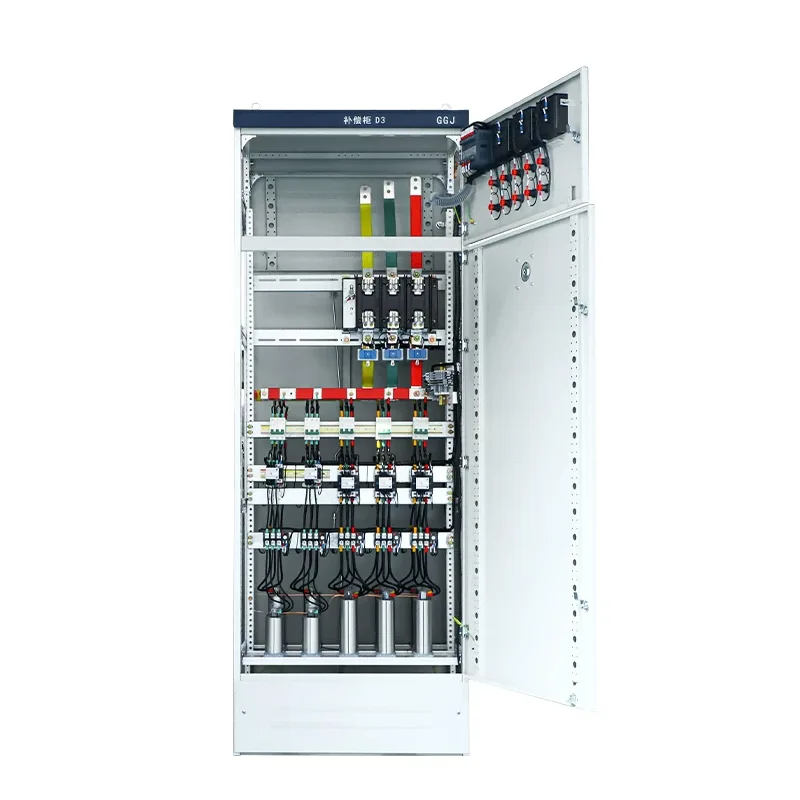

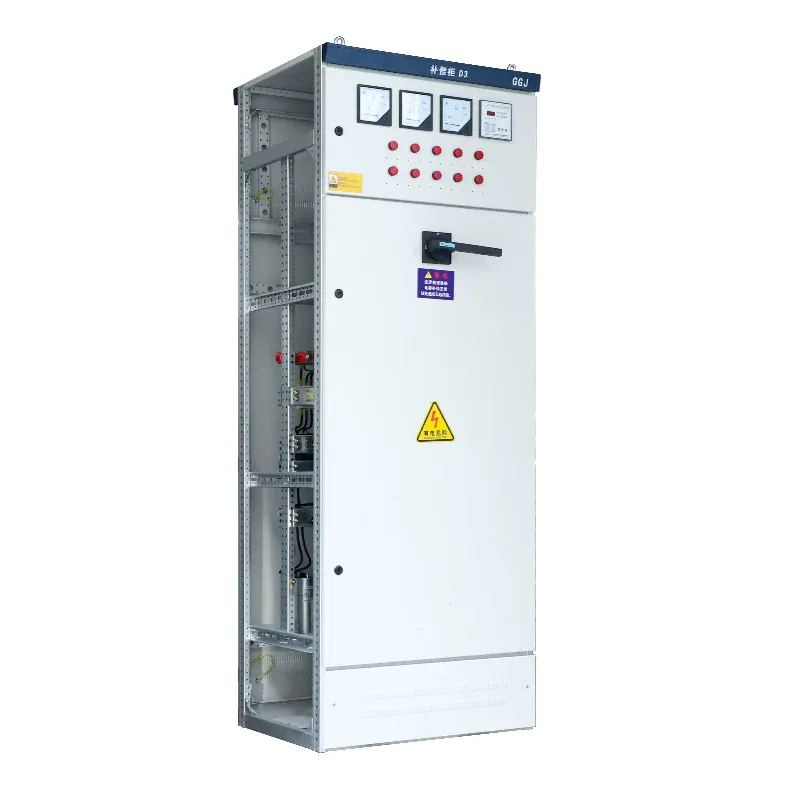

GGJ matalajännitteinen loistehon kompensointikaappi

GGJ Low Voltage Reactive Power Compensation Cabinet on yksi yleisimmistä malleista, joita Shangming voi tarjota. Tehtaana tarjoamme tuotteen suoraan sinulle kilpailukykyiseen hintaan. Tämä tuote voi parantaa tehokerrointa, säästää energiaa ja vähentää kulutusta sekä parantaa sähköverkon toiminnan laatua.

Toimintaperiaate

GGJ-pienjännitteisen loistehon kompensointikaapin ydintehtävänä on käyttää kondensaattorien tuottamaa johtavaa virtaa induktiivisten kuormien synnyttämän viivevirran kompensoimiseen tietyllä logiikalla ja askeleella.

1. Reaaliaikainen valvonta: Älykäs ohjain ottaa näytteitä järjestelmän jännitteestä, virrasta ja tehokertoimesta (cosφ);

2. Kysyntäarvio: Kun cosφ < asetettu arvo (tyypillisesti 0,92–0,95), kompensointi aloitetaan;

3. Automaattinen kytkentä: Kondensaattoriryhmät kytketään päälle ennalta asetettujen strategioiden mukaisesti (syklinen/koodattu/sumea ohjaus);

4. Zero-Crossing Switching (valinnainen): Tyristorikytkimiä (TSC) käytetään nollakäynnistysvirran kytkemiseen, mikä pidentää kondensaattorin käyttöikää.

Miksi GGJ-korvauskaappeja tarvitaan?

Useimmat teollisuuskuormat, kuten moottorit, muuntajat ja hitsauskoneet, ovat induktiivisia kuormia. Nämä laitteet kuluttavat paitsi pätötehoa myös huomattavan määrän loistehoa magneettikentän muodostamiseen.

Ilman kompensaatiota tehokerroin laskee (alle 0,9), mikä johtaa suuriin jännitevaihteluihin sähköverkossa, hukkaan muuntajakapasiteettia ja jopa sakkoja sähköyhtiöltä.

GGJ-pienjännitteisen loistehokompensointikaapin asennuksen jälkeen kondensaattoreita kytkemällä syntyy induktiivisen kuorman vaatima loisvirta, mikä parantaa pääjohdon tehokerrointa (yleensä asetettu välillä 0,92 - 0,98).

Ydinkomponentit

Shangmingin GGJ-pienjännitteinen loistehon kompensointikaappi ei ole yksinkertainen kojeisto. Se integroi seuraavat komponentit tarkasti varmistaen luotettavan laadun ja vakaan suorituskyvyn tiukkojen prosessiemme ja testausmenettelyjemme avulla.

● Automaattinen loistehosäädin: Vastaa sähköverkon tehokertoimen reaaliaikaisesta seurannasta. Kun se laskee asetetun arvon alapuolelle, se antaa automaattisesti komennon kondensaattoreiden kytkemiseksi.

● Pienjännitteinen itsekorjautuva kondensaattori: Ydinenergian varastointikomponentti, joka tuottaa kehittyneen loisvirran.

● Kytkentäkytkimet: Sisältää erilliset kondensaattorikontaktorit ja komposiittikytkimet. Ensimmäinen on mekaaninen kytkin, jossa on käynnistysvirran vaimennuslaitteet, kun taas jälkimmäinen saavuttaa nollakytkentäkytkennän, joka eliminoi kipinöitä ja kytkentävirtaa, ja sopii toistuviin kytkentäsovelluksiin.

● Sarjareaktori: Käytetään vaimentamaan yliaaltoja ja rajoittamaan syöttövirtaa kondensaattorikytkennän aikana, mikä suojaa kondensaattoreita palamiselta.

● Sulake: Suojaa oikosululta.

Keskeiset edut

1. Energiansäästö ja kustannusten alentaminen: GGJ-pienjännitteinen loistehokompensointikaappi parantaa tehokerrointa välttäen seuraamuksia tehotoimiston tehonsäätömaksuista. Tämä on yleinen ongelma, jonka kohtaamme työskennellessämme kotimaisten kiinalaisten asiakkaiden kanssa, ja se on heidän tarpeitaan vastaava muotoilu. Se vähentää verkkovirta- ja kuparihäviöitä (I²R) ja säästää 5–15 % sähkölaskuissa.

2. Parempi virranlaatu: Kompensointikaappi stabiloi väylän jännitettä, estää moottorin käynnistyksen ja sammutuksen aiheuttamat jännitehäviöt, vapauttaa muuntajan kapasiteettia ja viivästyttää kapasiteetin laajennusinvestointeja.

3. Automatisoitu toiminta: Käytämme edistynyttä suunnittelua, mikä varmistaa vakaan suorituskyvyn. Laite voi kytkeytyä automaattisesti päälle ja pois päältä 24/7 ilman manuaalista puuttumista. Se voi itse diagnosoida yleisiä vikoja, kuten kondensaattorivian ja ylilämpötilahälytyksiä. Teknistä tukea on saatavilla Shangmingilta milloin tahansa.

4. Korkea turvallisuus: Kondensaattorit käyttävät kuivatyyppistä itsekorjautuvaa tekniikkaa, joka eristää automaattisesti viat ja estää räjähdyksiä. Reaktori vaimentaa resonanssia ja estää kompensaatiosta muodostumasta katastrofaalista.

GGJ-vertailu muihin kompensointimenetelmiin

GGJ on kustannustehokkuuden kuningas, joka tarjoaa edullisimman loistehokompensoinnin harmonisohjatuissa vakaan tilan järjestelmissä.

Yleisiä vikoja ja vianmääritysehdotuksia
