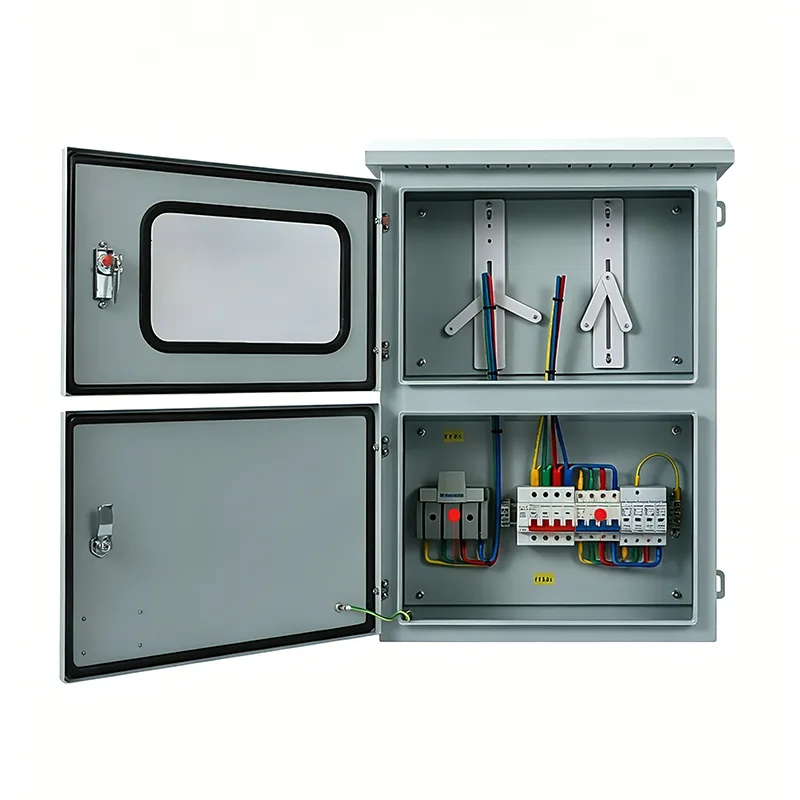

Ulkona käytettävä aurinkosähkö verkkoon kytketty kytkentärasia

Aurinkosähköjärjestelmän DC-puolen ja invertterin välissä käytetään ulkokäyttöisiä aurinkosähköverkkoon kytkettyjä kytkentärasia. Jos haluat muokata tätä tuotetta kilpailukykyiseen hintaan, voit valita Shangmingin, ja meistä tulee luotettu toimittajasi.

Ydintoiminnot

Ulkona oleva aurinkosähköverkkoon kytketty kytkentärasia yhdistää suojauksen, eristyksen ja valvonnan. Tuemme räätälöityjä piirinumeroita, merkkikomponentteja ja älykkäitä toimintoja. Ota meihin yhteyttä saadaksesi erityisiä konfigurointiratkaisuja ja tarjouksia.

1. Merkkijonojen väylä ja virranjako

PV voimalaitokset koostuvat useista aurinkopaneeleista, jotka on kytketty sarjaan. Verkkoon kytketty kytkentärasia toimii suppenevana ja vaihtuvana suojamekanismina.

Konvergoiva toiminto: Se kerää tasavirtatehon useista sarjoista yhdelle väylälle invertteriin syötettäväksi, mikä yksinkertaistaa johdotusta ja säästää tasavirtakaapelikustannuksissa.

Vaihtovirtasuojaus: Jokainen tulo on varustettu erillisellä tasavirtasulakkeella. Kun oikosulku tapahtuu yhdessä merkkijonossa, vika rajoittuu kyseiseen haaraan vaikuttamatta muiden merkkijonojen normaaliin tehontuotantoon.

2. Salama- ja ylijännitesuoja

Koska aurinkopaneelit asennetaan avoimille kattoille tai maahan, ne ovat erittäin herkkiä salamaniskuille. Kytkentärasiaan integroitu ylijännitesuoja tunnistaa hetkellisesti korkeat jännitteet linjassa ja purkaa ylijännitteen maahan nanosekunnissa.

Se toimii ensimmäisenä puolustuslinjana ennen invertteriä ja estää salamaniskut, jotka voivat vahingoittaa invertterin elektronisia komponentteja.

3. Turvaeristys ja fyysinen katkaisu

Kotelo on varustettu suurjännitteisellä tasavirtakytkimellä tai katkaisijalla. Kun invertteri tai alavirran laitteet vaativat huoltoa, kytkentärasian manuaalinen irrottaminen varmistaa, että huoltopuoli on täysin jännitteetön, mikä suojaa henkilöstön turvallisuutta.

Shangmingin verkkoon kytketty kotelo on tehokas ja luotettava, mikä mahdollistaa turvallisen virrankatkoksen järjestelmän ollessa käynnissä, mikä estää vaarallisten valokaarien syntymisen, jotka voivat aiheuttaa tulipalon.

4. Käänteisen latauksen suojaus

Aamulla, illalla tai pilvisinä päivinä eri merkkijonojen lähtöjännitteet voivat vaihdella. Ilman suojausta korkeamman jännitteen kielet voivat ohjata virran takaisin kieleihin, joilla on pienempi jännite.

Saatavilla on valinnaisia ​​käänteislatausdiodeja, jotka varmistavat, että virta kulkee vain yksisuuntaisesti invertteriin, mikä estää paikallisen ylikuumenemisen tai jopa käänteisvirran aiheuttaman tulipalon.

5. Ympäristönsuojelu ja kunnonvalvonta

Koska tämä tuote on tarkoitus asentaa ulos, kotelolla on IP65/IP66-suojausluokka, joka estää sadeveden korroosion ja UV-ikääntymisen. Sisäiset tarkkuuskomponentit toimivat luotettavasti koko voimalaitoksen 25 vuoden käyttöiän ajan.

Valinnainen älykäs valvontatoiminto valvoo reaaliajassa kunkin merkkijonon virtaa, jännitettä ja sisäistä lämpötilaa ja hälyttää välittömästi, jos sähköntuotanto on epänormaalia.

Miksi aurinkosähköverkkoon kytkettyjen kytkentärasioiden on oltava vedenpitäviä ulkokäyttöön?

PV-järjestelmät asennetaan tyypillisesti katoille tai avokentälle, ja verkkoon kytkettyjen kytkentärasioiden on kestettävä seuraavat vakavat haasteet:

Äärimmäiset lämpötilavaihtelut: Kesälämpötilat voivat nousta yli 70 °C:seen, kun taas talvella lämpötilat voivat laskea -30 °C:seen.

UV-säteily: Pitkäaikainen ulkona altistuminen auringonvalolle edellyttää UV-stabiilisuutta; muuten ne ovat alttiita ikääntymiselle.

Kosteus ja kondensaatio: Niiden on oltava sateenpitäviä ja varustettava ilmausventtiilillä sisäisen kondenssiveden poistamiseksi ja sähkökomponenttien kosteuden estämiseksi.

Siksi normaalissa käytössä ja toistuvan huollon välttämiseksi käytön aikana, vakaan suorituskyvyn ja käyttöiän ylläpitämiseksi, ulkona oleva vedenpitävä rakenne on olennainen.

Sovellusskenaariot ja konfigurointisuositukset

Shangmingin ulkokäyttöisiä aurinkosähköverkkoon kytkettyjä kytkentärasioita voidaan käyttää koko aurinkosähköalan ketjussa asuinrakennusten katoilta suuriin maahan asennettuihin voimaloihin. Annamme kokoonpanosuosituksia yleisten skenaarioiden perusteella.

1. Asuntojen hajautetut aurinkosähköjärjestelmät

Tämäntyyppinen käyttö on hyvin yleistä, ja se asennetaan yleensä huviloiden katoille tai seinille maaseudulla. Se kerää kattoon useita aurinkosähköpaneeleja eri suunnasta ja tarjoaa perussuojauksen.

Kokoonpanosuositukset: Laatikon tulee olla siistin ulkonäkö ja pieni koko, 1-4 merkkijonotuloa ja erittäin herkkä palosuojavalvonta.

2. Teolliset ja kaupalliset kattovoimalaitokset

Tällöin verkkoon kytketty laatikko asennetaan tehdaspajojen, logistiikkavarastojen tai suurten kauppakeskusten tasakatoille. Keskikokoista sähköntuotantokapasiteettia varten se esiyhdistää kymmeniä aurinkosähköjonoja ennen kuin ne menevät merkkijonoinvertteriin.

Kokoonpanosuositukset: Laatikko tarvitsee korkean korroosionkestävyyden, 8-16 merkkijonotuloa ja sisältää yleensä älykkään tiedonsiirtomoduulin, joka helpottaa huoltohenkilöstön näkemistä valvontahuoneen kunkin haaran virrankulutuksessa.

3. Laajamittainen maahan asennetut voimalaitokset ja aurinko-aavikot

Aavikoihin, vuoristoon tai suuriin avoimiin tiloihin jaettuja keräilylaatikoita kutsutaan yhdistämislaatikoiksi. Ensisijaisina yhdistäjinä ne keräävät virran tuhansista aurinkopaneeleista ja välittävät sen keskitettyyn invertteriin.

Kokoonpanosuositus: IP66, omistettu 1500 V:n suurjännitejärjestelmille, varustettu anti-reverse-diodilla ja tarkoilla merkkijonovalvontatoiminnoilla sekä aktiiviset jäähdytys-/hengitysventtiilit.

4. Aurinkoenergia + rajat ylittävät sovellusskenaariot

Aurinkoautokatokset: Tarjoa virtaa sähköajoneuvojen latausasemille. Haaroitusrasia on asennettu autokatoksen pilareihin suojaamaan alavirran latausasemia aurinkopiikkeiltä.

Aurinkoenergian maatalouden ja kalastuksen täydentävät järjestelmät: Asennettu kiinnikkeisiin viljelymaan tai kalalammen yläpuolelle. Kosteudenkestävyydelle ja happo-/alkalikorroosionkestävyydelle on olemassa erityisiä vaatimuksia; ruostumatonta terästä suositellaan.

Miksi valita meidät?

Shangming on kotoisin Yueqingista, Wenzhousta, Kiinasta, alueelta, joka tunnetaan "Kiinan sähköpääkaupunkina". Hyödyntämällä Yueqingin sähköteollisuusklusterin hyvin kehittynyttä teollisuusketjua olemme luoneet tiukan ja tehokkaan tuotanto- ja laadunvalvontajärjestelmän. Tuotevalikoimamme kattaa yli 200 sarjaa ja 6000+ mallia, jotka ovat yleisten maailmanlaajuisten sähköstandardien mukaisia.

Valitsemalla älykkäät täydelliset laitteistomme integroivat IoT:n tunnistus- ja etävalvontatoiminnot, mikä mahdollistaa parametrien, kuten lämpötilan, kosteuden ja virran, reaaliaikaisen seurannan. Tämä varmistaa vakaan toiminnan ja turvallisen virransyötön.
