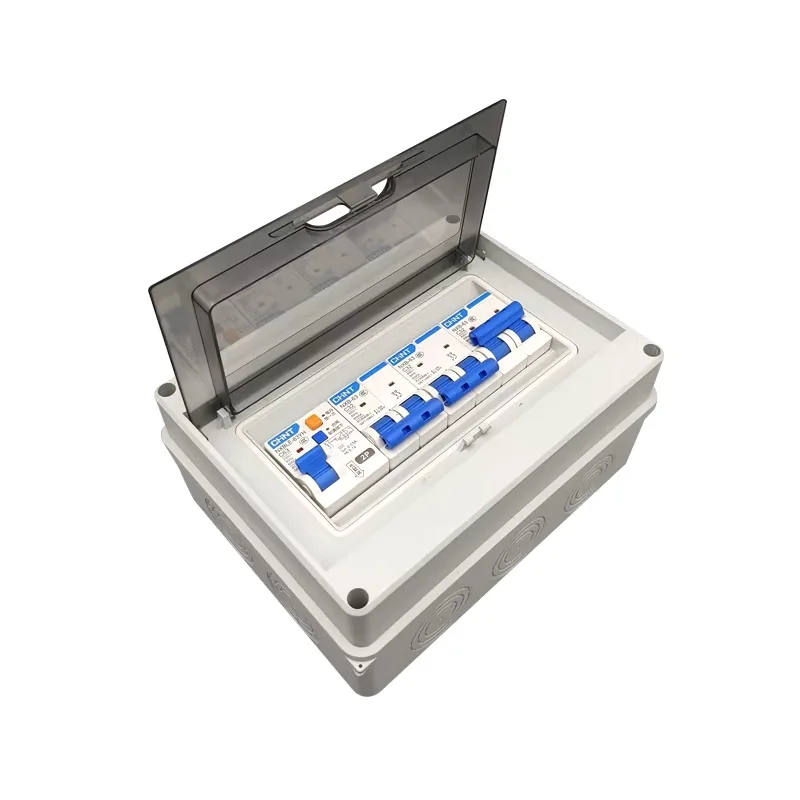

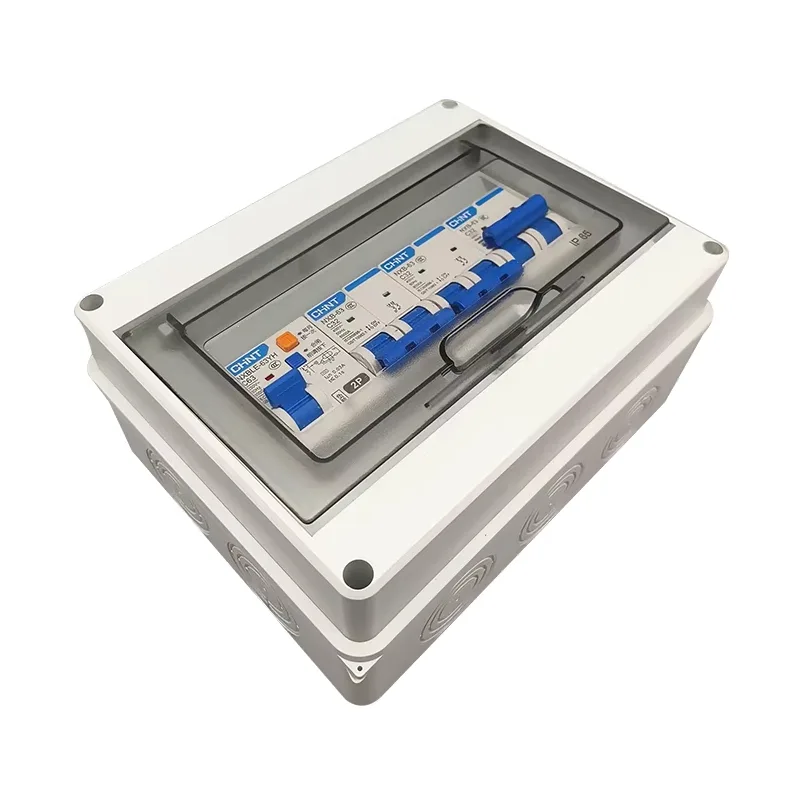

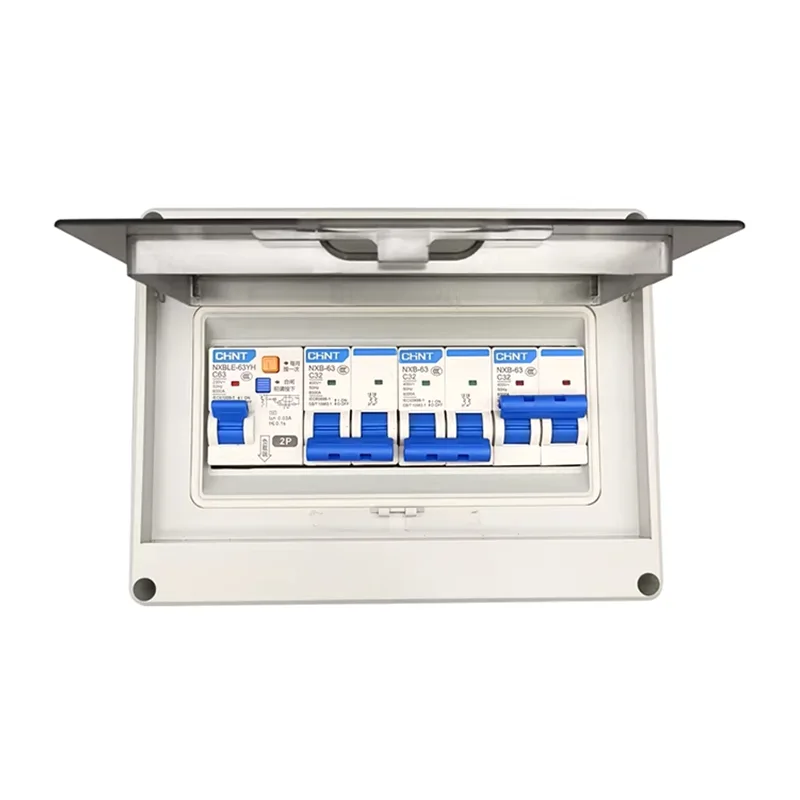

Ilmavirran katkaisijan jakolaatikko

Kun valitset kiinalaisen Shangmingin ilmakatkaisijan jakelulaatikon toimittajaksi, saat teknisen tuen ja kilpailukykyiset hinnat. Tämä jakelulaatikko tukee älykästä valvontaa ja kauko-ohjausta.

Päätoiminnot

Päävirran ohjaus: Pienjännitejärjestelmän päävirtakytkimenä ilmakatkaisijan jakelulaatikko on vastuussa koko rakennuksen tai tuotantolinjan päävirtakytkimen ohjaamisesta, koko virranjakelujärjestelmän on/off-tilan ohjaamisesta.

Useita suojauksia: Laite tarjoaa tarkan kolmivaiheisen suojauksen: pitkäviiveinen ylikuormitus, oikosulkuviive, hetkellinen oikosulkusuoja ja maasulkusuojaus.

Tehonvalvonta: Ilmakatkaisija voi integroida älykkään ohjaimen näyttämään reaaliaikaisia ​​tietoja, kuten jännitteen, virran, taajuuden ja tehokertoimen.

Hierarkkinen lukitus: Ilmakatkaisijan jakolaatikko voidaan loogisesti lukita ylävirran muuntajiin tai alavirran haarakaappiin, jotta estetään kaskadilaukaisu aiheuttamasta suuria sähkökatkoja, mikä suojaa kaapeleita, laitteita ja henkilöstön turvallisuutta.

Tuotevertailu: Ilmakatkaisijan jakolaatikko vs. vakiojakelulaatikko

Kuinka valita oikeat ilmakatkaisijan jakelulaatikon tekniset tiedot?

Oikea valinta parantaa myöhempää asennusta, huoltoa, suorituskykyä ja käyttöikää. Shangming, joka valmistaa ilmakatkaisijajakelukoteloita, antaa neuvoja vakiovalintaprosessin perusteella: Sovellus → Jännite → Virta → Oikosulkukapasiteetti → Rakenne → Kaapin tekniset tiedot → Lähtevä linjakaavio → Älykäs konfigurointi → Ympäristötarkastus.

I. Selvennä hakemusta

Ennen kuin valitset tekniset tiedot, määritä ensin ilmakatkaisijan jakolaatikon toiminta järjestelmässäsi.

Pienjännitteisen päätulolinjan jakolaatikko: Toimii koko pienjännitejärjestelmän pääkytkimenä, joka vastaa maksimikuormitusta ja suurinta oikosulkuvirtaa.

Väyläliitosten jakolaatikko: Käytetään kahden kisko-osan väliseen liitäntään; keskeisiä näkökohtia ovat kapasiteetti ja käyttötaajuus.

Tärkeä kuormansyöttölaitteen jakelulaatikko: Antaa virtaa kriittisille laitteille, jotka vaativat suurta luotettavuutta ja selektiivistä suojausta.

Eri sovellukset vaativat merkittävästi erilaisia ​​eritelmiä; tämä on ensimmäinen askel.

II. Määritä nimellisjännite ja järjestelmätyyppi

Yleiset nimellisjännitteet: AC 380V / 400V / 690V, on oltava yhdenmukaisia ​​paikan päällä olevan virransyöttöjärjestelmän kanssa.

Järjestelmän tyyppi: Kolmivaiheinen kolmijohdin / Kolmivaiheinen nelijohdin. Varmista, tarvitaanko nollajohto (N) ja suojamaadoitus (PE).

Väärä jännite ja järjestelmätyyppi tekevät laitteesta suoraan käyttökelvottoman.

III. Laske ja valitse nimellisvirta

Laske todellinen kuormitusvirta ja tee yhteenveto kaikkien alavirran piirien mitoitusvirrat samanaikaisten maksimikäyttöolosuhteiden perusteella.

Valittaessa suosittelemme varaamaan kohtuullisen marginaalin, yleensä 10–30 % tulevaa laajentamista varten.

Yleiset ACB-nimellisvirran nimellisarvot: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Periaatteessa pitkäaikaisen käyttövirran tulee olla ≤ 80–90 % ACB:n nimellisvirrasta.

IV. Oikosulkukatkaisukapasiteetin tarkistus

Monet asiakkaat jättävät tämän seikan huomiotta valitessaan katkaisijoita, mutta se on ratkaisevan tärkeää. Riittämätön katkaisukyky voi aiheuttaa vakavia turvallisuusriskejä.

Oikosulkuvirta asennuspisteessä on määritettävä muuntajan kapasiteetin, impedanssin ja kaapelin pituuden perusteella.

Valitse sopiva katkaisukapasiteetti: Icu / Ics ≥ järjestelmän suurin oikosulkuvirta.

Yleiset arvot: 50kA, 65kA, 80kA, 100kA.

V. Katkaisijarakenteen valitseminen

Kiinteä ACB: Edullinen, huolto vaatii sähkökatkon.

Laatikkotyyppinen ACB: Kätevä huolto, tukee keskeytymätöntä huoltoa, käytetään yleisemmin teollisuusprojekteissa.

VI. Jakelukaappien teknisten tietojen ja rakenteen määrittäminen

Kaapin mitat riippuvat ACB:n eritelmistä, virtakiskokapasiteetista ja lähtevien piirien määrästä. Päätyypit ovat seinä- ja lattialle asennettavia.

Suojausluokitus: Sisätiloissa: IP30 / IP40; Ulkona: IP54 / IP65.

VII. Väylän ja lähtevän linjan kokoonpanon valinta

Kiskojen tekniset tiedot tulee valita nimellisvirran ja kuparikiskon poikkileikkauksen perusteella ottaen huomioon lämpötilan nousu ja pitkäaikainen käyttö.

Lähtevän linjan piirityypit: MCCB lähtevä linja, MCB lähtevä linja, suora kaapeli lähtevä linja.

Onko varapiiri tarpeen? Jos näin on, varaa tilaa tulevaa kapasiteetin laajentamista varten.

VIII. Älykkäät ominaisuudet ja lisälaitteiden kokoonpano

Valinnaisia ​​toimintoja ovat: virran, jännitteen ja energian valvonta; viestintärajapinta; kauko- avaus ja sulkeminen; vikahälytys ja tilapalaute.

Älykästä tyyppiä suositellaan tehdas-, datakeskus- ja julkisten rakennusten projekteihin.

IX. Ympäristö- ja käyttökunnon tarkastus

Vahvista seuraavat ympäristötekijät:

Ympäristön lämpötila (korkeissa lämpötiloissa vaaditaan alennusta)

Asennuskorkeus

Pölyä, kosteutta tai syövyttäviä kaasuja

Onko seisminen suunnittelu tarpeen?
