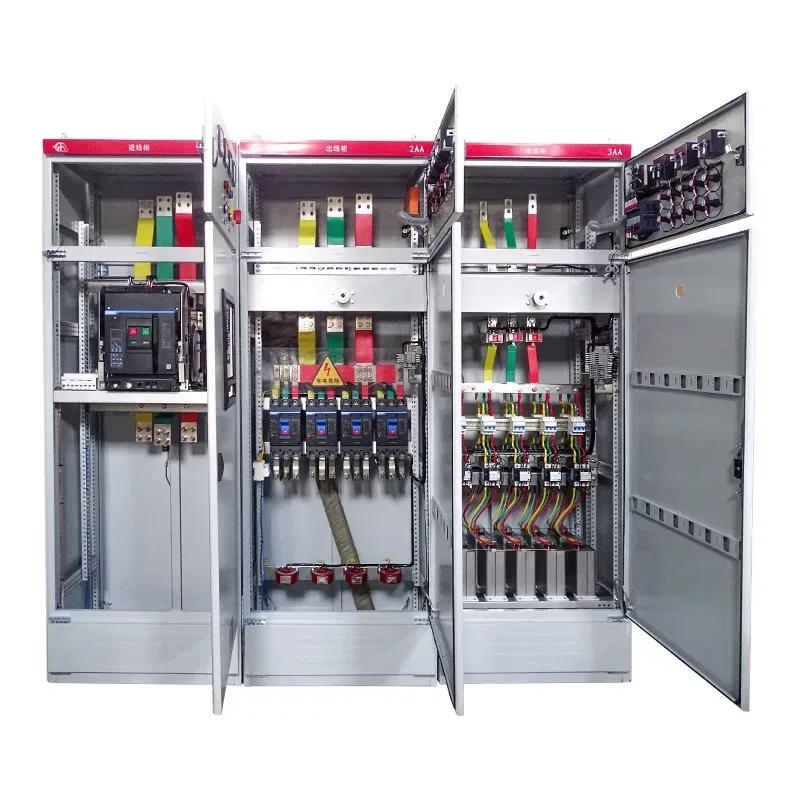

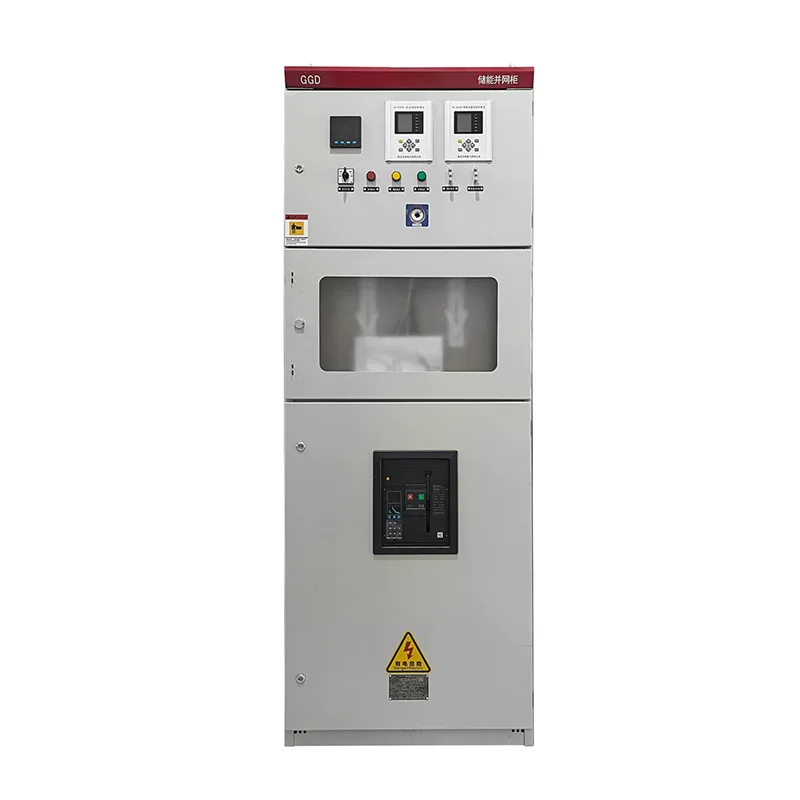

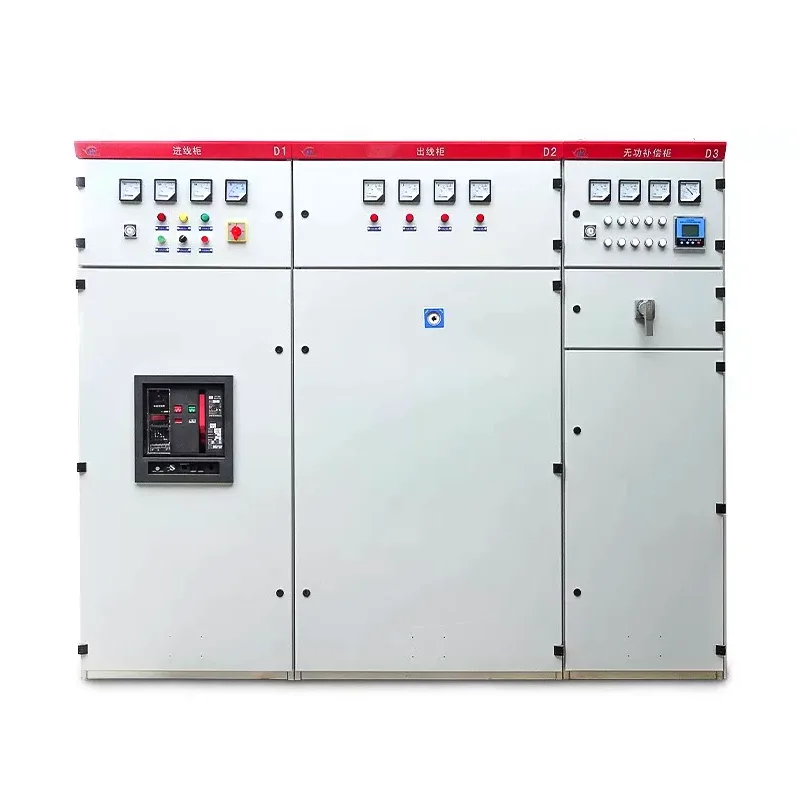

GGD AC pienjännitekytkinlaitteet

GGD AC Low Voltage Switchgear on laajalti käytetty pienjännitteinen täydellinen virranjakeluyksikkö. Siinä on korkea luotettavuus, helppo asennus ja huolto sekä kilpailukykyinen hinta, mikä auttaa sinua säästämään kustannuksia. Valitse Shangming toimittajaksesi luottavaisin mielin ja saat huolettoman yhden luukun palvelua.

Mikä on GGD AC -pienjännitekytkinlaite?

GGD AC-pienjännitekojeisto on kypsä ja laajalti käytetty pienjännitteinen AC-jakelulaitteisto, jota käytetään usein päätehonjakelu- tai alijakelulaitteistona sähkönjakelujärjestelmissä. Se on myös tuote, jota Shangming voi toimittaa irtotavarana.

GGD on yleinen ja kypsä pienjännitekojeistomalli. "Matala jännite" tarkoittaa, että tätä tuotetta käytetään matalajännitteiseen virranjakeluun, kuten AC 380V/400V. Se integroi katkaisijat, virtakiskot, suoja- ja ohjauskomponentit varmistamaan sähkönjakelujärjestelmän turvallisen ja vakaan toiminnan.

Tekniset ominaisuudet

Kaapin rakenne: GGD AC -pienjännitekojeistossa on yleiskäyttöinen kaappirakenne, joka on koottu kylmämuovattujen teräsosien avulla osittaisella hitsauksella. Tämä johtaa kaappiin, jolla on suuri jäykkyys ja kantavuus.

Modulaarinen rakenne: Kaapin runkokomponentit ja erikoisvarusteet toimitetaan teräsosan alakeskuksesta, mikä varmistaa kaapin korkean tarkkuuden ja laadun.

Lämmönpoistojärjestelmä: Kaapissa on vaihteleva määrä tuuletusaukkoja sekä ylä- että alaosassa. Kun sisällä olevat sähkökomponentit tuottavat lämpöä, kuuma ilma nousee ja poistuu ylempien rakojen kautta, kun taas kylmää ilmaa täydennetään alempien rakojen kautta muodostaen luonnollisen ilmavirran.

Suojausluokitus: Vakiokokoonpano on tyypillisesti IP30. IP40 voidaan räätälöidä vastaamaan ympäristövaatimuksia. Ota yhteyttä Shangmingiin saadaksesi lisätietoja; tekninen tiimimme suorittaa mukauttamisen esianalyysin.

Miksi valita GGD AC pienjännitekytkinlaitteet?

Taloudellisuus: Verrattuna ulos vedettäviin kytkinlaitteisiin GGD AC -pienjännitekojeistoilla on yksinkertaisempi rakenne, mikä eliminoi monimutkaiset laatikoiden lukitusmekanismit ja kalliit liittimet, mikä johtaa 30–50 % alhaisempiin kustannuksiin. Lisäksi sen komponentit ovat erittäin monipuolisia ja varaosia on helposti saatavilla.

Intuitiivinen käyttö ja huolto: GGD:n kiinteä rakenne tekee kaikki liitäntäkohdat ja johdot helposti nähtävissä, mikä helpottaa tarkastuksia. Verrattuna laatikkotyyppisissä kojeistoissa oleviin huonoihin liittimien kosketuksiin tai kipinöintiin, kiinteät pulttiliitokset tarjoavat paremman luotettavuuden pitkäaikaisessa käytössä.

Suuri katkaisukapasiteetti: Nimellinen oikosulkukatkaisuvirta jopa 50 kA.

Hyvä dynaaminen ja lämpöstabiilisuus: Tämä kojeisto kestää oikosulkuvirtojen aiheuttaman mekaanisen rasituksen ja lämpöshokin.

Sovellusskenaariot

GGD AC-pienjännitekytkinlaitteiden korkea kustannustehokkuus ja kypsä teknologia ovat syitä, miksi monet asiakkaat valitsevat ne. Useimmiten olemme tehneet yhteistyötä mm.

Sähköasemat ja voimalaitokset: GGD:tä voidaan käyttää tehon muuntamiseen AC 50 Hz -sähköjärjestelmissä, joiden nimelliskäyttöjännite on 380 V.

Industrial Enterprises: Responsible for the control, power distribution, and lighting of large motors.

Buildings: Main distribution rooms in commercial complexes and residential areas.

Kondensaattorin kompensointi: Käytetään yleisesti loistehon kompensointiin tehojärjestelmissä, eli GGD-tyyppisissä kompensointikaapeissa.

Tilaustiedot

Jos olet varma, että sinun on tilattava GGD-kaappeja, ota välittömästi yhteyttä Shangmingiin ja anna seuraavat tiedot:

Pääpiirikaavio (yksittäinen piiri): Meidän on määritettävä sisäisten katkaisijoiden ja virtakiskojen asettelu.

Apupiirikaavio (toinen piiri): Ohjauslogiikka, merkkivalot ja laitevaatimukset.

Komponenttiluettelo: Määritätkö tietyn merkkisen katkaisijan, kuten Schneider, ABB, Chint jne.

Kaapin väri: Oletus on vaaleanharmaa (RAL 7035), muokattavissa.

FAQ

K: Minkä kokoinen katkaisija voidaan asentaa GGD-kaappiin?

V: GGD-kaapeilla on erittäin korkea kantavuus. Päätulolinjaan mahtuu yleiskatkaisijat 3150A tai jopa 4000A asti. Lähtevät linjat voidaan järjestää joustavasti koteloitujen katkaisijoiden avulla tarpeiden mukaan.

Huomautus: Räätälöinnin yhteydessä sinun on määritettävä virtakiskotiedot kanssamme varmistaaksesi, että kuparikiskon poikkipinta-ala täyttää nimellisvirran lämpötilan nousuvaatimukset.

K: Kuinka tehokas tämä kaappi estää pölyä ja kosteutta?

V: Vakio GGD-kaapin suojausluokka on IP30.

Pölyisissä tehtaissa tai kosteissa kellareissa luokitus voidaan nostaa IP40:een lisäämällä tiivisteliuskoja ja suojapaneeleja.

Koska se kuitenkin luottaa luonnollisiin ilmanvaihtokanaviin, liian korkea IP-luokitus vaikuttaa lämmönpoistoon; Suojauksen ja lämmönpoiston välillä on löydettävä tasapaino.

K: Onko GGD-kaapin sisällä olevat virtakiskot asetettu vaakasuoraan vai pystysuoraan?

V: GGD-kaapit käyttävät tyypillisesti vaakakiskojärjestelyä yläosassa.

Tämä asettelu ei vain lisää kaapien dynaamista vakautta, vaan myös helpottaa useiden GGD-kaappien vaakasuoraa liittämistä.
