Kuinka yksiovinen seinään kiinnitettävä sähkökotelo tukee älykästä rakennuksen kasvua

Älykkäät rakennukset muuttavat sähkönjakelu-, valaistus-, lämmitys-, ilmanvaihto-, kulunvalvonta- ja energianvalvontajärjestelmien organisointia. Kun nämä toiminnot kytkeytyvät yhä enemmän toisiinsa, niitä tukevaan fyysiseen infrastruktuuriin on sisällytettävä enemmän ohjauslaitteita, tietoliikennerajapintoja ja sähköpiirejä yhä rajoitetumpiin rakennustiloihin. Siksi sähkökotelot ovat edelleen tärkeä osa älykästä rakennussuunnittelua, sillä ne tarjoavat määritellyn sijainnin sähkökomponenteille samalla kun ne tukevat laitteiden suojausta, huoltoon pääsyä ja järjestelmän organisointia.

Älykäs rakennuskehitys muokkaa sähköinfrastruktuuria

Nykyaikainen rakennusautomaatio perustuu perinteisesti erikseen suunniteltujen ja käytettyjen järjestelmien yhteensovittamiseen. Valaistuksen ohjauslaitteet, LVI-laitteet, kulunvalvontalaitteet, paloturvallisuusrajapinnat ja energianhallintajärjestelmät voivat vaihtaa tietoja kiinteistönhallintaalustojen kautta. Tämä integraatio lisää selkeästi jäsenneltyjen sähköasennusten merkitystä erityisesti liikerakennuksissa, toimistoissa, asuinrakennuksissa, sairaaloissa ja teollisuuslaitoksissa.

Siirtyminen ei tarkoita vain digitaalisten laitteiden lisäämistä. Se vaatii myös huolellista virranjakelun, ohjausjohdotuksen, laitteiden erottelun, lämmön haihtumisen ja tarkastukseen pääsyn harkitsemista. Sähkökomponentit on järjestettävä siten, että asennusryhmät voivat tunnistaa piirit, jäljittää kytkennät ja suorittaa huollon häiritsemättä tarpeettomasti viereisiä järjestelmiä.

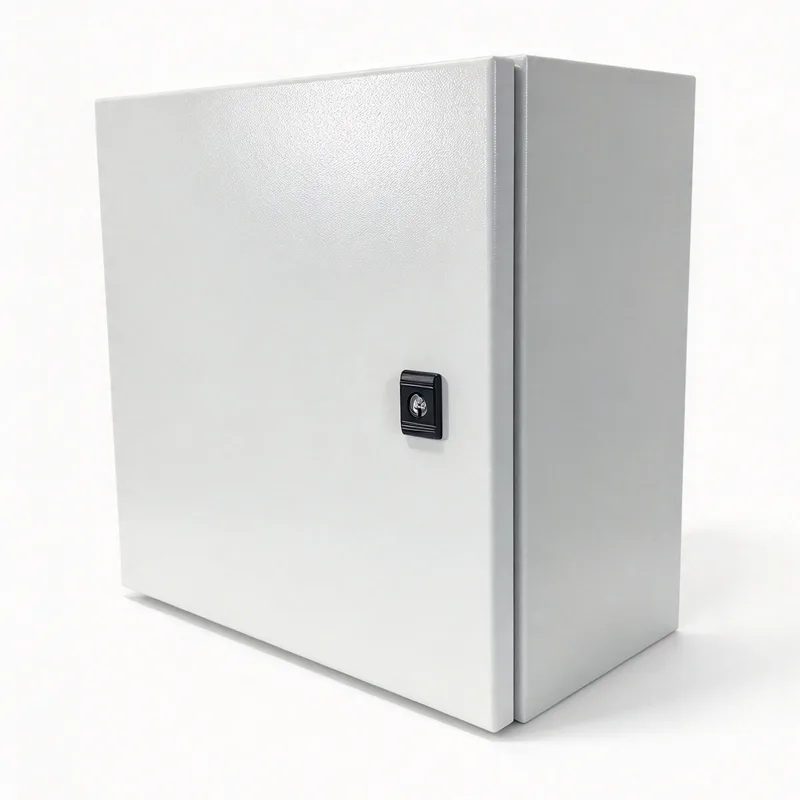

Tässä yhteydessäYksiovinen seinään asennettu sähkökoteloedustaa käytännöllistä kotelointimuotoa asennuksiin, joissa sähkö- tai ohjauslaitteet tarvitsevat erillisen, helposti saatavilla olevan kotelon viemättä arvokasta lattiatilaa. Sen soveltuvuus riippuu laitteiston mitoista, asennusympäristöstä, suojausvaatimuksista ja suunnitellusta järjestelmän laajennuksesta.

Seinäasennus korjaa tilanrajoituksia

Tilojen käyttö on toistuvasti huomioitu älykkäissä rakennusprojekteissa. Sähkölaitteita saatetaan joutua asentamaan palvelukäytäviin, laitehuoneisiin, kodinhoitoalueisiin, laitostiloihin ja määrättyihin seinätiloihin niiden ohjaamien järjestelmien läheisyydessä. Lattiakaapit voivat olla sopivia suurempiin asennuksiin, mutta pienemmät jakelu- ja ohjausjärjestelyt voivat hyötyä seinärakenteesta.

Kotelon asentaminen sopivalle seinälle voi säästää lattiatilaa ja luoda johdonmukaisen sijainnin sähkölaitteille. Rakennuksissa, joissa on useita ohjausvyöhykkeitä, hajautettu järjestely voi myös lyhentää tiettyjä johdotusreittejä ja tehdä paikallisesta tarkastuksesta helpompaa. Nämä edut eivät ole automaattisia: kaapelien reititys, pääsyetäisyydet, rakennetuki ja tarve päästä sisäisiin komponentteihin on arvioitava jokaisessa asennuksessa.

Yksiovinen kokoonpano tarjoaa suoran pääsyn mukana toimitettaviin laitteisiin. Avautumissuunta, käytettävissä oleva työvälys, saranoiden järjestely ja oven kiinnitysmekanismi voivat vaikuttaa siihen, kuinka helposti teknikot tarkastavat liittimet, vaihtavat komponentteja tai varmistavat piirin tunnisteen. Nämä käytännölliset yksityiskohdat ovat erityisen tärkeitä silloin, kun kotelot asennetaan kapeille huoltoalueille tai muiden rakennusjärjestelmien rinnalle.

Laitteiston suojaus on edelleen keskeisellä sijalla yhdistetyissä rakennuksissa

Liitettävyys ei vähennä fyysisen suojan tarvetta. Pöly, kosteus, tahattomat kosketukset, tärinä tai lämpötilan muutokset voivat vaikuttaa ohjaimiin, releisiin, piirien suojalaitteisiin, riviliittimiin, virtalähteisiin ja tietoliikennekomponentteihin. Kotelo auttaa määrittämään fyysisen rajan näiden komponenttien ympärille, mutta suojaustaso riippuu sen rakenteesta ja todistetusta ympäristöluokituksesta.

Kotelon materiaali, oven tiiviste, kaapelin läpivientien järjestely, asennustapa ja ilmanvaihtorakenne vaikuttavat kaikki soveltuvuuteen tiettyyn paikkaan. Asennus puhtaaseen sisäsähköhuoneeseen tarjoaa erilaiset olosuhteet kuin kosteassa kodinhoitotilassa, pölyisessä kasvihuoneessa tai paljaalla ulkoalueella. Määritellyn tunkeutumissuojausluokituksen tulee siksi vastata todellisia paikan olosuhteita sen sijaan, että se olisi oletettu kotelon ulkonäön perusteella.

Lämmönhallinta on toinen tärkeä näkökohta. Älykkäät rakennuksen ohjauslaitteet voivat yhdistää useita virtalähteitä, kytkinlaitteita, viestintämoduuleja ja muita lämpöä tuottavia komponentteja rajoitetussa tilavuudessa. Jos lämpö ei voi haihtua riittävästi, sisäiset lämpötilat voivat nousta ja vaikuttaa komponenttien suorituskykyyn tai käyttöikään. Laitteiden kuormitus, kotelon mitat, ympäristön lämpötila, etäisyys ja ilmanvaihto on arvioitava yhdessä suunnittelun aikana.

Integrointi vaatii muutakin kuin fyysistä asumista

Älykkään rakennuskotelon tulee ottaa huomioon siihen asennettujen laitteiden fyysiset ja sähköiset vaatimukset. Verkkoon liitetyt ohjaimet voivat vaatia tietoliikennekaapeleita, kun taas kytkinlaitteet ja teholähteet tarvitsevat sopivan kokoisia johtimia ja sopivat liitinjärjestelyt. Suunnittelijoiden on otettava huomioon kaapelin taivutussäde, johdotuskanavat, johtimien erottelu, maadoitus, tunnistetarrat ja turvallinen pääsy liitäntäpisteisiin.

TheYksiovinen seinään asennettu sähkökotelovoi tarjota määritellyn rakenteen näiden elementtien järjestämiseen, mutta kotelo ei yksin tee asennuksesta älykästä tai yhteensopivaa. Automaatiokyky tulee valituista ohjauslaitteista, tietoliikennearkkitehtuurista, ohjelmistoista, antureista ja integraatiosta laajempaan kiinteistönhallintajärjestelmään. Kotelo tukee tätä järjestelyä suojaamalla ja järjestämällä fyysisiä komponenttejaan.

Tulevien muutosten suunnittelu on yhtä tärkeää. Rakennusjärjestelmiin voi myöhemmin sisältyä lisää läsnäoloantureita, energiamittareita, valaistuspiirejä tai tietoliikenneliittymiä. Sopivan sisäisen tilan jättäminen ja selkeä johdotus voi helpottaa muutoksia. Laajentumisen on kuitenkin pysyttävä kotelon fyysisen kapasiteetin, sähköisten mittojen, lämpörajojen ja sovellettavien turvallisuusvaatimusten sisällä.

Standardit ja varmennusopas Kotelon valinta

Asennuksen mukavuuden ohella tulee huomioida sähköturvallisuus ja kokoonpanotarkastus. IEC 61439 -sarja koskee pienjännitekojeistoja ja ohjauslaitteita, mukaan lukien rakenne, tekniset ominaisuudet ja tarkastusvaatimukset. IEC 61439-3:2024 koskee erityisesti jakelukeskuksia, jotka on tarkoitettu tavallisten henkilöiden käyttöön sen määritellyn soveltamisalan puitteissa. Se, kuuluuko tietty asennus näiden vaatimusten piiriin, riippuu laitteen kokoonpanosta ja aiotusta sovelluksesta.

Koteloa ei pidä kuvata kokoonpanostandardin mukaiseksi pelkästään siksi, että sitä käytetään sähkökomponenttien sijoittamiseen. Koko kokoonpano, sen käyttötarkoitus ja asiaankuuluvat tarkastusvaatimukset on arvioitava. Suunnittelijoiden tulee myös ottaa huomioon sovellettavat paikalliset sähkösäännökset, maadoitusjärjestelyt, ylivirtasuojaus, työvälykset ja asennusohjeet.

Älykkäissä rakennuksissa dokumentointi on erityisen hyödyllistä, koska eri tekniset tiimit voivat asentaa, muokata ja ylläpitää useita järjestelmiä. Selkeät piiriaikataulut, komponenttitarrat, kytkentäkaaviot ja huoltokirjat voivat vähentää epäselvyyttä vianmäärityksen aikana. Johdonmukainen dokumentaatio auttaa myös erottamaan sähkövirtapiirit pienjänniteohjaus- ja tietoliikenneliitännöistä.

Kunnossapito ja elinkaaren suunnittelu vaikuttavat suunnitteluun

Rakennusautomaatiolaitteiden odotetaan olevan saatavilla koko laitoksen käyttöiän ajan. Anturit voidaan lisätä, ohjaimia vaihtaa, tietoliikennemoduuleja päivittää ja sähköliitännät tarkastaa järjestelmien kehittyessä. Selkeää tunnistamista ja turvallista pääsyä tukeva kotelointi voi yksinkertaistaa näitä tehtäviä, vaikka ylläpidon tulokset riippuvat myös asennuksen laadusta ja dokumentaatiosta.

Kotelon sijainnin tulee heijastaa sekä käyttömahdollisuutta että ympäristöaltistusta. Teknikot tarvitsevat riittävästi tilaa oven avaamiseen ja luvallisten töiden suorittamiseen, kun taas asennuksessa on vältettävä hätäreittien, laitteiden liikkeen tai muiden rakennuksen palvelujen estämistä. Kaapelien läpiviennit tulee järjestää niin, että ne rajoittavat tarpeetonta rasitusta ja säilyttävät aiotun ympäristönsuojelun tason.

Elinkaarisuunnitteluun kuuluu myös asennusympäristöön sopivien materiaalien ja pintakäsittelyjen valinta. Korroosiolle altistuminen, puhdistustoimenpiteet, kosteus ja mahdollinen mekaaninen vaikutus voivat vaikuttaa pitkäaikaiseen soveltuvuuteen. Rakennuksissa, joissa asumis- tai valvontavaatimukset muuttuvat, kyky tarkastaa ja muuttaa sisäistä järjestelyä voi olla yhtä tärkeä kuin alkuperäinen asennusjalanjälki.

Kompakteilla koteloilla on määrätty rooli älykkään rakennuksen kasvussa

Rakennusautomaation laajeneminen lisää koordinoidun sähköinfrastruktuurin merkitystä keskusjakelulaitteistosta pienempiin yksittäisiä vyöhykkeitä palveleviin ohjauspisteisiin. Seinään asennettavat kotelot voivat tukea tätä arkkitehtuuria, kun paikalliset laitteet tarvitsevat järjestetyn kotelon ja kätevän pääsyn edellyttäen, että asennusolosuhteet ja komponenttivaatimukset ovat sopivat.

TheYksiovinen seinään asennettu sähkökoteloSe ymmärretään parhaiten yhdeksi elementiksi laajemmassa sähkösuunnittelussa eikä itsenäisenä älykkäänä rakennusteknologiana. Sen käytännön arvo riippuu sopivasta mitoituksesta, suojausluokittelusta, lämpönäkökohdista, johdotuksen organisoinnista ja yhteensopivuudesta asennettujen laitteiden kanssa. Kun yhdistetyt rakennukset yhdistävät edelleen teho-, ohjaus- ja valvontatoimintoja, nämä kotelointivaatimukset liittyvät edelleen läheisesti järjestelmän turvallisuuteen, ylläpidettävyyteen ja pitkän aikavälin toiminnan joustavuuteen.
