Miksi yksiovisella seinään asennettavalla sähkökotelolla on merkitystä nykyaikaisessa virranjakelussa

Nykyaikaisissa sähkönjakelujärjestelmissä on otettava huomioon muuttuvat sähkökuormitukset, yhä hajautetummat ohjauslaitteet sekä tiukemmat vaatimukset turvalliselle käytölle ja kunnossapidolle. Liikerakennukset, teollisuustilat, infrastruktuuriprojektit ja automatisoidut tuotantolinjat ovat kaikki riippuvaisia ​​sähkölaitteista, jotka voidaan asentaa, joihin pääsee käsiksi ja joita voidaan huoltaa selkeästi järjestetyissä asetteluissa. Näiden järjestelmien kehittyessä koteloiden suunnittelu on edelleen tärkeä osa sähköinfrastruktuurin suunnittelua.

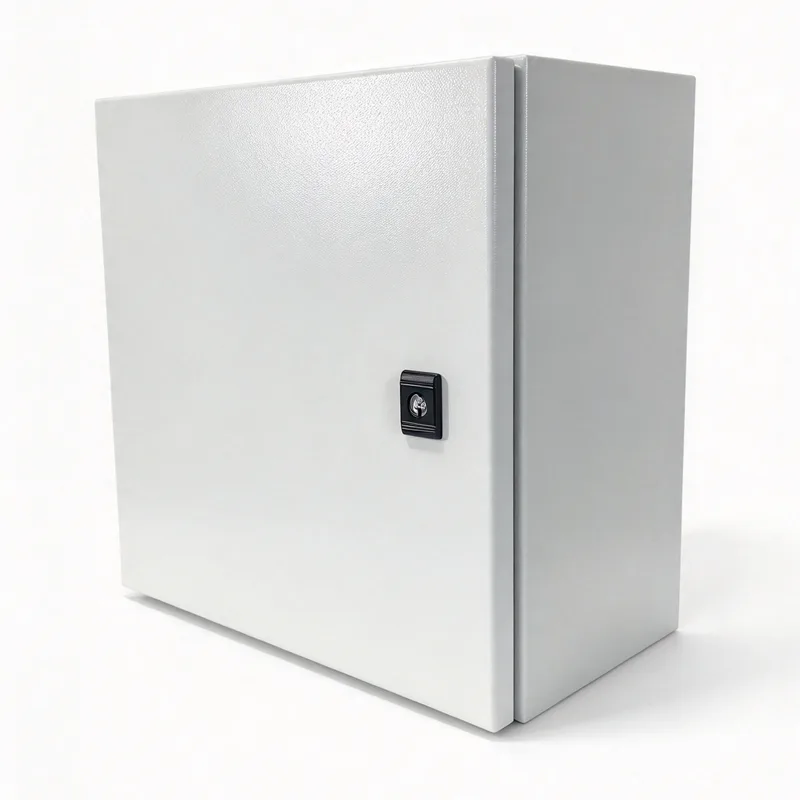

Vaikka sähkökoteloita pidetään usein toissijaisina katkaisimiin, kontaktoreihin, riviliittimiin ja ohjauslaitteisiin nähden, niiden rakenne vaikuttaa suoraan laitteiden järjestelyyn, johdotukseen, ympäristönsuojeluun ja huoltotoimenpiteisiin. TheYksiovinen seinään asennettu sähkökoteloon yksi kotelointimuoto, jota käytetään, kun sähkökomponentit vaativat erillisen kotelon ilman suuremman kaapin lattiatilan tarvetta.

Nykyaikaisen sähkönjakelun muuttuvat vaatimukset

Sähkönjakelu ei enää rajoitu sähkön toimittamiseen keskussyöttöpisteestä alavirtapiireihin. Monet asennukset sisältävät nyt paikallisia jakelulevyjä, moottorin ohjaimia, valvontalaitteita, tietoliikenneliitäntöjä ja automaatiolaitteita. Nämä komponentit tukevat toimintoja, kuten kuormanhallintaa, laitteiden valvontaa, valaistuksen ohjausta ja tuotantolinjan toimintaa.

Tämä kehitys luo käytännön haasteita sähköjärjestelmien suunnittelijoille. Laitteiden tulee mahtua käytettävissä oleville asennusalueille jättäen riittävästi tilaa kaapelien reititystä, lämmönpoistoa, tarkastusta ja huoltoa varten. Tiloissa, joissa on useita sähköisiä ohjauspisteitä, kunkin kotelon sijoitus voi vaikuttaa kaapelien pituuteen, asennuksen monimutkaisuuteen ja pääsyyn huollon aikana.

Kotelon valinta on siksi osa laajempaa jakelusuunnitelmaa. Seinäkiinnitettävät muodot sopivat valikoituihin paikallisiin ohjaus- ja jakelujärjestelyihin, joissa seinätilaa on vapaana ja laitteisto ei vaadi suurta lattiakaappia. Niiden soveltuvuus riippuu sähkökokoonpanosta, komponenttien mitoista, asennusympäristöstä ja sovellettavista turvallisuusvaatimuksista.

Seinään kiinnitettävä suunnittelu ja tilankäyttö

Lattiatila on arvokas resurssi tehtaissa, liikerakennuksissa, kodinhoitohuoneissa ja laitealueilla. Suuret jakelukaapit ovat edelleen välttämättömiä monissa sovelluksissa, erityisesti silloin, kun korkea piiritiheys tai merkittävät sähkölaitteet vaativat suurempaa sisäistä tilavuutta. Pienemmät ohjausyksiköt voidaan kuitenkin asentaa lähemmäksi laitteita, joita ne palvelevat.

Seinään asennettava kotelo voi pitää valitut sähkökomponentit irti lattiasta ja määrittää määritellyn asennuskohdan. Tuotantolaitoksessa tämä järjestely voi sopia paikallisille koneohjauksille tai apujakelulaitteistolle. Liikerakennuksessa se voi sisältää tiettyjä valaistuksen ohjaimia, huoltopiirejä tai rakennusautomaatiokomponentteja.

Pelkästään tilansäästö ei ratkaise parasta asennustapaa. Asennuksen suunnitteluun vaikuttavat seinän vahvuus, asennustarvikkeet, laitteiden paino, kaapelien läpivientien paikat, ovien aukkoväli ja pätevän henkilöstön pääsy. Kotelo on myös sijoitettava niin, että se ei estä kulkuväyliä, hätäteitä tai muita rakennuksen palveluita.

Kotelorakenne tukee sähköistä organisaatiota

Hyvin suunniteltu sähköasennus vaatii enemmän kuin tarpeeksi tilaa komponenttien sovittamiseen. Katkaisijat, riviliittimet, releet, teholähteet ja ohjauslaitteet tarvitsevat organisoidun sisäisen asettelun, joka tukee turvallista johdotusta ja tehokasta tarkastusta. Komponenttien huono sijoitus voi tehdä liitännöistä vaikeasti jäljitettäviksi ja pidentää vianmääritykseen tarvittavaa aikaa.

Yksiovinen kokoonpano tarjoaa yhden ensisijaisen pääsyaukon kotelon sisäpuolelle. Tämä järjestely voi yksinkertaistaa pääsyä sisäisiin komponentteihin kompakteissa asennuksissa, varsinkin kun laitteiden layout on suhteellisen yksinkertainen. Saranan asento, oven kääntö, lukitusjärjestelyt, asennuslevyn mitat ja käyttökelpoinen sisäsyvyys vaikuttavat siihen, kuinka tehokkaasti käytettävissä olevaa tilaa voidaan käyttää.

TheYksiovinen seinään asennettu sähkökotelovoi toimia fyysisenä kotelona valituille sähkökokoonpanoille, mutta sen sisäisen kapasiteetin tulee vastata asennettavaa laitteistoa. Suunnittelijoiden on otettava huomioon kaapelin taivutussäde, johdotuskanavat, liitännät, johtimien erottelu, maadoitusliitännät ja tilaa tulevaa huoltoa varten. Kompakti ulkopinta ei saa johtaa sisätilojen ylikuormitukseen.

Sähköturvallisuus riippuu täydellisestä asennuksesta

Sähköturvallisuus määräytyy komponenttien, suojalaitteiden, kotelorakenteen, asennusmenetelmien ja toimintatapojen yhteensovittamisesta. Kotelo auttaa erottamaan sähkölaitteet ympäröivästä ympäristöstä ja voi vähentää altistumista tahattomille kosketuksille, kun se on suunniteltu ja asennettu oikein. Kotelo ei kuitenkaan yksinään tarjoa täydellistä suojaa kaikilta sähkö- tai ympäristövaaroilta.

Suojaus pölyn ja veden sisäänpääsyltä on erityisen tärkeää silloin, kun sähkölaitteita käytetään työpajoissa, tehdastiloissa, huoltokäytävissä tai ulkotiloissa. Vaadittu suojausluokka riippuu asennusolosuhteista ja altistuksen tasosta. Oven tiivisteet, kaapeliholkit, sisääntuloaukot, kiinnikkeet ja kokoonpanotyöt voivat vaikuttaa valmiin asennuksen aikaansaamaan suojaukseen.

Maadoitus- ja liitosjärjestelyjen tulee myös olla kotelon rakenteen ja sovellettavien sähkövaatimusten mukaisia. Metalliset kotelot saattavat vaatia suojaliitoksen sähköisen jatkuvuuden ylläpitämiseksi, kun taas muilla rakennusmateriaaleilla on erilaiset suunnittelunäkökohdat. Ylivirtasuojaus, johtimien mitoitus, eristys, työvälykset ja turvallinen eristys ovat edelleen olennaisia ​​osia koko järjestelmään.

Lämmönhallinta kompakteissa jakelukokoonpanoissa

Sähköjärjestelmien tiivistyessä lämmönhallinnasta tulee yhä tärkeämpi suunnittelunäkökohta. Piirin suojalaitteet, kytkinkomponentit, muuntajat, virtalähteet ja muut laitteet voivat tuottaa lämpöä käytön aikana. Kun useat laitteet toimivat rajoitetussa kotelon tilavuudessa, kertynyt lämpö voi nostaa sisäisiä lämpötiloja.

Liiallinen lämpötila voi vaikuttaa komponenttien suorituskykyyn, käyttöikään ja herkkien elektronisten laitteiden vakauteen. Lämpösuunnittelussa tulee siksi ottaa huomioon odotettu sähkökuorma, komponenttien häviöt, ympäristön lämpötila, kotelon mitat, asennusasento ja käytettävissä olevat lämmönpoistoreitit.

Tuuletusaukot voivat auttaa hallitsemaan lämpöä sopivissa ympäristöissä, mutta ne voivat myös vaikuttaa suojaukseen pölyltä ja kosteudelta. Jos ympäristönsuojelua on ylläpidettävä, vaihtoehtoiset lämmönhallintamenetelmät voivat olla tarpeen. Sopiva suunnittelu riippuu asennetuista komponenteista ja käyttöolosuhteista eikä pelkästään kotelon muodosta.

Huollon saatavuus ja pitkäaikainen käyttötehokkuus

Huoltovaatimukset vaikuttavat usein kotelon valintaan yhtä paljon kuin alkuperäiseen asennuskustannuksiin tai jalanjälkiin. Sähköteknikon on tunnistettava piirit, tarkastettava liitännät, vaihdettava komponentteja ja tutkittava vikoja ilman tarpeettomia esteitä. Helppokäyttöinen kotelon asettelu voi tukea näitä tehtäviä ja vähentää yksittäisten laitteiden paikantamiseen kuluvaa aikaa.

Selkeät tarrat, päivitetyt piiriaikataulut, kytkentäkaaviot ja johdonmukainen liitintunnistus ovat tärkeitä kaikenkokoisissa asennuksissa. Näistä käytännöistä tulee erityisen arvokkaita tiloissa, joissa sähköjärjestelmiä huolletaan eri tiimien toimesta tai niitä muokataan useiden vuosien ajan. Järjestetty sisäinen johdotus auttaa myös teknikoita ymmärtämään saapuvien tarvikkeiden, suojalaitteiden, ohjauspiirien ja kytkettyjen laitteiden välistä suhdetta.

TheYksiovinen seinään asennettu sähkökotelovoi tukea rutiininomaista sisäänpääsyä, jossa sen sijainti ja sisäinen järjestely mahdollistavat oven täysin avautumisen ja asennettujen laitteiden turvallisen ulottuvuuden. Huoltosuunnitelmaan tulee sisältyä riittävä työetäisyys, sopivat eristysmenetelmät ja järjestely, joka mahdollistaa tarkastuksen häiritsemättä riippumattomia johdotuksia.

Standardit ja todentaminen pienjännitejakelussa

Pienjännitejakelukokoonpanoja koskevat tekniset ja turvallisuusvaatimukset, jotka vaihtelevat niiden käyttötarkoituksen, kokoonpanon ja asennuspaikan mukaan. IEC 61439 -sarja koskee pienjännitekojeistoja ja ohjauslaitteita, mukaan lukien rakenteeseen, teknisiin ominaisuuksiin ja todentamiseen liittyvät vaatimukset. IEC 61439-1 sisältää yleiset säännöt, kun taas muut osat koskevat tiettyjä kokoonpanotyyppejä ja sovelluksia.

Tyhjä kotelo ja valmis sähkökokoonpano eivät vastaa vaatimustenmukaisuuden näkökulmasta. Vaatimustenmukaisuus riippuu asiaankuuluvasta tuoteluokasta, asennetuista komponenteista, kokoonpanon suunnittelusta ja sovellettavista tarkastusmenettelyistä. Kotelon ei pitäisi olettaa varmistavan koko jakelujärjestelmän vaatimustenmukaisuutta pelkästään siksi, että se sisältää sähkölaitteita.

Suunnitteludokumentaatio, komponenttien arvot, lämpötilan nousuun liittyvät näkökohdat, suojatoimenpiteet ja asennusohjeet edistävät kaikki oikein suunniteltua kokoonpanoa. Paikalliset sähkösäännökset ja projektispesifikaatiot voivat tuoda lisävaatimuksia erityisesti teollisuuslaitoksissa, julkisissa rakennuksissa ja erikoistuneessa infrastruktuurissa.

Seinään kiinnitettävien koteloiden jatkuva rooli

Nykyaikainen sähkönjakelu yhdistää keskitetyt syöttölaitteet pienempiin kokoonpanoihin, jotka on sijoitettu lähelle niitä palvelevia kuormia ja järjestelmiä. Tällä järjestelyllä voidaan parantaa paikallisten ohjainten ja tukipiirien organisointia edellyttäen, että jokainen asennus on suunniteltu sen sähkövaatimusten ja käyttöympäristön mukaan.

TheYksiovinen seinään asennettu sähkökoteloon edelleen merkityksellinen, jos kompakti, helposti saavutettavissa oleva kotelo on sopiva aiotulle laitteelle. Sen tehtävä on pikemminkin käytännöllinen kuin teknologinen: se tarjoaa fyysisen rakenteen valittujen sähkökomponenttien järjestämiseen ja suojaamiseen suuremmassa jakeluarkkitehtuurissa.

Sähköinfrastruktuurin kehittyessä edelleen koteloiden valinta liittyy useisiin perussuunnittelun prioriteetteihin: tehokas tilankäyttö, turvallinen pääsy, sopiva ympäristönsuojelu, lämpöteho, selkeä johdotusjärjestely ja huollettavuus. Nämä tekijät auttavat määrittämään, sopiiko kotelointimuoto tiettyyn asennukseen ja kuinka tehokkaasti valmis sähköjärjestelmää voidaan käyttää sen käyttöiän aikana.
