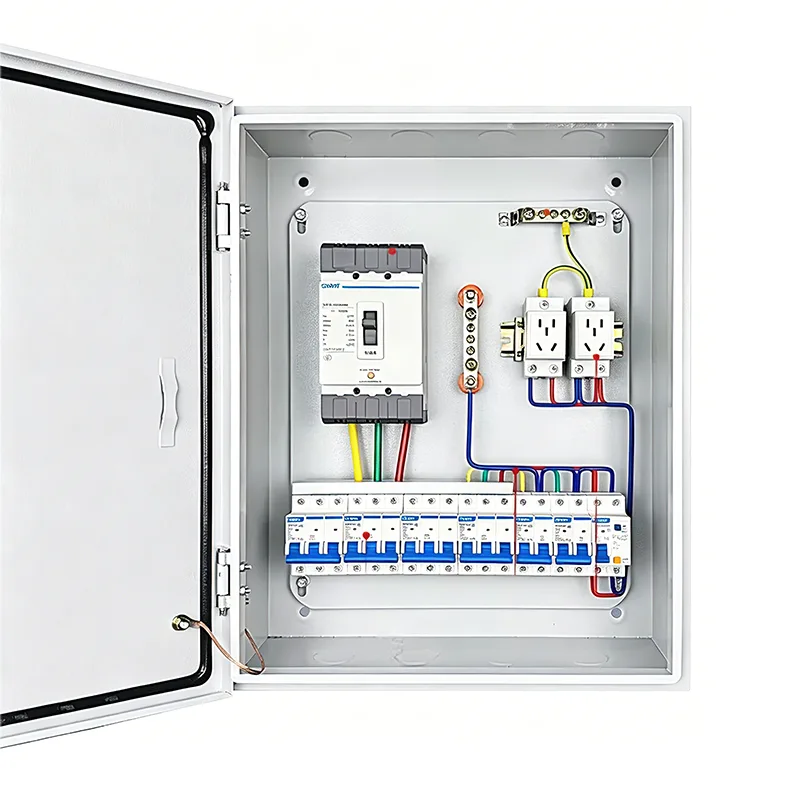

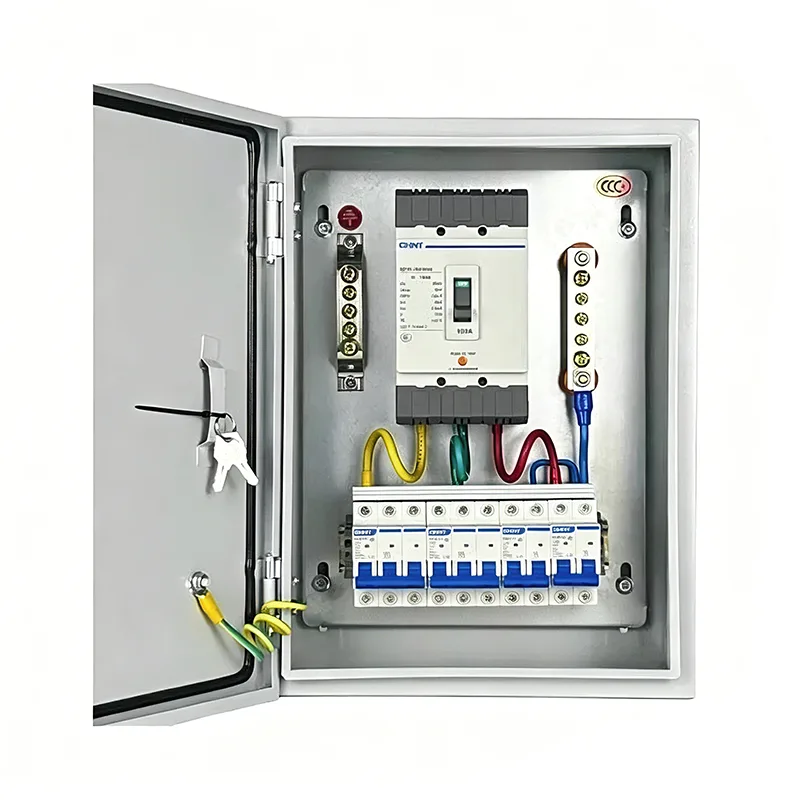

Pieni täydellinen sarja virranjakolaatikoita

Pieni täydellinen sarja tehonjakokoteloita integroi erilaisia ​​sähkökomponentteja tietyn piirikaavion mukaisesti, asennettuna pieneen metallikaappiin. Vaikka se on pieni, se on täydellinen tehojärjestelmäyksikkö. Shangming on tämän tuotteen toimittaja, ja tarjoamme myös erilaisia ​​muita jakelukaappeja ja -laatikoita.

Tuotteen koostumus

Shangmingin pienessä virranjakelulaatikoiden sarjassa on edistynyt muotoilu ja luotettava laatu. Komponenttien osalta tämä sarja ei ole vain kokoelma useita jakolaatikoita, vaan modulaarinen yksikkökokoelma, joka on tieteellisesti konfiguroitu sähköjärjestelmän logiikkaan, toiminnalliseen jakoon ja asennuksen koordinointiin.

1. Laatikon tukijärjestelmä

Tämä osa vastaa laatikon fyysisestä suojauksesta.

Kuori: Tyypillisesti valmistettu kylmävalssatusta teräslevystä tai ruostumattomasta teräksestä.

Asennuskiskot: Vakiometallikiskot, jotka on järjestetty vaakasuoraan laatikon sisään katkaisijoiden ja muiden komponenttien nopeaa asennusta varten.

Paneeli: Varustettu ovella; saatavilla on mukautettava katseluikkunan ovi, joka paljastaa vain katkaisijan käyttökahvan, jotta vältetään tahaton kosketus jännitteisiin osiin.

2. Ensisijainen jakelujärjestelmä

Ensisijainen jakelujärjestelmä hoitaa sähkönjakelun ja tarjoaa ohjauksen ja suojan.

Päävirtakatkaisija: Koko laatikon pääohjauskytkin, jota käytetään hätävirtakatkosten tai huollon yhteydessä.

Pienoisvirtakatkaisija: Tarjoaa ylikuormitus- ja oikosulkusuojauksen jokaiselle haarapiirille.

Jäännösvirtalaite (RCD): Valvoo virtavuotoa ja katkaisee virran välittömästi sähköiskuvaaran varalta.

Ylijännitesuoja: vaimentaa salamaniskujen tai sähköverkon vaihtelujen aiheuttaman välittömän korkeajännitteen ja suojaa myöhempiä tarkkuussähkölaitteita.

3. Apu- ja valvontajärjestelmä

Merkkivalot: Punainen toiminta, vihreä pysäytys, keltainen vika, näyttää nykyisen virran tilan.

Mittauslaite: Pieni DIN-kiskoon asennettu energiamittari jännitteen, virran tai virrankulutuksen seurantaan.

Liitinrima: Ulkoisten kuormituskaapeleiden siistiin liittämiseen, mikä helpottaa tulevaa huoltoa.

4. Sähköliitännät ja lisävarusteet

Virtakisko: Kamman tai haarukan muotoiset kupariset virtakiskot, jotka korvaavat sotkuiset jumpperit, tekevät katkaisijoiden välisistä liitännöistä kompaktimpia ja vähentävät lämmöntuotantoa.

Maadoitus ja nollakisko: Käyttää erityisiä kupariliuskoja kaikkien piirien nolla- ja maadoitusjohtimien keskittämiseen.

Sisäinen johtosarja: Paloa hidastavat johdot, jotka täyttävät nykyiset luokitusvaatimukset, reititetty kaapelihyllyjen läpi, joissa on selkeät johtonumeromerkinnät.

Kuinka valita oikea täydellinen jakelulaatikko?

Ennen projektin aloittamista on erittäin tärkeää tunnistaa koko jakelulaatikon kokoonpano oikein. Väärä valinta voi johtaa toiminnalliseen redundanssiin, hukkaan menneisiin kustannuksiin, asennusongelmiin tai rajoitettuun tulevaan laajentamiseen.

Vaihe 1: Määritä sovellusskenaariot ja kuormitusominaisuudet

Vahvista seuraavat kysymykset:

1. Missä sitä käytetään?

Sisäkuivauspaja → IP40 riittää

Ulkona/pumppuhuone/merenranta → Vaatii IP54/IP65, materiaali ruostumaton teräs

2. Mitä laitteita se käyttää?

Valaistus/pistorasiat: Yksivaiheinen, pieni virta (≤32A)

Moottorit/hitsauskoneet: Kolmivaiheinen, suurvirta (≥32A), vaatii lämpöreleitä/kontaminaattoreita

Älylaitteet: Vaatii 24V DC, tiedonsiirtoliitännän

3. Vaaditaanko automaattista ohjausta?

Manuaalinen käynnistys/pysäytys → Basic Power Box

Automaattinen logiikka/etävalvonta → Vaatii PLC/HMI-laatikon

Vaihe 2: Laske sähköiset parametrit ja määritä kapasiteetti

1. Kokonaiskuormitusarvio

Ilmoita kaikkien sähkölaitteiden teho (kW) ja käyttöjännite. Jos sinulla on vaikeuksia, Shangmingin tekninen tiimi voi auttaa sinua vahvistamaan.

Laske kokonaisvirta ottamalla huomioon samanaikaisuustekijä Kx = 0,7–0,9;

Esimerkki:

3 x 5,5 kW moottoria (380 V) → Yhden moottorin virta ≈ 11 A, kokonaisvirta ≈ 3 × 11 × 0,8 = 26,4 A;

Valaistus 5kW (220V) → Virta ≈ 23A;

Päätulolinja suositus ≥63A.

2. Haarapiirin suunnittelu

Jokaisella kuormatyypillä tulee olla itsenäinen piiri häiriöiden välttämiseksi. Yhden piirin virta ≤ 80 % katkaisijan nimellisarvosta.

Tärkeillä laitteilla suositellaan erillisen piirin + UPS:n käyttöä.

Vaihe 3: Määritä koteloiden lukumäärä ja yhdistelmä

Yksinkertainen skenaario: 1 integroitu kotelo

Keskivaikea skenaario: 2–3 koteloa

Monimutkaisuus ja korkeat turvallisuusvaatimukset: 3–6 koteloa

Vaihe 4: Valitse suojaustaso ja materiaali

Shangmingin tuotteet tarjoavat suojaustason IP30-IP66 ja materiaaleja ovat kylmävalssattu teräs ja ruostumaton teräs.

Jos sinulla on turvallisuus- ja älykkyysvaatimuksia ja haluat parantaa tulevan huollon mukavuutta tietyn asennuspaikan perusteella, ota meihin yhteyttä. Shangming tarkistaa toteutettavuuden ja toimittaa tarjouksen ja näytteet 1-2 työpäivän kuluessa piirustusten ja teknisten vaatimusten perusteella.

FAQ

K: Miksi valita pieni täydellinen sarja virranjakolaatikoita yhden suuren kaapin sijaan?

V: Pienet, täydelliset jakelulaatikot voidaan yhdistää joustavasti erilaisiin toiminnallisiin koteloihin todellisten tarpeiden mukaan. Jotkut kaapelit ja komponentit on valmiiksi integroitu tehtaalla, mikä tekee paikan päällä tapahtuvasta asennuksesta yksinkertaisempaa ja nopeampaa ja sopii ahtaisiin tai epäsäännöllisiin tiloihin. Huollon aikana toiminnallinen kaavoitus on selkeästi määritelty, mikä helpottaa vianmääritystä ja korjausta.

K: Kuinka suorittaa päivittäinen huolto ja tarkastus?

V: Tarkista kaikkien katkaisijoiden ja kontaktorien toimintatila neljännesvuosittain varmistaaksesi, ettei niissä ole ylikuumenemista tai löystymistä.

Puhdista säännöllisesti kotelon sisään kertynyt pöly, erityisesti tuuletin ja suodattimet. Tarkista oven karmin tiivisteet ikääntymisen ja halkeilun varalta ja vaihda ne tarvittaessa.

Kirjaa tarkastustulokset ja korjaavat toimenpiteet jokaisen huollon jälkeen jäljitettävyyttä varten.
