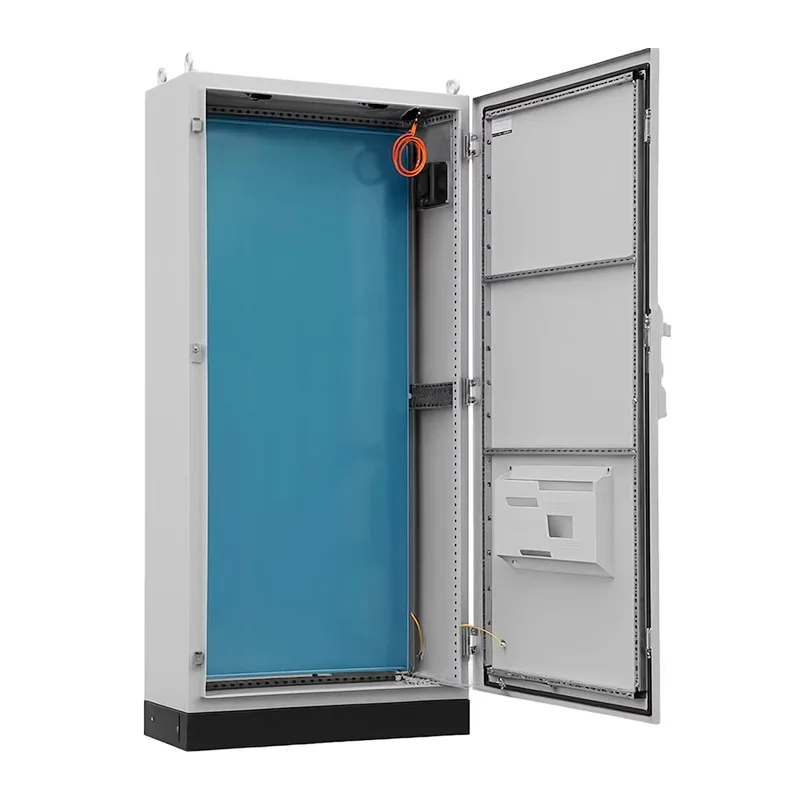

ES viisinkertainen profiili virranjakokaappi

Shangming, Yueqing, Wenzhou, Kiina, on ammattimainen ES Five-Fold Profile Power Distribution -kaappien valmistaja. Valitsemme lujat kylmävalssatut teräslevyt ja prosessoimme ne tuotteeksi viidellä jatkuvalla taivutusprosessilla. Ovipaneeli on korkealla maasta, mikä tekee asennuksesta ja huollosta helppoa. Tarjoamme myös erilaisia eritelmiä ja kokoja, joista voit valita, ja toivotamme mielellämme mukautettuja malleja piirustojesi perusteella.

Lähetä kysely

Tuotteen Kuvaus

ES Five-Fold Profile Power Distribution Cabinet on luotettava tuote, jolla on korkea lujuus ja IP55-suojausluokka. Rungon tiiviisti pakatut 25 mm:n modulaariset reiät varmistavat asennuksen joustavuuden ja monipuolisuuden. Tämän tuotteen toimittaa kiinalainen valmistaja Shangming. Tuemme epätyypillistä räätälöintiä ja voimme tarjota kokonaisratkaisuja kilpailukykyisin hinnoin.

Rakenteelliset ominaisuudet

ES Five-Fold Profile Power Distribution Cabinetin kantava päärunko käy läpi viisi tarkkaa mutkaa muodostaen viisinkertaisen profiilirungon. Tämä monitaivutusrakenne ei ainoastaan paranna teräslevyn pitkittäistä kantavuutta, vaan luo myös luonnollisen vettä estävän urarakenteen, joka estää tehokkaasti nesteen vuotamisen.

Kaapin ylä-, ala- ja sivupaneelit hitsataan tyypillisesti yhdeksi kokonaisuudeksi, mikä johtaa parempaan vakauteen ja vääntökestävyyteen verrattuna pulttikokoonpanoon. Profiilissa on vakiona 25 mm:n välireiät sisäisten sähkökomponenttien standardoitua asennusta varten.

Tämän rakenteen ansiosta viisinkertainen ES-kaappi soveltuu suuren kapasiteetin monipiiriisiin virranjakelutarpeisiin, mikä tarjoaa runsaasti sisätilaa ja mahdollistaa tehokkaamman johdotuksen ja huollon.

Tuotteen toiminnot

Shangmingin ES viisinkertaisia jakelukaappeja on saatavana vakio- ja räätälöityinä malleina. Projektiisi ne eivät ainoastaan tarjoa virtaa vaan tarjoavat myös vankan perustan turvalliselle, tehokkaalle ja kehittyvälle sähköjärjestelmälle.

1. Rakennetuki ja kantavuus

Viisinkertainen profiili ei ole vain ulkokuori, vaan myös koko kaapin ulkoinen luuranko. Viisinkertainen taivutusprosessi parantaa profiilin pituussuuntaista puristuslujuutta, varmistaa vakauden myös raskaan kaluston asennuksen jälkeen ja estää vääntymisen tai laskeutumisen.

Profiilin sisäpuoli on täytetty vakiorei'illä. Yhdessä palkkien ja pohjalevyn kanssa komponentit voidaan järjestää vapaasti sisätilaan, mikä parantaa hyötykäyttöä.

2. Ympäristönsuojelu

Tavallisiin jakelukoteloihin verrattuna ES-kaappi tarjoaa paremman tiiviyden. Kaapin aukkoon viisinkertaisen profiilin muodostaman erityisen taitetun reunarakenteen ansiosta vesi virtaa taitoksia pitkin kaapin ulkopuolelle sen sijaan, että se tihkuisi tiivistenauhaan.

Kaappi yhdistettynä korkealaatuisiin CNC-tiivistenauhaan eristää tehokkaasti erittäin hienon sähköä johtavan pölyn ja syövyttävän kosteuden, mikä suojaa sisäisten elektronisten komponenttien eristyskykyä.

3. Integroitu lämmönhallinta ja lämmönpoisto

Tämä tuote on ohjauskaappi, jota Shangming suosittelee projekteihin, joissa etusijalle asetetaan komponenttien suojaaminen loppuunpalamiselta.

Viisinkertainen runko ja sivupaneelit tukevat tehokkaiden teollisuusilmastointilaitteiden tai lämmönvaihtimien asennusta aiheuttamatta tärinän aiheuttamaa tiivistevauriota. Kaapin sisäinen rakenne edistää ilman konvektiokiertoa ja estää lämpösaarekevaikutuksia kaapin yläosassa tai tiheissä komponenteissa.

4. Turvallisuussuoja ja ihmisen ja koneen välinen käyttöliittymä

Meillä on ammattimaiset maadoituspultit kaapin oven, sivupaneelien ja kaapin rungon välillä, jotka on yhdistetty kelta-vihreällä kaksivärisellä johdolla. Koko metallikotelo tarjoaa luotettavan suojan sähköiskuja vastaan.

Tarjoamme räätälöintivaihtoehtoja; Voit valita ovipaneelin läpinäkyvällä ikkunalla yhdistettynä kolmipistelukkoon, mikä helpottaa tarkastusta ja estää fyysisesti valtuuttamattomia avaamasta kaappia.

Tekniset parametrit

Materiaali	SUS304 (muut materiaalimallit ovat valinnaisia)
Pintakäsittely	Johdinveto, asennusversio on galvanoitu
Suojaustaso	IP55 (paina GB4205-1993)
Vakiokokoonpano	Etuovi, takapaneeli, asennuspaneeli, sivupaneelikaappi, ovi lukko, tiivistenauha
Teräslevyn paksuus	Runko: Viisitaitteinen profiili 1,5 mm Ovipaneeli: 2,0 mm Takapaneeli: 1,5 mm Asennuslevy: 2,5 mm

Koko- ja erittelytaulukko

Tekniset tiedot ja mitat			Leveys								Korkeus								Syvyys						Asennus lauta
Leveys	Korkeus	Syvyys	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Tuotteen sovellusskenaariot

Suosittelemme tätä tuotetta projekteihin, joissa on haastavia ympäristöjä, jotka vaativat yksittäisten yksiköiden itsenäistä toimintaa ja vaativat suurta rakenteellista jäykkyyttä. Voit ottaa meihin yhteyttä milloin tahansa tarpeidesi kanssa keskustellaksesi ja määrittääksesi tietyn valintaratkaisun.

Itsenäisten mekaanisten laitteiden automaattinen ohjaus

Integroidun hitsatun rakenteensa ansiosta ES viisinkertainen sähkönjakelukaappi on ihanteellinen suurten, yksiyksikköisten laitteiden ohjaamiseen.

Tyypilliset tapaukset: Pakkauskoneet, ruiskuvalukoneet, CNC-työstökoneet, laserleikkauskoneiden ohjauskaapit.

Miksi valita se: Suuret, erilliset laitteet, jotka toimivat yhtenä yksikkönä, eivät vaadi rinnakkaiskäyttöä. ES-kaapin tiivis suoja estää öljysumua ja metallipölyä pääsemästä tarkkuussäätimeen.

Pumppuasemat ja vedenkäsittely

ES Five-Fold Profile Power Distribution Cabinet tarjoaa enemmän etuja kosteissa tai roiskeherkissä ympäristöissä.

Tyypilliset tapaukset: Ulkovesipumppujen ohjauslaatikot, ilmanvaihdon ohjausjärjestelmät jätevedenpuhdistamoissa, toissijaiset teholähteen pumppuhuoneet.

Miksi valita: Mekaaninen vedeneristysrakenne, jonka muodostaa viisinkertainen profiili yhdistettynä liimatiivisteisiin, vastustaa tehokkaasti sadetta ja kosteutta. Jopa pitkäkestoisissa korkean kosteuden olosuhteissa sen integroitu hitsattu rakenne varmistaa, että sisäosat pysyvät kuivina.

Elintarvike- ja lääketeollisuus

Suosittelemme sähkönjakokaappiamme työpajoille, jotka vaativat usein huuhtelun tai erittäin korkeita puhtausstandardeja. Käytämme korkealaatuisia, turvallisia materiaaleja ja valmistamme tiukasti vaadittujen standardien mukaisesti.

Tyypilliset tapaukset: juomien pullotuslinjan ohjauskaapit, lääkepakkauslinjan tehokaapit.

Miksi se kannattaa valita: Ruostumattomasta teräksestä valmistetun ES-kaapin sileät, pyöristetyt reunat ja minimaaliset hitsit tekevät siitä vähemmän alttiita bakteerien tai pölyn kerääntymiselle. Sen pinta kestää myös kemiallisia desinfiointiaineita ja korkeapainevesisuihkupuhdistusta.

Kaivos-, sementti- ja tärinäympäristöt

Tuotteitamme voidaan käyttää myös raskaan teollisuuden kohteissa, joihin kuuluu murskaus, seulonta tai pitkän matkan kuljetuksia. Shangmingin tehtaalla on 7-vaiheinen laaduntarkastusprosessi, joka varmistaa tuotteen riittävän lujuuden.

Tyypilliset tapaukset: Kaivosten kuljetinhihnan ohjausyksiköt, sementtitehtaan syöttöpaneelit, siirrettävät generaattorisarjan ohjauskaapit.

Miksi valita se: Yksiosainen hitsattu rakenne tarjoaa erinomaisen vääntömomentin kestävyyden. Kovan tärinän tai nostamisen aikana viisitaivutusrunko suojaa kalliita sisäisiä taajuusmuuttajia ja PLC-moduuleja huonolta kosketukselta tai kaapin muodonmuutosten aiheuttamilta fyysisiltä vaurioilta.
