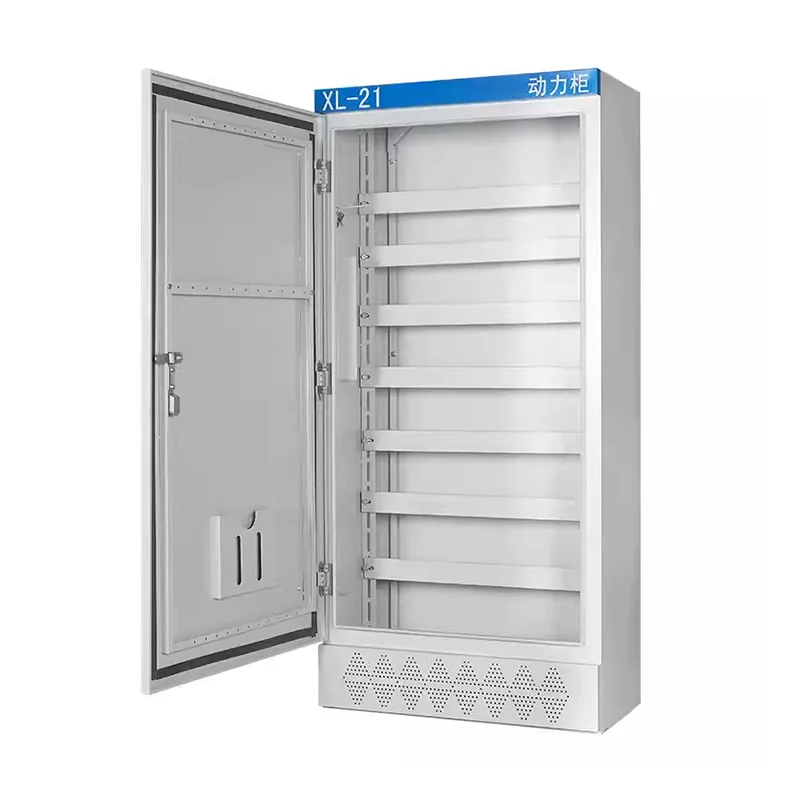

XL-21 pienjänniteverkon jakokaappi

XL-21-pienjännitteisen virranjakokaapin toimittaa Shangming, kiinalainen valmistaja. Meillä on täydellinen tuotantokapasiteetti, jonka kuukausituotantokapasiteetti on yli 3 000 yksikköä. Tuemme räätälöityjä piirustuksia, komponenttien hankintaa ja tehdastestausta. Olet tervetullut ottamaan meihin yhteyttä milloin tahansa aloittaaksemme ratkaisun kehittämisen.

Tuotteen rakenne

Pienjännitteisen XL-21-sähkönjakokaapin rakenne on täysin suljettu, kiinteä ja pystysuoraan osioitu, ja se asettaa etusijalle yksinkertaisuuden, luotettavuuden ja huollon helppouden.

1. Kaapin ulkopuoli

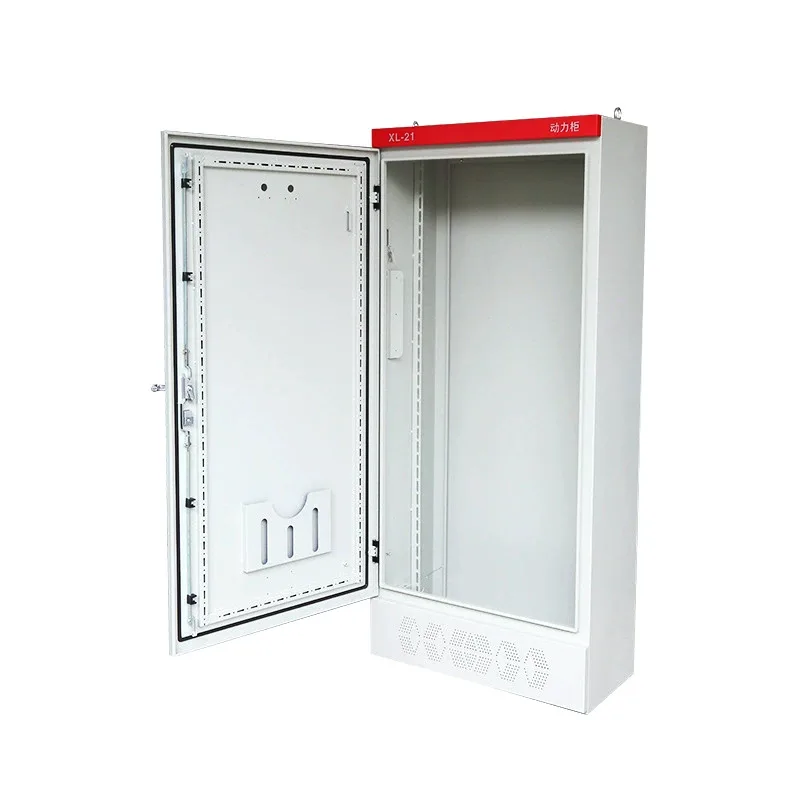

XL-21-kaappi on valmistettu kylmävalssatusta teräslevystä, taivutettu ja hitsattu, mikä tarjoaa riittävän jäykkyyden tukemaan raskaita katkaisijoita ja virtakiskoja. Suojaovi on yksiaukkoinen rakenne, jonka avautumiskulma on yli 110°. Oven reunojen ympärille on asennettu polyuretaanitiivistenauhat, jotka parantavat pölynpitävyyttä.

Sisäsivuilla on pystysuorat, rei'itetyt profiilit, jotka helpottavat palkkien ja asennuslevyjen säätöä komponenttien mittojen mukaan.

2. Sisäinen asettelu

Vaikka XL-21 on yksi integroitu tila, se on jaettu useisiin toiminta-alueisiin:

Yläkiskoalue: Päätulokisko sijaitsee kaapin yläosassa, kiinnitetty eristeillä ja tukee kuparikiskojen vaakasuoraa tai pystysuoraa laajennusta.

Keskikomponenttialue: Tämä on ydinalue, jota käytetään katkaisijoiden, katkaisijoiden, kontaktorien, lämpöreleiden jne. asentamiseen.

Pohjajohdotusalue: Alareunassa on runsaasti tilaa kaapelin sisääntuloa varten, ja mukana on erilliset nolla- ja maadoituskiskot.

3. Pohja ja kaapelin sisään/ulosrakenne

Jakokaapin pohjassa on iso, irrotettava paneeli, joka voidaan räätälöidä aukoilla kaapelien lukumäärän mukaan ja jota voidaan käyttää kaapelin vaipan kanssa.

50-100 mm korkea kanavateräsjalusta voidaan asentaa lisäämään kaapin korkeutta maasta, mikä suojaa kosteudelta ja helpottaa trukin käsittelyä.

Tuotteen edut

1. Laaja sovellus

XL-21-pienjännitteisessä virranjakokaappissa on klassinen pienjännitteinen virranjakokaappirakenne. Sen kypsä teknologia ja korkea standardointi ovat tehneet siitä laajan käytön tehtaissa, rakennusprojekteissa ja kunnallisissa hankkeissa, ja sen luotettavuus on todistettu pitkään.

2. Soveltuu tehonjakoon

Ammattimaisena valmistajana Shangming suunnittelee tehonsyöttöjärjestelmiä moottoreille, pumpuille, puhaltimille ja muille voimalaitteille. Tuotteilla on erinomainen virrankestävyys, ne voivat toimia jatkuvasti ja ne täyttävät suuren kuormituksen sovellusten vaatimukset.

3. Vankka ja kestävä

Saatavilla on useita materiaaleja, mukaan lukien hiiliteräs, galvanoitu teräs ja ruostumaton teräs. Riippumatta käytetystä materiaalista, kaapin rakenne takaa riittävän lujuuden ja iskunkestävyyden, joten se soveltuu pitkäaikaiseen käyttöön teollisuusympäristöissä.

4. Kätevä huolto

Tehokaapin sisäiset sähkökomponentit on järjestetty systemaattisesti selkein piirein. Siinä on yksi oikeanpuoleinen ovi, ja veitsikytkimen käyttökahva sijaitsee ylemmässä oikeassa sarakkeessa kaapin edessä. Mittauslaitteet ja signaalin virtalähteet on asennettu oveen, mikä tarjoaa täydellisen näkyvyyden oven ollessa auki tarkastusta ja huoltoa varten.

5. Vahva yhteensopivuus

Pienjännitekaappiimme XL-21 voidaan konfiguroida joustavasti yleisimmät sähkökomponentit, kuten katkaisijat, kontaktorit ja lämpöreleet, mukautuen erilaisiin ohjaus- ja suojausjärjestelmiin vastaamaan eri projektien tarpeita.

6. Kustannusetu

Verrattuna monimutkaisiin rakenteisiin, kuten laatikkokaappeihin, XL-21-jakokaappi on yksinkertainen rakenne ja hallittavissa olevat valmistuskustannukset, mikä tekee siitä ihanteellisen projekteihin, joissa on korkeat kustannustehokkuuden ja vakauden vaatimukset.

Mitkä ovat XL-21-jakokaapin asennusympäristövaatimukset?

Tätä XL-21 pienjännitetehonjakokaappia käytetään pääasiassa kolmivaiheisissa kolmi- ja kolmivaiheisissa nelijohtimissa tehojärjestelmissä, joiden vaihtovirtataajuus on 50 Hz ja jännite alle 500 V virran ja valaistuksen jakeluun. Ennen projektin tai varsinaisen asennuksen aloittamista voit määrittää asennusympäristön. Valmistajana tarjoamme seuraavat ehdotukset:

1. Ympäristön lämpötila

Normaali käyttölämpötila: -5 ℃ - +40 ℃;

Keskilämpötila 24 tunnin aikana: ei yli +35℃;

Varastointi- ja kuljetuslämpötila: -25 ℃ - +55 ℃ (lyhytaikainen);

Huomautus: Jos se asennetaan korkean lämpötilan ympäristöön, vaaditaan tehostettu ilmanvaihto tai vähennysrakenne.

2. Korkeus

Asennuskorkeuden on oltava pienempi tai yhtä suuri kuin 2000 metriä.

Yli 2000 metrin korkeudessa vaaditaan standardien mukaista vähennystä.

3. Suhteellinen kosteus

Kun asennusympäristön lämpötila on +40 ℃, suhteellisen kosteuden tulee olla ≤ 50 %.

Korkeampi kosteus on sallittu alhaisemmissa lämpötiloissa.

4. Asennuspaikka

XL-21-virtakaappi on tarkoitettu vain sisäasennukseen.

On kiellettyä asentaa: varjostamattomiin ulkotiloihin, vaarallisiin paikkoihin, joissa on räjähtäviä kaasuja tai pölyä, erittäin syövyttäviä ympäristöjä tai alueita, joissa on voimakasta pölyä tai sähköä johtavaa pölyä.

5. Mekaaniset ja tärinäolosuhteet

Asennusympäristössä ei saa olla voimakasta tärinää tai iskuja. Tärinätaajuus ≤ 10 Hz, kiihtyvyys ≤ 0,5g. Asennusperustan tulee olla vakaa, välttäen saman alustan jakamista suurten moottoreiden tai leimauslaitteiden kanssa.

Asennuksen jälkeen kaappi on pidettävä periaatteessa pystysuorassa, pystysuorassa kallistuksessa ≤ 5°, muuten se vaikuttaa käyttömekanismin käyttöikään.

6. Ilmanvaihto ja lämmönpoistotila

Kaapin etu- ja takapuolelle tulee olla pääsy huoltoon. Etuosan käyttöpinnan tulee olla ≥ 0,8 m, suositellaan 1,0 m. Jos takana tarvitaan huoltoa, vaaditaan ≥ 0,8 m. Kaapin yläosan tulee olla vähintään 0,5 m katosta. Kun useita kaappeja on järjestetty vierekkäin, niiden väliin ei tarvita rakoa; ne voidaan koota suoraan. Koko rivin molempiin päihin tulee kuitenkin jättää tuuletustilaa.

7. Palontorjunta- ja turvallisuusvaatimukset

Asennusalueen tulee olla palamaton rakenne. Syttyviä ja räjähtäviä materiaaleja ei saa varastoida alle 1 metrin säteellä asennuspaikasta.

Maan tulee olla tasainen ja kuiva. Betoniperustus on suositeltavaa rakentaa 100–200 mm maanpinnan yläpuolelle veden pääsyn estämiseksi.

8. Sähkömagneettinen ympäristö

Asennuspaikan tulee olla kaukana suuritehoisista taajuusmuuttajista ja suurtaajuisista laitteista, jotta vältetään häiriöt toissijaisiin ohjauspiireihin. Jos voimakkaita sähkömagneettisia häiriöitä esiintyy, on suositeltavaa käyttää suojattuja kaapeleita ohjauslinjoissa ja viedä ne erillisessä kaapelihyllyssä.
