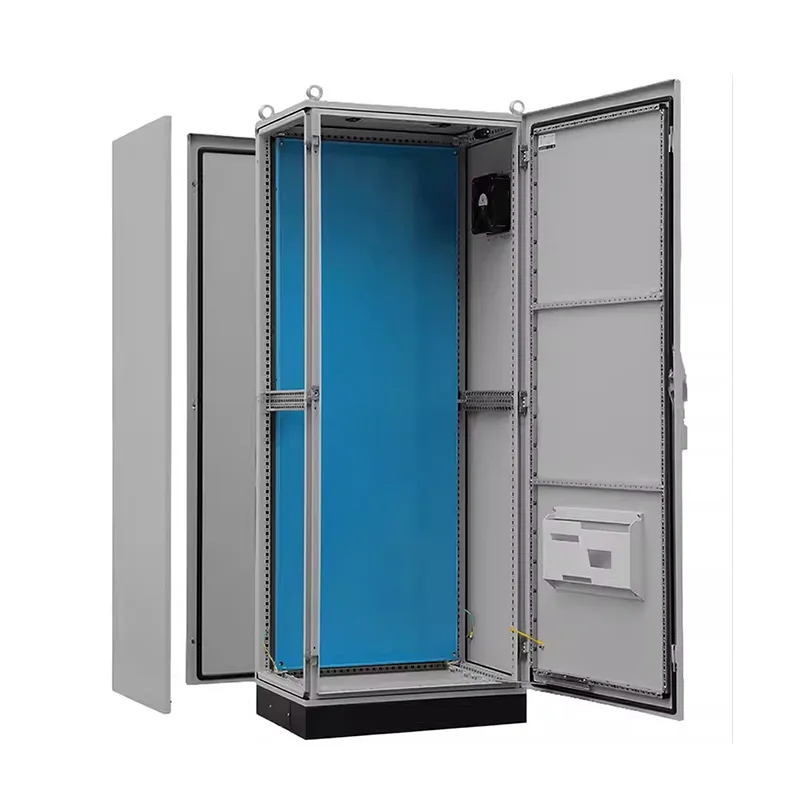

PS:n yhdeksäntaittoprofiilinen virranjakokaappi

PS Nine-Fold -profiilinen virranjakokaappi on irrotettava ja helppo liittää. Jos projektisi vaatii monimutkaisen ja suuren monikaappijärjestelmän, voit ottaa yhteyttä Shangmingiin ja antaa meistä tulla suoramyyntitoimittajasi. Tuemme epätyypillistä räätälöintiä.

Tekniset parametrit

Tilaustiedot

Tuotteen edut

PS Nine-Fold Profile Power Distribution Cabinet -kaappi on erittäin luja ja luotettava, eikä laajennus vaadi kaappimuutoksia. Sen käyttöikä on yli 15 vuotta. Lisäksi Shangmingin tuotteet tarjoavat muita etuja, mikä tekee niistä sopivan valinnan.

I. Rakenteelliset edut

PS-kaapin pylväs käy läpi yhdeksän tarkkaa CNC-kaarta, jotka muodostavat monivahvisteisen suljetun osan. Tämä lisää taivutus- ja vääntöjäykkyyttä yli 40 % verrattuna viisinkertaiseen taivutusrakenteeseen, mikä mahdollistaa raskaiden runkokatkaisijoiden, kuivatyyppisten muuntajien ja suuritehoisten taajuusmuuttajien tukemisen.

Tämä ominaisuus tekee tuotteistamme sopivia korkean tärinän ympäristöihin, kuten laivanrakennukseen, kaivostoimintaan ja rautatiekuljetuksiin, mikä eliminoi hitsin väsymishalkeilun riskin.

3-4 kiinnityspinnalla (etu-, taka- ja sisäsivut), joissa kaikissa on esiporattu 25 mm:n kansainvälisen standardin reiät, se tukee DIN-kiskoja, PLC-taustalevyjä ja tehomoduuleja millä tahansa korkeudella ja kaikilla pinnoilla, mikä mahdollistaa joustavan asettelun ja kolmiulotteisen, modulaarisen kaapeloinnin.

II. Toiminnalliset edut

Yhteenvetona voidaan todeta, että PS-jakokaappi yhdistää teho-, ohjaus- ja valvontatoiminnot yhdistäen päälinjat ja haaravirranjakelun, moottorin ohjauspiirit ja älykkäät yksiköt, mikä eliminoi erillisen ohjauslaatikon tarpeen.

Tulevaisuuden älykkäitä laajennusominaisuuksia varten olemme varanneet riittävästi liitäntöjä ja asennuspaikkoja, jotka tukevat etävalvontaa ja mahdollistavat tulevan laajennuksen ja rinnakkaiskäytön tarpeen mukaan.

Metallinen väliseinäpaneeli vaimentaa tehokkaasti häiriölähteiden, kuten taajuusmuuttajien, vaikutusta ohjaussignaaleihin.

III. Tehokkuusedut

Ammattimaisena kiinalaisena valmistajana Shangming tarjoaa nopean räätälöinnin ja joustavan vastauksen. Tuemme tilauksia alkaen yhdestä yksiköstä; standardista poikkeavat koot, materiaalit ja suojaustasot voidaan konfiguroida tarpeen mukaan. Ratkaisun määrittelyn ja tuotantoprosessin aikana toimitamme näytteitä vahvistusta varten, jotta vältytään uudelleenkäsittelyltä paikan päällä

25 mm:n standardoitu liitäntä on yhteensopiva yleisten merkkien, kuten Schneider Electricin ja ABB:n, kanssa; Kaapelin sisään- ja ulostuloreiät ovat yhteensopivia kansainvälisten standardien kanssa, mikä varmistaa tehokkaan asennuksen ja rinnakkaisasennon.

Varsinaisessa asennuksessa PS-kaappi käyttää kaikkia pulttiliitoksia, mikä eliminoi hitsauksen tarpeen. Asennus paikan päällä on nopeaa, useita kaappeja voidaan liittää saumattomasti ja virtakiskoliitäntä on kätevä, mikä lyhentää rakennusaikaa 30 %.

Kuinka mukauttaa jakelukaappi tarpeisiisi?

Shangmingilla on oma tehdas, ja se voi tarjota PS 90% taitettavat jakelukaapit eri kokoisina. Tuemme myös epätyypillistä räätälöintiä. Tarjoamme sinulle kattavan myyntiä edeltävän analyysin ja ratkaisuspesifikaatiot. Voit myös miettiä, sopiiko ratkaisusi projektiisi seuraavien ehdotusten perusteella:

Vaihe 1: Määritä perusvaatimukset

Sovellusskenaariot: Vesipumpun ohjaukseen? Aurinkosähkötehoyhdistäjä? Tuotantolinja? Datakeskus? Ulkopumppuasema?

Sähköiset parametrit: Mikä on järjestelmän jännite (220V/380V/480V)? Päätulovirta? Piirien lukumäärä? Sisältääkö se moottorin kuormat?

Ohjaustoiminnot: Vaaditaanko automaattinen käynnistys/pysäytys, kaukovalvonta, BA-kytkentä tai PLC-ohjaus?

Asennusympäristö: Sisä/ulko? Lämpötila/kosteusalue? Onko korroosiota, pölyä tai tärinää?

Suojausvaatimukset: Mikä suojaustaso vaaditaan? Tarvitaanko ruostumatonta terästä materiaalia?

Sertifiointistandardit: Mitä standardeja on täytettävä?

Huomaa: olemassa olevien piirustusten, valokuvien tai vastaavien projektitapaustutkimusten toimittaminen parantaa viestintätehokkuuttamme.

Vaihe 2: Oikean kaappialustan valitseminen

Eri peruskaappityypit sopivat erilaisiin tarpeisiin. Jos tarvitset integroitua tehoa ja ohjausta, suosittelemme PS 90% taitettavaa jakelukaappia.

Muut perustarpeet? Ota meihin yhteyttä nyt!

Vaihe 3: Ratkaisun vahvistus

Shangming tarjoaa ilmaisen teknisen tuen, mukaan lukien sähkökaavion suunnittelun, suositellun kohtuullisen piirijaon, 3D-rakenteen vahvistuksen, näytevahvistuksen ja todellisen älykkään toimintojen integroinnin tulevaa käyttöä ja laajentamista varten.

Näytteen vahvistamisen jälkeen järjestämme massatuotannon. Yli 5 automatisoidulla tuotantolinjallamme kuukausikapasiteettimme on yli 3000 yksikköä. Räätälöidyt tuotteet voidaan toimittaa 20-30 päivässä ja kiireellisiin tilauksiin vastataan 72 tunnin sisällä.

FAQ

K: Mikä on yhdeksänkertainen profiili? Miten se on parempi kuin tavallinen profiili?

V: Yhdeksänkertainen profiili tehdään taivuttamalla yksittäinen teräslevy tarkasti yhdeksän kertaa kaapin runkoon.

Verrattuna neli- tai viisinkertaisiin profiileihin, yhdeksänkertainen rakenne tarjoaa huomattavasti vahvemman taivutus- ja vääntökestävyyden, ja yksi kaappi kestää staattista kuormitusta 800 kg-1000 kg. Profiili on peitetty 25 mm:n etäisyydellä toisistaan ​​olevilla kiinnitysrei'illä, mikä mahdollistaa erilaisten lisävarusteiden asennuksen ilman paikan päällä tehtävää porausta.

K: Voiko PS-kaappeja yhdistää loputtomiin? Miten tiivistys taataan?

V: Kyllä. PS-kaapit voidaan yhdistää vaakasuunnassa poistamalla sivupaneelit ja käyttämällä erikoisliittimiä.

Suojausluokituksen varmistamiseksi kaappeja yhdistettäessä on käytettävä erillistä yhdistävää tiivistenauhaa rungon liitoksissa, jotta varmistetaan, että kotelointiluokka säilyy IP55:ssä yhdistämisen jälkeen.

K: Miksi PS-kaappisi suojausluokka on IP55 IP66:n sijaan?

V: Koska PS-kaapin kokoonpanorakenne on modulaarinen, sekä sivu- että yläpaneelit ovat irrotettavissa, mikä lisää saumoja.

IP55 on riittävä kestämään pölyä ja vesisuihkua mistä tahansa suunnasta, ja se riittää 95 %:iin teollisuusympäristöistä.

Jos ympäristösi vaatii toistuvaa korkeapainepesua eli vaatii IP66-suojausluokituksen, suosittelemme valitsemaan kiinteästi hitsatun ES viisinkertaisen kaapin.
