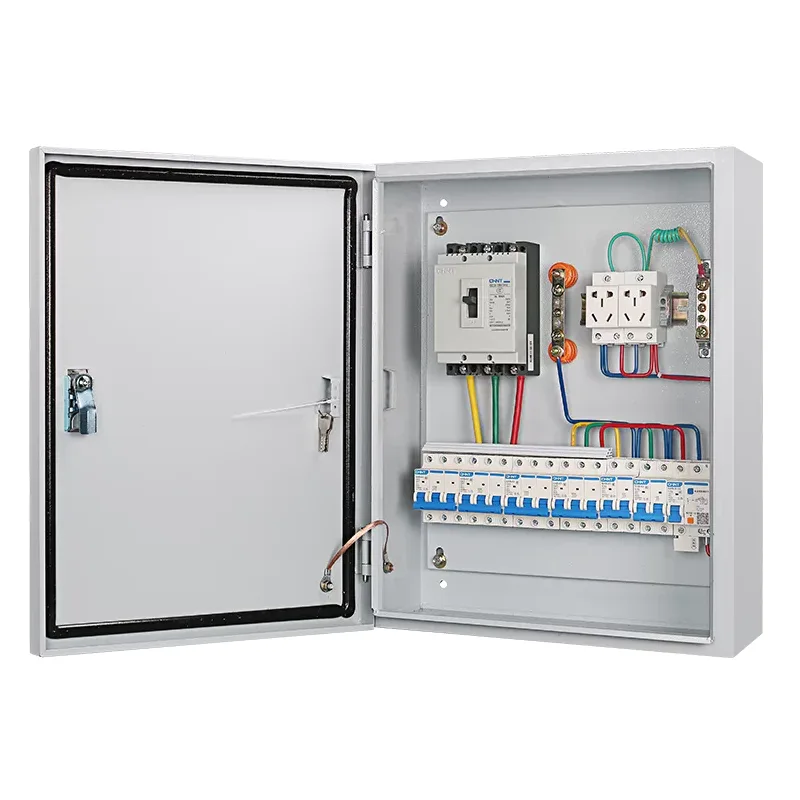

Integroitu JXF-pienjännitteinen jakelulaatikko

Integroidut JXF-pienjännitteiset jakokotelot on valmistettu kylmävalssatusta teräslevystä, taivutettu ja hitsattu, ja niiden pinta on sähköstaattinen epoksihartsisuihkutuskäsittely, mikä tekee niistä esteettisesti miellyttäviä ja kestäviä. Tämä on yksi tuotetyypeistä, joita Shangming voi jakelulaatikoiden valmistajana ja toimittajana tarjota sekä uusille että vanhoille asiakkaille. Meillä on kattavat T&K- ja räätälöintimahdollisuudet; lähetä meille vaatimuksesi.

Lähetä kysely

Tuotteen Kuvaus

JXF-pienjännitteinen integroitu jakelurasia on Shangming Factoryn suunnittelema ja valmistama korkealaatuinen tuote. Siinä on IP55-suojausluokka, sisäinen asennusalusta erilaisten sähkölaitteiden asennukseen sekä yli 110 astetta avautuva ja joustavasti pyörivä ovi.

Rakenteelliset ominaisuudet

Materiaali: JXF-pienjännitteiset integroidut jakolaatikot on valmistettu kylmävalssatusta teräslevystä, jossa on sähköstaattinen jauhemaalaus, joka tarjoaa vahvan korroosionkestävyyden ja säänkestävyyden.

Suojausluokitus: IP40; IP54 voidaan räätälöidä vastaamaan projektisi vaatimuksia. Korkean suojan takaamiseksi laatikon reunat on varustettu tiivisteliuskoilla, jotka tarjoavat erinomaisen pölyn- ja vedenkestävyyden.

Asennustapa: Tuemme joustavia asennusvaihtoehtoja tarpeidesi mukaan. Seinä-, upotettu- tai lattiaasennuksia tuetaan.

Sisäinen asettelu: Jakokotelossa on siirrettävä asennuslevy, jonka avulla komponentit voidaan järjestää vapaasti kytkentäkaavion mukaan.

Mitkä ovat JXF-pienjännitteisten integroitujen jakolaatikoiden sovellukset?

Integroituja pienjännitteisiä JXF-jakokoteloita käytetään pienjänniteliittimien ja haarapiirien sähkönjakoon valaistuksen, tehon, laitteiden ohjauksen ja ulkovirran tarpeisiin.

1. Päätevirranjako

JXF:n yleisin perussovellus on ottaa virtaa pääjakaapista ja jakaa se tiettyihin alueisiin tai laitteisiin.

Aiheeseen liittyvät skenaariot:

Lattianjako: Toimisto- tai asuinrakennuksissa se toimii jokaisen kerroksen voimansiirtoasemana.

Workshop Power: Vastaa virran toimittamisesta tietylle koneelle teollisuusalueella.

Väliaikainen virta: Rakennustyömailla tai messupaikoilla se toimii luotettavana tilapäisenä sähkön tukipisteenä.

2. Moottorin ohjaus ja käynnistys

JXF-laatikoiden syvän sisätilan ja joustavan sijoittelun ansiosta ne sopivat ihanteellisesti kontaktorien ja lämpöreleiden sijoittamiseen.

Aiheeseen liittyvät skenaariot:

Vesipumpun ohjaus: Käytetään yleisesti palo- ja viemäripumppujen automaattiseen/manuaaliseen kytkentäohjaukseen.

Tuulettimen käynnistys: Ilmanvaihtojärjestelmien ohjaus teollisuuslaitoksissa tai maanalaisissa pysäköintihallissa.

Pehmokäynnistimen/taajuusmuuttajan yhdistelmä: Sisäänrakennettu pieni pehmokäynnistin tai taajuusmuuttaja mahdollistaa moottorin tasaisen käynnistyksen, pysäytyksen ja nopeuden säätelyn.

3. Valaistuksen ja maiseman ohjaus

Outdoor Streetlight Control: Toimii aikakytkimien tai valoherkkien antureiden kanssa ajoittamaan katuvalojen kytkemisen automaattisesti kaupunkiteillä tai teollisuuspuistoissa.

Maisemavalaistus: Hallitsee ja suojaa rakennusten ulkovalaistuksen ja suihkulähdejärjestelmien virtalähdettä.

Hätävalot: Hätätilanteissa, kuten tulipaloissa, paloturvallisuusjärjestelmä aktivoi hätävalot väkisin.

4. Palontorjunta- ja katastrofientorjuntayhteys

Savunpoistotuulettimen laatikko: Vastaanottaa palohälytyssignaalit ja pakottaa savunpoistotuulettimen päälle.

Palopostin valvonta: Valvoo palontorjuntajärjestelmän vedenpainetta tai tilaa ja antaa reaaliaikaista palautetta.

5. Integroitu ohjaus ja pienjännitejärjestelmän integrointi

PLC/Ohjauslaatikko: Sisäisesti sisältää ohjelmoitavan logiikkaohjaimen teollisuuden automatisoitujen tuotantolinjojen logiikkaa ohjaamiseen.

Tiedonsiirron konvergenssi: Vaikka JXF on korkeajännitelaatikko, sitä käytetään yleisesti myös lähettimien ja tiedonkeruumoduulien asentamiseen eri antureille, mikä mahdollistaa integroidun digitaalisen ohjauksen.

Tuotteen tekniset tiedot

Nimi	Tekniset tiedot	Leveys	Korkeus	Syvyys
JXF peruslaatikko	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Yleisiä vikoja ja ratkaisuja

Vika-ilmiö

Mahdollisia syitä

Ratkaisu

Pääkytkin lauennut, eikä sitä voi nollata

- Oikosulku tai ylikuormitus lähtevässä johdossa

- Vikavirtasuoja lauennut

- Kytkimen mekaaninen vika

① Irrota jokainen lähtevä linja yksitellen viallisen piirin vianmäärityksen suorittamiseksi;

②Paina "Reset"-painiketta ja yritä sulkea piiri;

③Jos piiri ei vieläkään voi sulkeutua, vaihda pääkytkin.

Yhdellä lähtevällä linjalla ei ole virtaa

- Pienoiskatkaisin lauennut tällä reitillä.

- Löystyneet tai palaneet johdot.

- Oikosulku käyttäjän puolella.

①Tarkista, onko vastaava MCB lauennut; nollaus ratkaisee ongelman.

②Kun virta on katkaistu, tarkista, ovatko johtoliittimet hapettuneet tai löysät.

③Ota yhteyttä käyttäjään sisäisen johdotuksen vianmääritystä varten.

Toistuva vuotovirtasuojan laukeaminen

- Linjaeristyksen vanheneminen

- Liiallinen vuotovirta useista laitteista

- Vika itse vikavirtasuojassa (RCD).

①Mittaa jokaisen piirin eristysresistanssi megaohmimittarilla (sen tulee olla >0,5MΩ);

② Kytke virta päälle erissä tunnistaaksesi laitteet, joilla on korkea vuotovirta;

③Vaihda vikavirtasuoja (RCD) (tyyppi A tai tyyppi B on suositeltavaa).

Loistehokompensointi ei toimi

- Ohjaimeen ei ole kytketty virtaa

- Kondensaattori vaurioitunut

- Epänormaali jännite

①Tarkista ohjaimen virtalähde ja näytteenottovirtamuuntaja (CT);

②Mittaa kapasitanssiarvo yleismittarilla (jos poikkeama on >10%, se on vaihdettava);

③Odota jännitteen palautumista normaaliksi ennen automaattista vaihtoa.

Epänormaalit sähkömittarin lukemat

- CT-napaisuus käännetty

- Mittausjohdotusvirhe

- Mittarin toimintahäiriö

①Tarkista samanniminen CT-liitin (P1 virtakiskoa kohti);

② Johdo uudelleen mittausohjeiden mukaisesti;

③ Ota yhteyttä virtalähdetoimistoon mittarin tarkistamiseksi tai vaihtamiseksi.

Kondensaatiota/ruostetta kotelon sisällä

- Tiivistysnauhan vanheneminen

- Ilmausventtiilin tai lämmittimen puuttuminen

- Pitkäaikainen korkea kosteusympäristö

① Vaihda oven tiivistenauha;

②Asenna älykäs ilmankuivain tai lämmityslevy;

③ Puhdista kertynyt vesi ja maalaa ruosteenestomaalia.

JXF Low-voltage Integrated Distribution Box

Hot Tags: JXF pienjännite integroitu jakolaatikko, Kiina, valmistaja, toimittaja, tehdas
