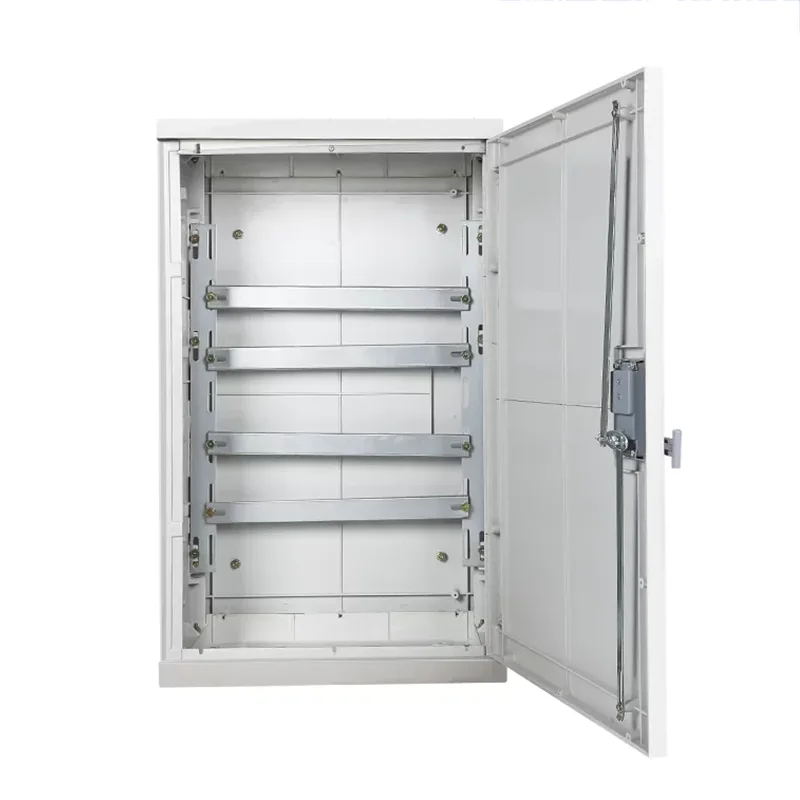

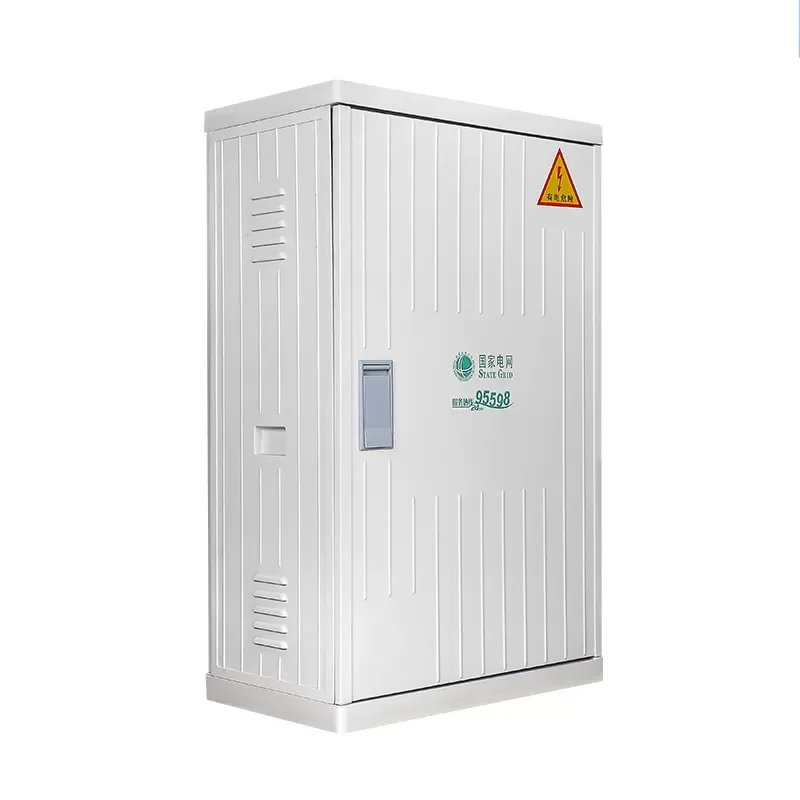

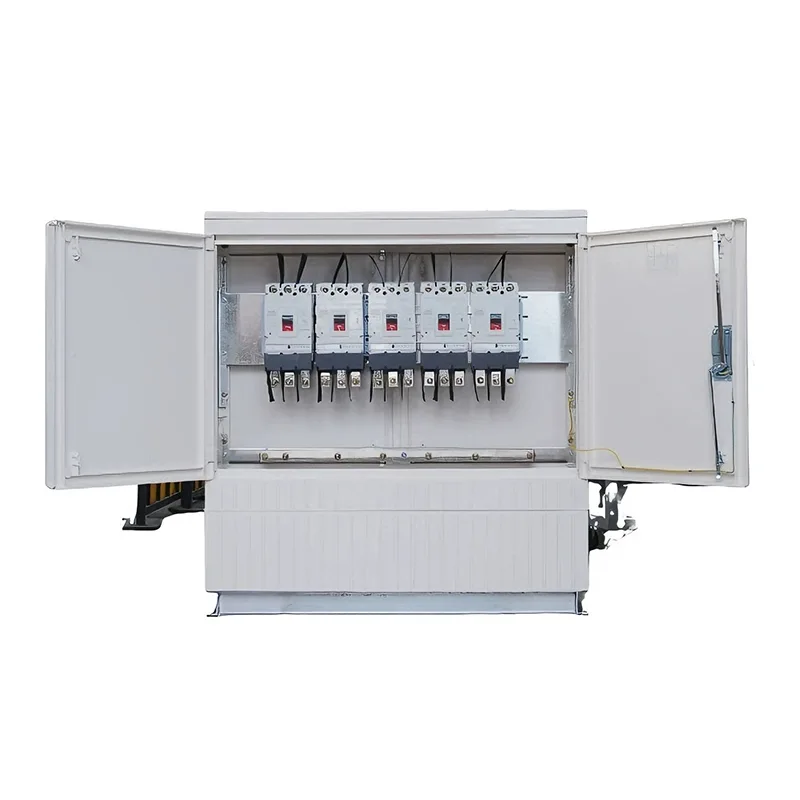

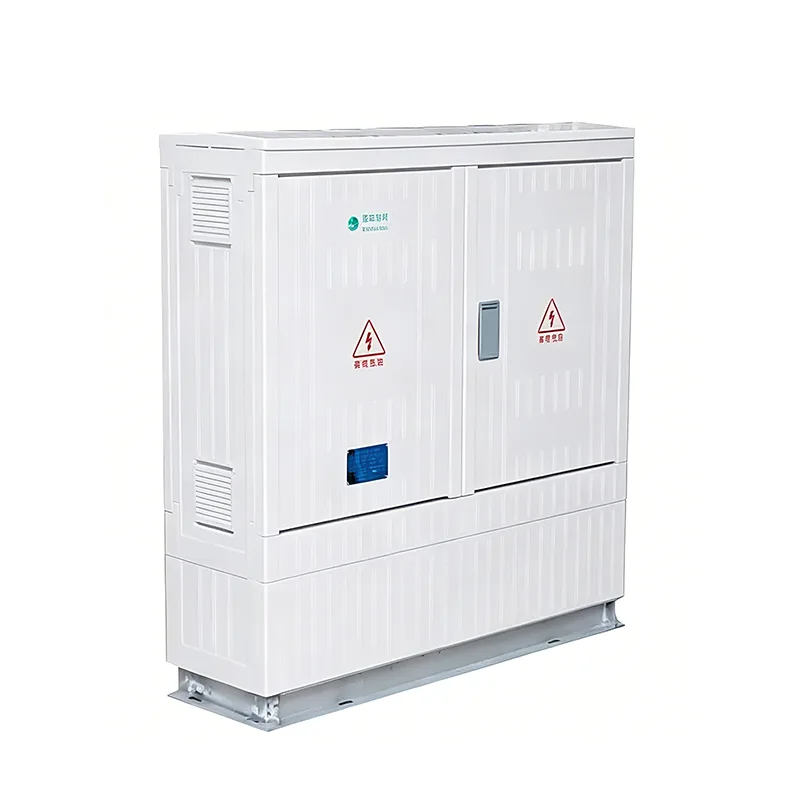

Pienjännitekaapelin haaralaatikko

Haluatko ostaa laadukkaita, vakaita matalajännitteisiä kaapeliliittimiä? Ota välittömästi yhteyttä Shangmingiin! Olemme kiinalainen toimittaja, joka tarjoaa suoria tehdastoimituksia, teknisiä konsultointipalveluita ja laadunvarmistusta.

Mikä on pienjännitekaapelin jakelulaatikko?

Pienjännitekaapelin jakelurasia on sähkölaite, jota käytetään pienjännitteisissä sähkönjakelujärjestelmissä kaapeleiden haaroittamiseen, liittämiseen ja jakamiseen. Se ei ohjaa, rajoita tai valvo virtaa.

Keskeyttämättä päävirtalähdettä, se haaroittaa turvallisesti ja järjestelmällisesti yhden pienjännitevirtalähteen useiksi ulostuloiksi alavirran kuormia varten. Se voi korvata perinteisiä kaapelikaivoja tai satunnaisia ​​kenttäjohdotuksia, mikä parantaa pienjännitteisen sähkönjakelujärjestelmän turvallisuutta, standardointia ja huollettavuutta.

Toimintaprosessi: Päävirta tulee jakokoteloon → Virta jakautuu tasaisesti sisäisten kiskojen kautta → Jokainen haara ottaa tehoa kuormituksen tarpeen mukaan.

Miksi pienjännitekaapelin haaralaatikot eivät tarvitse suojakomponentteja?

Tämä liittyy läheisesti itse pienjännitekaapelin haararasian toimintaan. Koko järjestelmässä suojaus on ylävirtaan ja yhteys alavirtaan; kaikki suojatoiminnot suoritetaan ylävirran katkaisijalla.

Mitä tapahtuu oikosulkulle? → Oikosulkuvirta katkaistaan ​​ylävirran katkaisijalla 0,1 sekunnin sisällä. Haaroitusrasia kestää vain hetkellisen lämpöstabiilivirran (esim. 15kA/1s).

Mitä ylikuormitukselle tapahtuu? → Ylikuormitus havaitsee ja laukaisee ylävirran suojauslaitteen. Haaralaatikko vastaa vain johtamisesta eikä osallistu tuomioon.

Mitä vuotovirralle tapahtuu? → Vuotosuojaus on toteutettu liitäntäkotelossa; haaralaatikossa ei ole tätä toimintoa.

Tekniset edut

Kaapelihaaralaatikoilla on merkittäviä teknisiä etuja perinteisiin kaapelikaivoihin verrattuna, ja niitä voidaan käyttää korvaavina.

Pääsovellusskenaariot

Kaupunkien asuinyhteisöt: Päämuuntajan pääkaapeli menee pienjännitekaapelin haararasiaan ja jakaa sitten tehon jokaiseen yksikkörakennukseen.

Kunnalliset katuvalaistusjärjestelmät: Katuvalaistusjärjestelmissä haaralaatikko sijoitetaan tyypillisesti väliajoin tien varrelle antamaan virtaa katuvaloihin.

Teollisuus- ja kaivosyritykset: Kaapelihaaralaatikot voivat toimia toissijaisina jakelupisteinä tehdasrakennusten ulkopuolella jakaen sähköä eri työpajoille.

Vanhan kaupunkialueen sähköverkon päivitys: Haaralaatikot ratkaisevat rajallisen tilan ongelman, joka estää suurten jakelukaappien asennuksen.

Asennus- ja huoltotoimenpiteet

1. Vedeneristys ja kosteudensuojaus: Pienjännitekaapelin haarakotelon pohja on tiivistettävä kaapelin tulppamateriaalilla, jotta maakaapelin kosteus ei pääse nousemaan ja kondensoitumaan, mikä voi aiheuttaa oikosulun.

2. Luotettava maadoitus: Vaikka laatikko on eristetty, kaapeleiden metallinen suojakerros on liitettävä luotettavasti maahan erillisen maadoituskiskon kautta.

3. Infrapunatarkastus: Jakolaatikon tiheiden solmujen vuoksi suosittelemme, että käytät säännöllisesti infrapunalämpömittaria tarkistaaksesi, ovatko liitokset ylikuumentuneet. Tämä on olennaista tulipalojen ehkäisemisessä ja väistämätöntä.

Tarkat asennusohjeet toimitetaan tilauksesi mukana. Dokumentaatio on täydellinen, sisältäen asennusohjeen, kytkentäkaavion, komponenttiluettelon, huoltooppaan ja kaappipiirustukset (DWG/PDF-muodossa). Ota meihin yhteyttä nopeasti, jos sinulla on kysyttävää.
