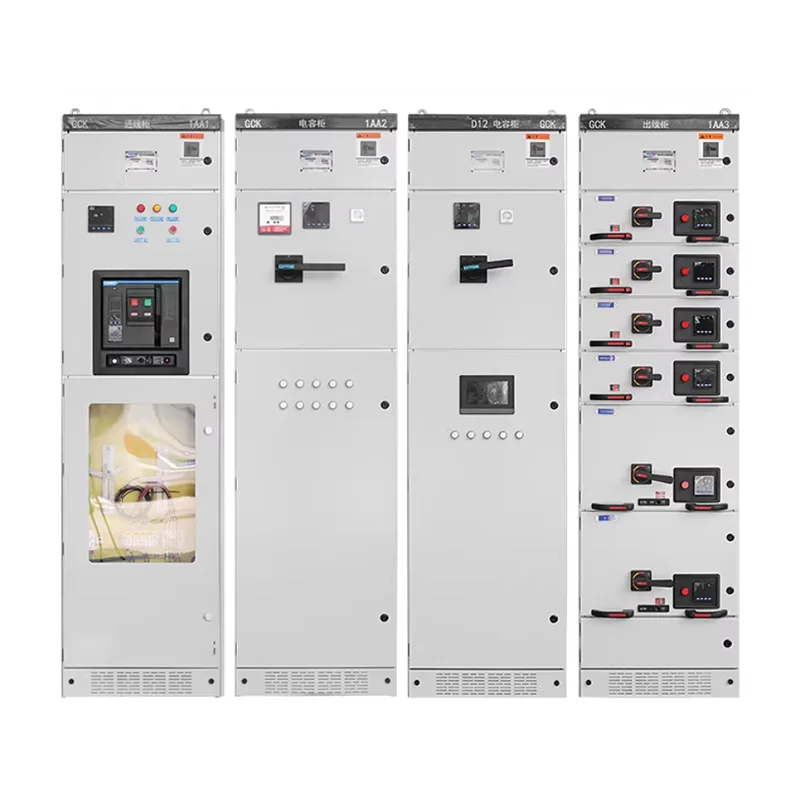

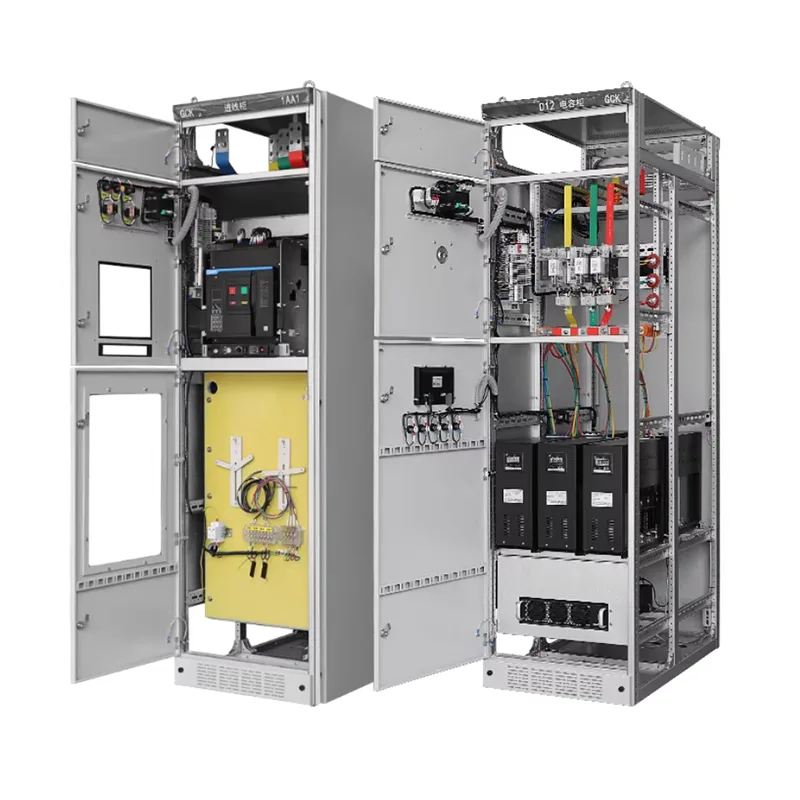

MNS:n matalajännitteinen ulosvedettävä kytkinlaite

Etsitkö luotettavaa MNS-pienjännitekytkinlaitteiden toimittajaa? Shangming Kiinasta on luotettava valinta. Tässä kojeistossa on eristettyjä vyöhykkeitä, mikä parantaa järjestelmän ylläpidon tehokkuutta ja toiminnan jatkuvuutta. Sitä on viety yli 50 maahan ja alueelle maailmanlaajuisesti.

Mikä on MNS-pienjännitteinen ulosvedettävä kytkinlaite?

Alun perin sveitsiläisen ABB:n kehittämä ja maailmanlaajuiseen valmistukseen lisensoitu MNS-pienjännitekojeisto on edistynyt sähkönjakelujärjestelmä. Shangmingin tehtaalla on kypsä käsittelytekniikka tälle tuotteelle ja se tukee räätälöintiä.

Toisin kuin kiinteät GGD-kytkinlaitteet, MNS:n jokainen piiri on asennettu itsenäisesti ulos vedettävään laatikkomoduuliin. Jos piiri epäonnistuu, käyttäjä voi vetää laatikon suoraan ulos korjausta tai vaihtoa varten, kun taas muut kaapin piirit jatkavat toimintaansa normaalisti, mikä takaa jatkuvan virransyötön huollon aikana. Samanlaatuiset laatikot ovat keskenään vaihdettavissa, mikä lyhentää vian palautusaikaa.

Rakenteelliset ominaisuudet

MNS-pienjännitekojeiston runko on koottu käyttäen C-muotoisia profiileja, joissa on 25 mm:n modulaariset reiät, jolloin tuloksena on kevyt rakenne, jolla on korkea mekaaninen lujuus ja iskunkesto.

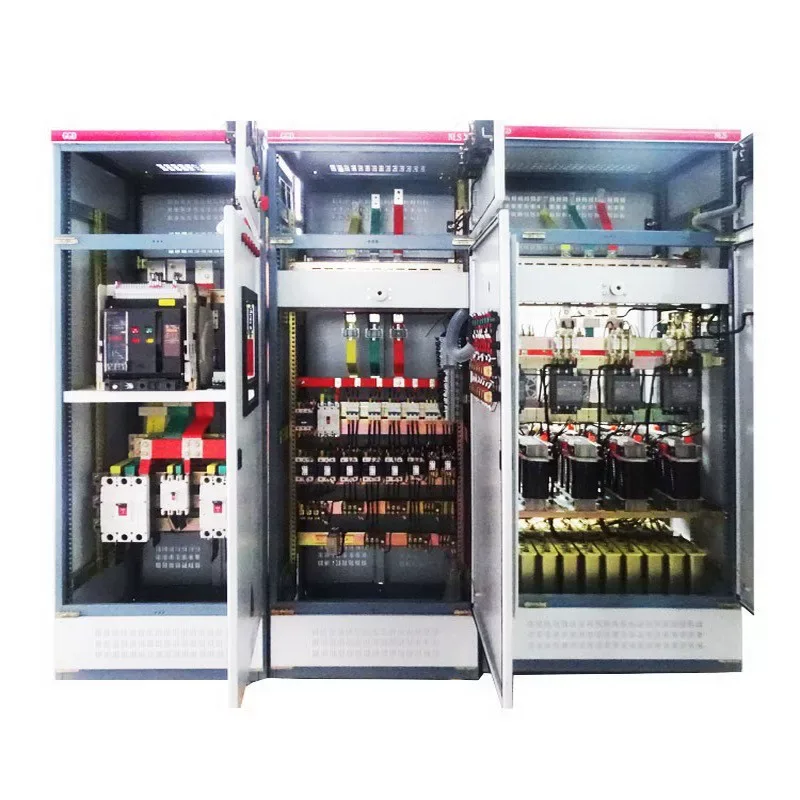

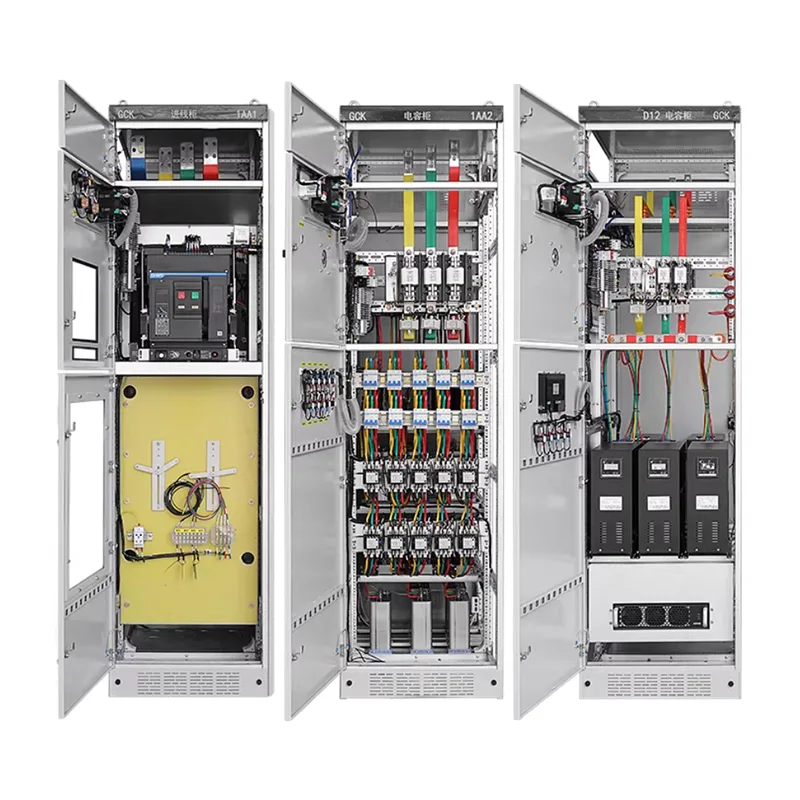

Kaapin sisäpuoli on jaettu tiukasti kolmeen itsenäiseen vyöhykkeeseen vian leviämisen estämiseksi:

Toiminnallisen yksikön lokero: Sisältää laatikkomoduuleja.

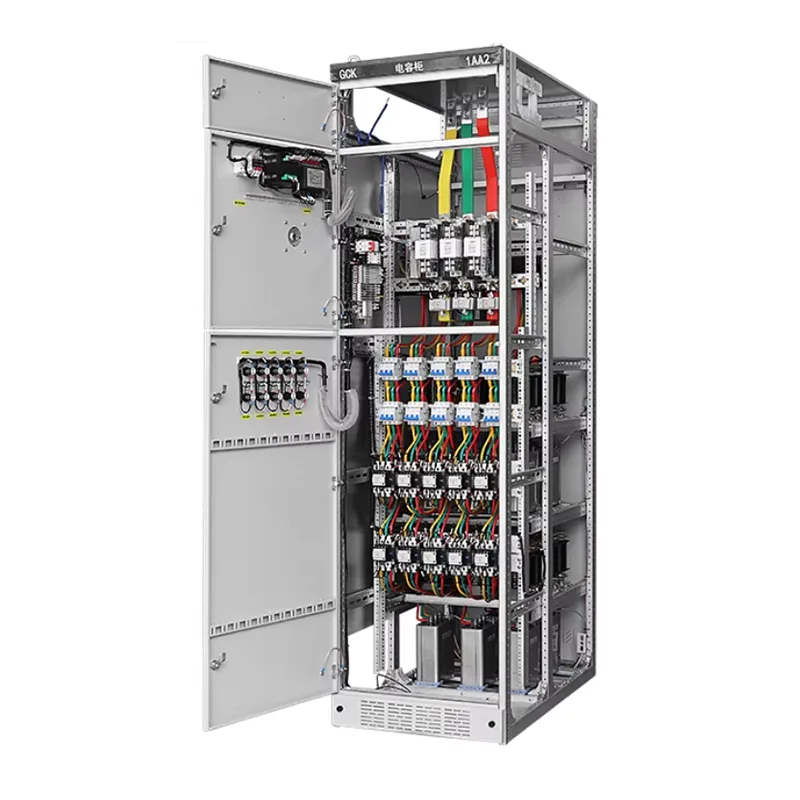

Virtakiskotila: Sijaitsee kaapin takana tai yläosassa, ja siinä on pää- ja jakelukiskot.

Kaapelilokero: Sijaitsee kaapin sivulla ulkoisia kaapeliliitäntöjä varten.

MNS hyödyntää myös erittäin lujasta palonestomuovista valmistettuja monitoimipaneeleja, jotka eristävät tehokkaasti vaaka- ja pystykiskot ja estävät kaaren muodostumisen osastojen välillä.

Tekniset parametrit

Turvallisuussuunnittelu

Kojeistot edellyttävät käytön aikana kokonaisvaltaista henkilöturvallisuuden ja laitteiden suojauksen huomioon ottamista. Shangmingin tuotteet käyvät läpi seitsemän laaduntarkastusprosessia ennen kuin ne lähtevät tehtaalta sen varmistamiseksi, että kaikki tärkeimmät turvallisuussuunnitelmat ovat paikoillaan, täyttävät kansainväliset ja kotimaiset standardit, kuten IEC 61439-1 / GB 7251.1, ja tarjoavat täydelliset sertifiointiasiakirjat ja testiraportit.

Täydellinen eristys: MNS-pienjännitteinen ulosvedettävä kytkinlaite käyttää metallilevyjä toiminnallisen yksikön lokeron, virtakiskoosaston ja kaapelikotelon täydelliseen eristämiseen. Vikaenergia rajoittuu tähän osastoon, mikä ei vaikuta vierekkäisiin piireihin ja estää vikakaarien leviämisen.

Viisinkertainen lukitus: Estää sähköiskun tai inhimillisen virheen aiheuttaman laitevaurion.

Laatikon voi vetää ulos kytketystä asennosta vain, kun katkaisija on auki; mekaaninen lukitustanko lukitsee työntömekanismin. → Estää pääpiirin avaamisen ja sulkeutumisen kuormitettuna.

Toiminnallisen yksikön lokeron ovi ja laatikon asento on lukittu toisiinsa; ovea ei voi avata, jos laatikkoa ei ole vedetty kokonaan ulos; virtakisko/kaapelitila vaatii erikoistyökaluja avataksesi. →Estää vahingossa pääsyn jännitteisiin osastoihin

Maadoituskytkin ja pääkytkin on mekaanisesti lukittu; maadoituskytkintä ei voi sulkea, kun päävirtapiiri on jännitteinen. →Estää maadoitusjohtojen kytkemisen jännitteen ollessa päällä

Kun maadoituskytkin on kiinni, pääkytkintä ei voi siirtää liitäntäasentoon. →Estää jännitteen kytkemisen, kun maadoitusjohto on kytketty.

Valinnainen näppäinlukitus tai elektroninen logiikkalukitus varmistaa oikean toimintajärjestyksen. →Estää katkaisijoiden tahattoman avautumisen ja sulkeutumisen.

Vikapaineenpoisto: MNS-kaappi on suunniteltu erillisellä paineenalennuskanavalla. Sisäisen vahingossa tapahtuvan oikosulun sattuessa korkean lämpötilan korkeapaineinen kaasu puretaan ylöspäin, mikä suojaa edessä olevia käyttäjiä ja täyttää IEC 61641 kaarivikatestivaatimukset.

Mille teollisuudenaloille suosittelemme MNS:n pienjännitekojeistoa?

1. Petrokemianteollisuus

Petrokemian teollisuus vaatii jatkuvaa tuotantoa, eikä se kestä pitkiä sähkökatkoksia. Käyttöolosuhteet sisältävät lukuisia moottoripiirejä, suuret kuormituskapasiteetit ja usein käynnistyvät. Kiinteät kojeistot ovat liian riskialttiita ja aiheuttavat valtavia ylläpitokustannuksia.

MNS-kojeiston laatikkotyyppiset yksiköt mahdollistavat jatkuvan ylläpidon turvallisessa ympäristössä, tarjoavat selkeän piirieristyksen, vähentävät onnettomuuksien vaikutuksia ja helpottavat laajentamista ja päivityksiä.

2. Laajamittainen valmistus

Laajamittainen valmistusteollisuus, kuten teräs-, sementti- ja autotehtaat, toimivat jatkuvasti tiheillä moottorikuormilla ja suurilla sähköjärjestelmillä.

MNS tukee MCC-järjestelmiä, standardoi piirejä ja mahdollistaa nopean huollon ja vaihdon. Toiminnallisia yksiköitä voidaan lisätä vähitellen tuotantolinjojen laajentuessa. Jos aiot laajentaa tuotantoa tulevaisuudessa ja tarvitset pitkäaikaista käyttöä, MNS-kojeisto sopii paremmin.

3. Palvelinkeskukset ja suuret kaupalliset kompleksit

Näillä sovelluksilla on erittäin korkeat vaatimukset virran jatkuvuudelle, tiheä ja monimutkainen kuormanjako, mikä edellyttää älykästä valvontaa ja vyöhykehallintaa. Sähkökatkot voivat aiheuttaa merkittäviä taloudellisia menetyksiä.

MNS tarjoaa selkeän vyöhykkeen, turvallisemman virtalähteen rakenteen ja mahdollisuuden integroida älykkäitä valvontamoduuleja, mikä varmistaa, että ylläpito ei vaikuta koko järjestelmään.

4. Kunnallinen infrastruktuuri

Mukaan lukien metrot, lentokentät, sairaalat, jätevedenpuhdistamot jne.

Virtalähteen vakaus on infrastruktuurin elinehto, joka vaatii kaavoitettua ohjausta ja nopeaa palautumista huollon jälkeen. MNS mahdollistaa toiminnallisten yksiköiden vaihdon pienissäkin sähkökatkoissa.

5. Sähkö- ja energiateollisuus

Voimalaitosten apujärjestelmät, tuuli- ja aurinkosähkön jakelujärjestelmät sekä sähköasemien pienjännitepuolet. Näillä skenaarioilla on korkeat vaatimukset turvallisuustasolle ja järjestelmän luotettavuudelle. MNS:n osioitu rakenne ja laatikkomaiset yksiköt vastaavat paremmin suunnittelustandardeja.
