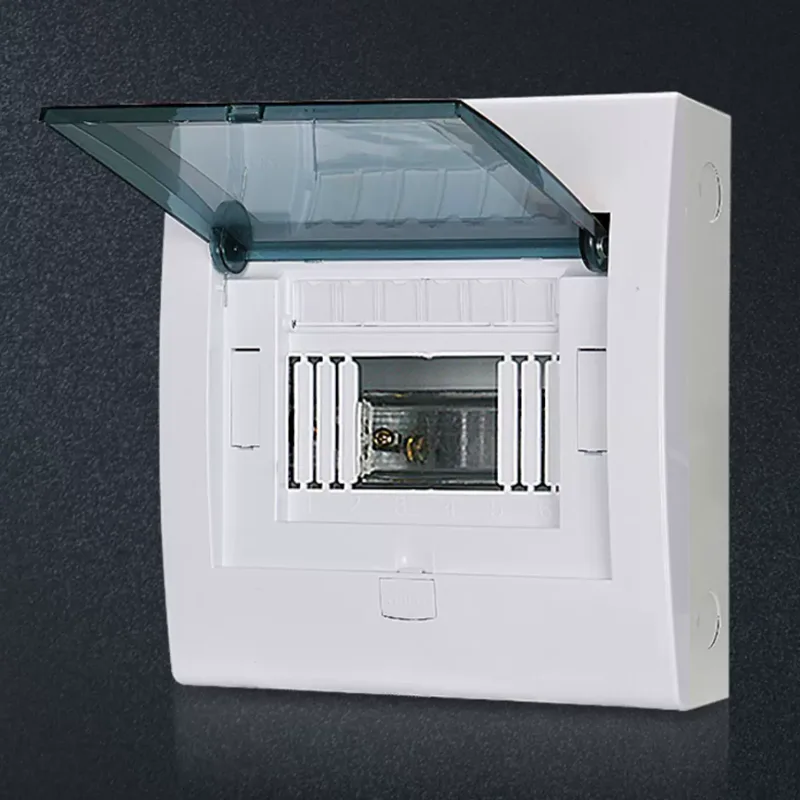

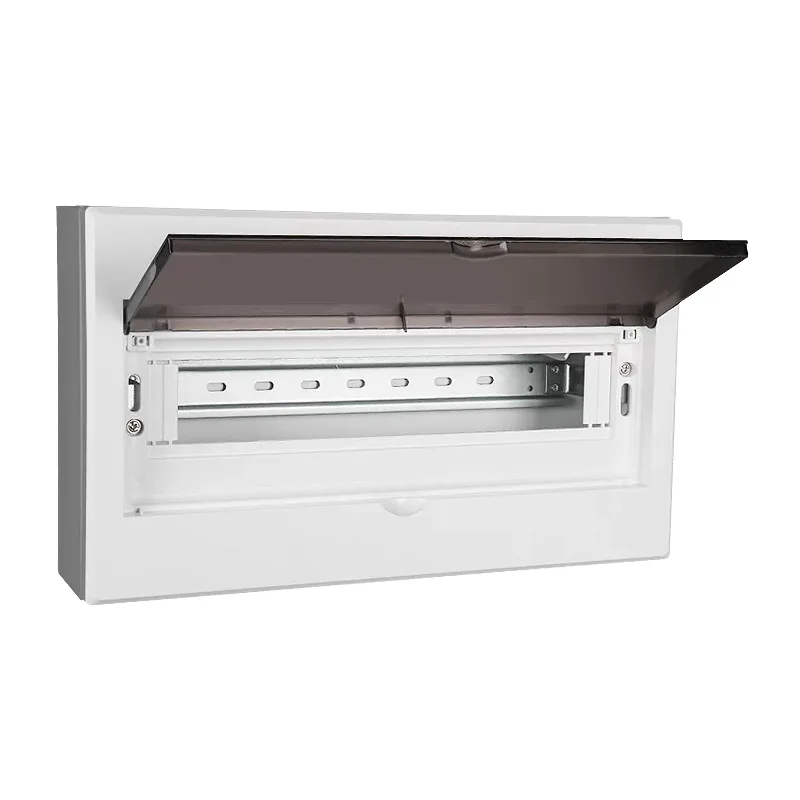

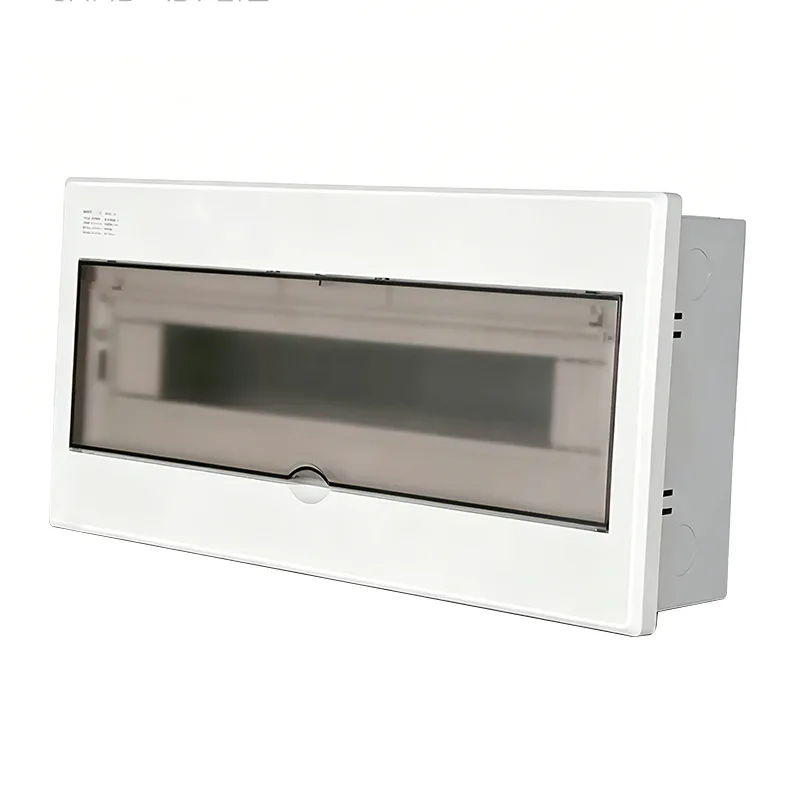

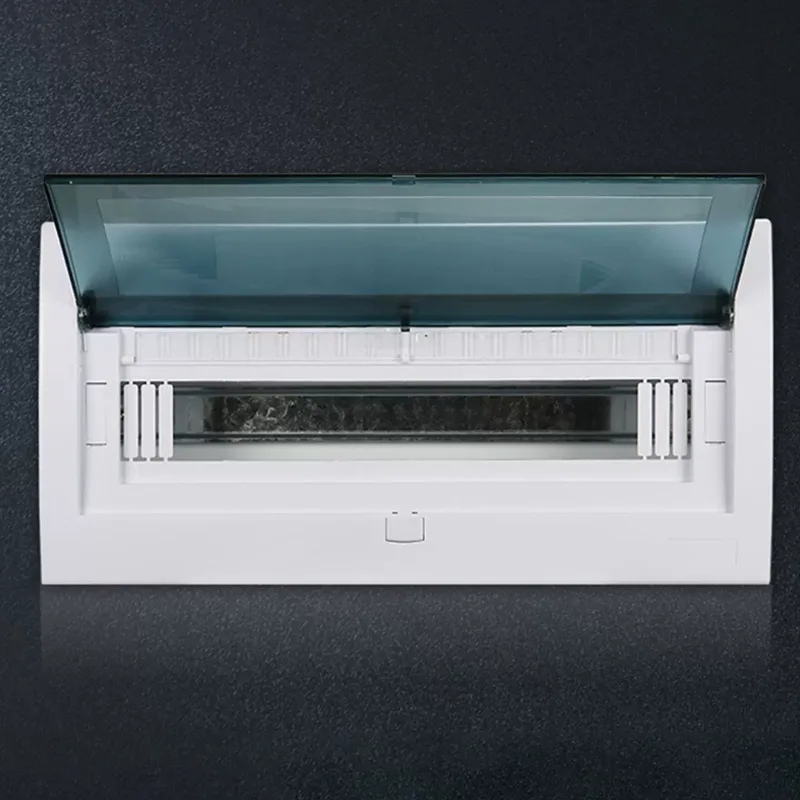

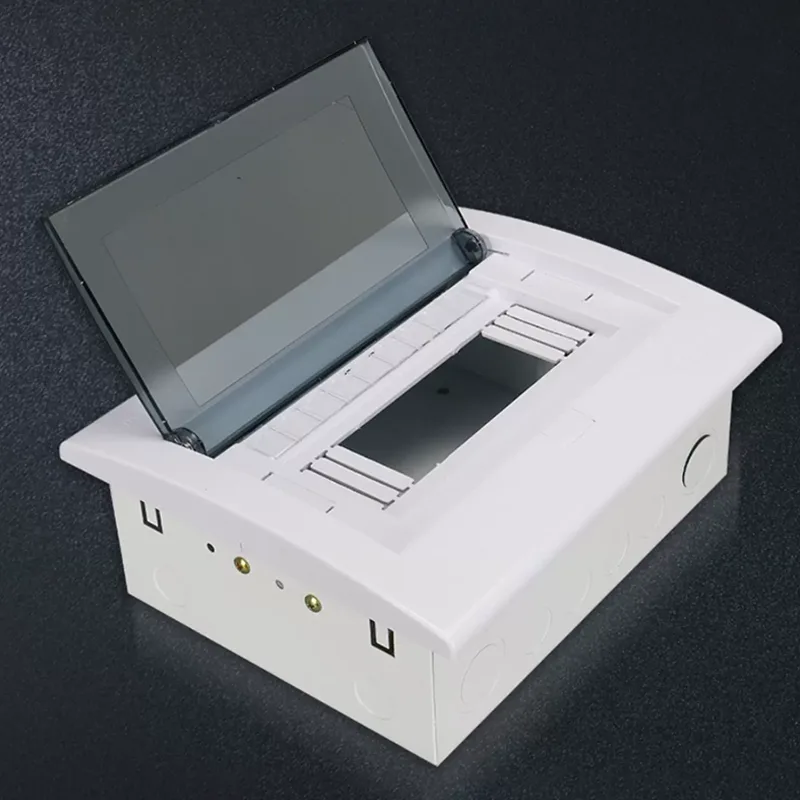

Seinälle asennettava valaistuksen jakolaatikko

Shangming on ammattimainen seinävalaistuksen jakelukoteloiden valmistaja Kiinasta, jolla on oma tehdas ja täydelliset tuotanto- ja laaduntarkastusmenettelyt. Tämä jakolaatikko jakaa sähköenergiaa ylävirran virtalähteestä ja tarjoaa suoja-, ohjaus- ja hallintatoiminnot valaistuspiireille.

Ydintoiminnot

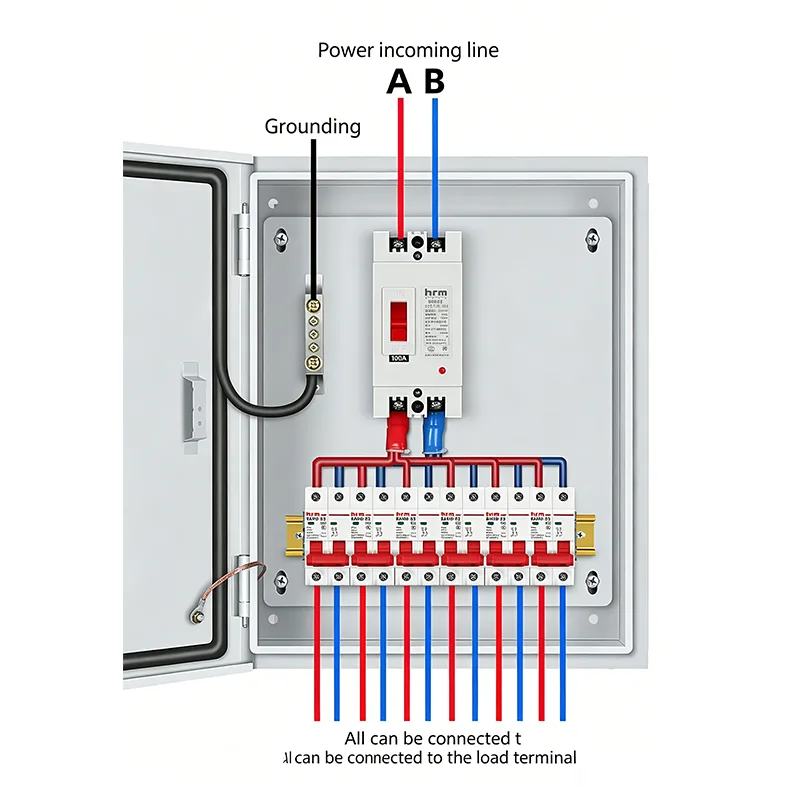

Tehonjako: Seinään kiinnitettävä valaistuksen jakorasia jakaa päätulovirran useiksi haaravirroiksi, jotka syöttävät virtaa eri alueille.

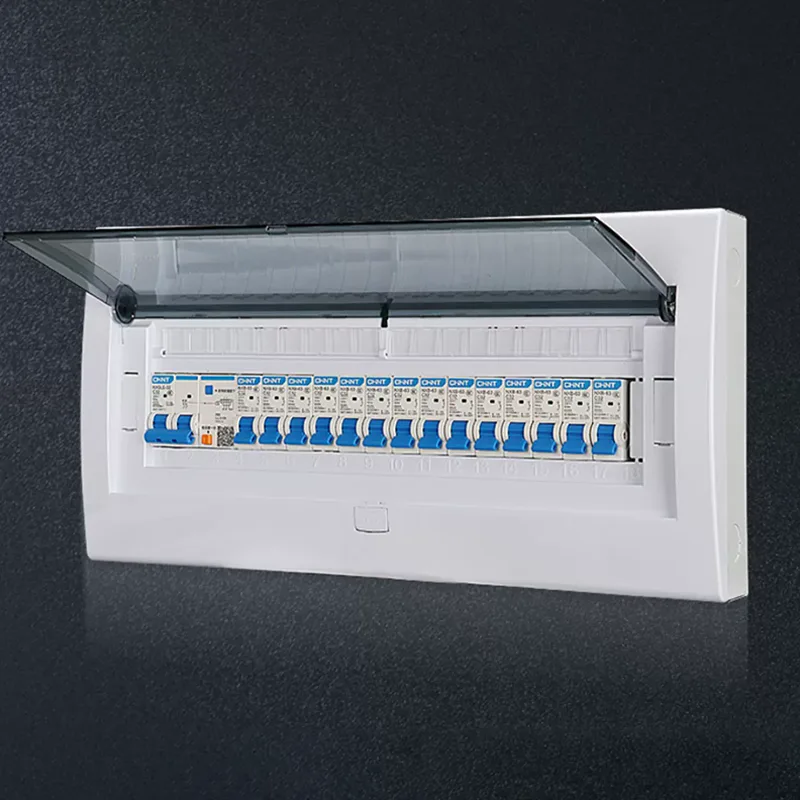

Virtapiirin suojaus: Jakokotelo on varustettu minikatkaisimilla. Se laukeaa automaattisesti oikosulun tai ylikuormituksen sattuessa, mikä estää tulipalon ja laitevauriot.

Vuotosuojaus: Varustettu vuotovirtalaitteella (RCD), se katkaisee välittömästi virransyötön havaitessaan sähköiskun tai vuodon, mikä varmistaa henkilökohtaisen turvallisuuden.

Keskitetty ohjaus: Käyttäjät voivat kätevästi ohjata koko lattian tai alueen valaistusta yhdestä paikasta.

Sovellusskenaariot ja konfigurointisuositukset

Seinävalaistuksen jakelukotelot ovat kompakteja, joustavia asennusta ja kattavat suojaustoiminnot. Tarjoamme ammattimaisia ​​ratkaisuja erilaisiin sovellusskenaarioihin ja suosittelemme kokoonpanoja sinulle.

1. Asuin- ja kerrostalot

Perusvaatimukset: Turvallisuus, taloudellisuus ja pakollisten määräysten noudattaminen.

Käyttöpaikka: Jokaisen yksikön sisäänkäynnin oven vieressä; parveke tai keittiön seinä.

Kokoonpanoominaisuudet: 6–12 piiriä, mukaan lukien itsenäiset valaistuspiirit olohuoneeseen, makuuhuoneeseen, keittiöön ja kylpyhuoneeseen;

Kaikki piirit on varustettu vakiona 30 mA:n vikavirtasuojakytkimillä, jotka noudattavat "Residential Design Code" -määräyksiä; Ylijännitesuojat ovat yleensä mukana suojaamaan LED-valoja salamaniskuilta.

Laatikon valinta:

Kuivat sisätilat → Metallijauhemaalattu laatikko, IP30, valkoinen/beige;

Parvekkeet, kellarit → Metallijauhemaalattu laatikko, IP44, kosteudenkestävä.

2. Toimistorakennukset ja liikerakennukset

Perusvaatimukset: Vyöhykeohjaus, energiaa säästävä hallinta ja tulevien remonttien helppous.

Käyttökohteet: Jakeluhuoneet tai pienjännitekuilut jokaisessa kerroksessa; väliseinät ja pylväät avotoimistotiloissa.

Kokoonpanoominaisuudet: 12–18 piiriä, alueittain jaettuna; Julkisten tilojen valaistus voidaan integroida älykkäisiin valaistusjärjestelmiin; Kosteissa tiloissa, kuten wc- ja teehuoneissa, on erilliset vikavirtapiirit.

Laatikon valinta:

Vakiolattia → Kylmävalssattu teräslevy jauhemaalattu laatikko (RAL7035, IP40);

Maanalainen parkkipaikka → IP54 ruostumattomasta teräksestä valmistettu laatikko ajansäätimellä.

3. Ostoskeskukset, supermarketit ja kaupalliset kompleksit

Perusvaatimukset: Korkea luotettavuus, suuri määrä piirejä, tuki joustavalle ohjaukselle työaikana.

Käyttökohteet: Jakokuilut jokaisessa kerroksessa; Liikkeiden takaseinät; Erilliset laatikot korostusvalaistukseen atriumeissa/näyttelyikkunoissa.

Kokoonpanoominaisuudet: 18–24 piiriä, jotka tukevat koristevalojen, mainosvalolaatikoiden ja hätävalaistuksen itsenäistä ohjausta; Kaksi tehonkytkentämoduulia tärkeille alueille; Voidaan integroida ajastimia tai valoohjattuja kytkimiä.

Kotelon valinta:

Sisäkäyttöön → Suurikokoinen metallikotelo (500 × 600 × 150 mm);

Ulkojulkisivu/ikkunakotelo → IP65 vedenpitävä kotelo, kestää sadekorroosiota.

4. Koulut, sairaalat ja julkiset rakennukset

Perusvaatimukset: Henkilöturvallisuus ennen kaikkea, luotettava hätäapu.

Sovelluspaikat: Luokkahuoneiden käytävät, laboratoriot, kirjastot; sairaalaosastot, avohoitohuoneet, kirurgiset aputilat; valtion virastorakennukset, kirjastot, kuntosalit.

Kokoonpanoominaisuudet: Kaikki henkilöstön käytettävissä olevat alueet on varustettava 30 mA:n vuotosuojauksella;

Hätävalaistuksessa ja evakuoinnin merkkivaloissa tulee olla erilliset piirit + akun varmuuskopiointi;

Erityisalueilla, kuten laboratorioissa ja apteekeissa, tulisi olla ylimääräisiä eristysmuuntajaliitäntöjä.

Yleisvaloa ja turvavaloa ei saa sekoittaa samaan piiriin.

Kotelon valinta:

Luokkahuoneet, osastot → Valkoinen muovikotelo, hiljainen, ei metallista kolinaa;

Maanalaiset autotallit/pumppuhuoneet → IP54 metallikotelo.

5. Teollisuuslaitokset ja varastot

Perusvaatimukset: Kestävä, pölytiivis, mukautuva ankariin ympäristöihin.

Käyttökohteet: Työpajapilarit, lähellä laiteaitoja; varaston yläpuolisten telineiden alla; lastaus- ja purkulavat ulkona.

Kokoonpanoominaisuudet: Vähemmän piirejä (4–8), mutta suurempi virta (16–32A/piiri); Käyttää teollisuus-luokan MCB; Räjähdyssuojattu valinnainen kemian- ja maalauspajoille.

Kotelon valinta:

Yleiset työpajat → 2,0 mm kylmävalssattu teräslevy, IP54;

Ulko/kosteusalue → 304 ruostumaton teräskotelo, IP65.

6. Infrastruktuuri

Perusvaatimukset: Vedenpitävä, korroosionkestävä, tukee automaattista ohjausta.

Sovelluspaikat: Tunnelin sivuseinän huoltopääsy; maanalainen pysäköintihalli paloosaston seinät; lähellä katuvalojen ohjauskaappeja.

Kokoonpanoominaisuudet: Varustettu aikaohjaimella + valoherkällä kytkimellä; hätävalaistuspiiri akun valvonnalla; 40 kA ylijännitesuoja lisätty tulolinjoihin indusoituneen salaman suojaksi.

Kotelon valinta:

IP65 ruostumattomasta teräksestä valmistettu kotelo tyhjennysrei'illä;

Kylmät alueet → Lisää lämpökalvo kondensoitumisen ja jäätymisen estämiseksi.

Palvelumme

Ammattimaisena valmistajana, kun otat meihin yhteyttä, Shangming tarjoaa henkilökohtaista insinööritukea vastatakseen nopeasti teknisiin kysymyksiisi. Toimittamiesi projektitietojen ja piirustusten perusteella sekä kuormitusominaisuudet, oikosulkukapasiteetti ja ympäristöolosuhteet huomioon ottaen suosittelemme tarkasti tuotemalleja, kuten GCK/GCS/MNS/GGJ/valaistuslaatikoita. Myös räätälöinti on saatavilla.

Tarjoamme tarvittavat sertifiointiasiakirjat ja testiraportit sekä täydellisen teknisen dokumentaation, mukaan lukien asennusoppaat, kytkentäkaaviot, komponenttiluettelot, huolto-oppaat ja kaappipiirustukset (DWG/PDF-muodossa).

Kun tuotteet lähtevät tehtaalta, käytämme vientistandardin mukaisia ​​pakkauksia. Kaappi kääritään ensin EPE-helmipuuvillaan, asetetaan sitten kosteudenkestävään muovipussiin ja pakataan lopuksi kaasutettuun puulaatikkoon (ISPM 15 -standardien mukainen). Puulaatikon sisäpuoli on täytetty vaahtomuovilla kiinnitystä varten ja ulkopuoli on vahvistettu teräsnauhoilla. Ydinkomponentit on pakattu yksittäin antistaattisiin materiaaleihin, jotta vältetään törmäykset tai kosteusvauriot kuljetuksen aikana.
